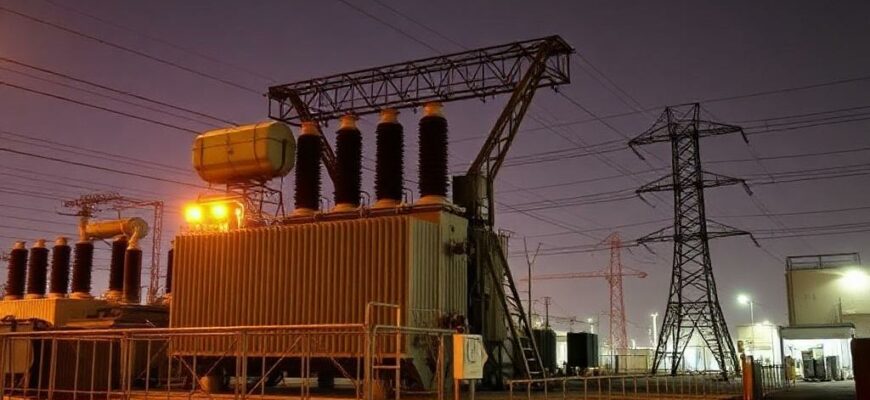

Влияние магнитных полей от мощных трансформаторов на стабильность приёма ТВ‑сигнала в промышленной зоне и методы экранирования антенного тракта

Промзона — место, где привычный телевизионный приём часто сталкивается с неожиданными помехами. По соседству с трансформаторной подстанцией картинка может «прыгать», слышен шум в звуке, а цифровое вещание периодически теряет пакеты. В этой статье разберём, как именно магнитные поля и связанная с ними помеховая среда от мощных трансформаторов влияют на антенный тракт, какие пути проникновения помех бывают и какие практические методы экранирования и снижения воздействия работают в реальных условиях.

Как трансформатор создаёт помеховую среду

Трансформатор в работе генерирует несколько типов полей и шумов. Основная составляющая — переменное магнитное поле сети 50 или 60 Гц и его гармоники. Кроме того, в промышленной среде присутствуют переходные процессы, искрение контактов и коммутация, создающие широкополосные электромагнитные выбросы в высокочастотной области.

Важно понимать: низкочастотное магнитное поле (50 Гц) само по себе не накладывается на телевизионный сигнал в буквальном смысле, так как частоты ТВ значительно выше. Проблема в другом — в путях, по которым это поле преобразуется в помехи, пригодные для приёма приемником. Это могут быть наводки в длинных проводах, на антенных мачтах, в незащищенных узлах, а также вызванные полями токи, которые создают дополнительные излучающие элементы из обычного кабеля.

Типичные механизмы проникновения помех

Первый механизм — индукция напряжения в больших контурах. Антенный кабель и мачта вместе с проводами заземления образуют петлю; переменное магнитное поле индуцирует в ней ЭДС, которая проявляется как низкочастотная наводка на входе тюнера.

Второй механизм — общие токи на экране коаксиального кабеля. Магнитное поле создаёт токи на внешнем покрытии кабеля, и если экран не заземлён корректно или присутствуют разрывы в экране, эти токи превращаются в помехи в приёмной системе. Третий механизм — широкополосные переходные выбросы от коммутаций, которые прямо мешают в диапазоне VHF/UHF.

Почему простое металлическое экранирование не всегда помогает

Когда говорят об экране, часто представляют себе тонкую металлическую фольгу, которая «отражает» магнитные поля. Это упрощение работает для электрического поля высокой частоты, но для низкочастотного магнитного поля ситуация иная. Магнитное поле легко проходит через тонкий металл и для его эффективного ослабления нужен высокопроницаемый ферромагнитный материал большой толщины или многослойная конструкция.

Практическая рекомендация: не стоит тратить большие деньги на тонкие покрытия вокруг кабеля в надежде блокировать 50‑герцевое поле. Гораздо результативнее уменьшать площадь индукционной петли, ставить ферритовые зажимы для подавления токов по экрану и устранять несоответствия в заземлении.

Экранирование в теории и на практике

Для низких частот эффективен материал с высокой магнитной проницаемостью, например, специальные сплавы на основе никеля (mu‑metal) или толстая мягкая сталь. Но такие решения уместны в лабораториях или для частичного экранирования оборудования, а не для километров воздушных линий или мачт на крыше.

В полевых условиях применяют сочетание мер: уменьшение площади контуров, правка топологии кабельной трассы, установка ферритовых кольцевых фильтров, правильное заземление и при необходимости установка узкополосных RF‑фильтров непосредственно у антенны или перед чувствительным оборудованием.

Практические шаги проверки и диагностики помех

Перед тем как что‑то экранировать, нужно понять природу помехи. Начинать следует с простых проверок: перемещение антенны, отключение участка кабеля, осмотр заземлений. Такой подход быстро укажет, локальна ли проблема или связана с общей электросетью зоны.

Дальше идут инструментальные методы. Измерители магнитного поля (гауссметры) позволяют оценить величину 50‑герцевого поля у источника и вдоль маршрута кабеля. Спектроанализатор с направленной антенной выявит широкополосные выбросы и частоты, на которых наблюдаются пик‑помехи.

Простые тесты, которые можно сделать своими руками

1) Перенаправление кабеля: прокладка кабеля рядом с силовыми линиями ухудшает ситуацию. Если провести кабель в другой плоскости, помехи часто снижаются. 2) Последовательное отключение участков: временно отсоедините усилитель у мачты, затем от ресивера, чтобы локализовать источник наводки. 3) Установка нескольких ферритовых колец на вход коаксиала и повторный тест — быстрый и недорогой способ оценить эффект.

Методы подавления и экранирования антенного тракта

Ниже перечислены практические решения, которые чаще всего применяются в промзоне. Их эффективность зависит от характера помех и конфигурации установки, поэтому оптимальный результат даёт комбинирование мер.

Основные приёмы:

• Минимизировать контуры и петли кабеля — прокладывать коаксиал ближе к земле, по возможности параллельно силовым кабелям, избегая больших петлей.
• Использовать качественные ферритовые зажимы и ферритовые кольца на коаксиале для подавления токов по экрану.
• Организовать правильное заземление: один точечный «звёздный» контакт заземления предпочтительнее нескольких разобщённых точек.
• Поставить узкополосный антенный фильтр или предвходной фильтр в зоне мачты, особенно если помехи имеют определённые частотные пики.
• Применять направленные антенны и корректировать её ориентацию так, чтобы в направлении трансформатора был угол минимальной чувствительности.
• При наличии сильных НЧ‑полей рассмотреть установку устройств активной компенсации или локального ферромагнитного экрана вокруг критических участков оборудования.

Таблица: сравнение методов по практичности и эффективности

Метод	Эффективность против НЧ‑магнитного поля	Стоимость	Практичность в промзоне
Ферритовые зажимы на коаксиал	Высокая против общих токов	Низкая	Очень практично
Уменьшение площади петель и правильная прокладка	Средняя — высокая	Низкая	Очень практично
Толстый стальной экран вокруг кабеля	Низкая против НЧ‑поля, средняя против ВЧ	Средняя	Ограниченно
Mu‑metal или специализированные магнитные экраны	Очень высокая	Высокая	Редко практично
Узкополосные RF‑фильтры и усилители с селекцией	Не применимо к НЧ, высокоэффективно против ВЧ-паразитов	Средняя	Практично

Конструктивные приёмы и инженерные решения

Если задача стоит комплексно — обеспечить стабильный приём для нескольких абонентов на промышленной площадке — следует подходить системно. Один из простых и часто забываемых шагов — ревизия заземления и исключение «земляных петель» между различными частями системы. Такое решение порой уменьшает помехи сильнее, чем дорогостоящие экраны.

Другой приём — установка согласованного усилителя у антенны (masthead preamplifier) с последующей фильтрацией и качественными коаксиальными линиями. Усилитель повышает отношение сигнал/шум, а фильтры отсекут широкополосные выбросы от коммутаций.

Личный опыт автора

В одном случае на заводской территории после установки новой трансформаторной подстанции цифровая приставка начала регулярно терять пакеты. Протокол простых проверок и измерений показал, что основная беда — общие токи по экрану коаксиала и большая петля кабельной трассы. Установили несколько ферритовых кольцевых фильтров, перепланировали прокладку кабеля и добавили одну точку хорошего заземления. Результат — стабильный приём и отсутствие заметных потерь пакетов.

Этот кейс подчёркивает простую мысль: прежде чем принимать радикальные меры по экранированию, стоит опробовать оптимизацию трассы и недорогие ферритовые решения.

Когда без профессионального вмешательства не обойтись

Если помехи очень сильные, постоянные и по результатам диагностики очевидно связаны с низкочастотным магнитным полем от трансформатора, возможны два пути: либо перенос точки приёма (антенна и кабель) подальше от источника, либо применение специализированных магнитных экранов и активной компенсации. Оба варианта требуют инженерной оценки и затрат.

Прежде чем вкладываться в дорогие материалы, имеет смысл привлечь электромонтажников и радиочастотных специалистов, чтобы собрать данные по полям, сделать симуляцию и предложить оптимальную комбинацию мер. Часто экономнее изменить топологию сети и повысить селективность приёма, чем пытаться «заблокировать» магнитное поле.

Рациональная последовательность действий: диагностика и локализация, минимизация контуров, ферритовые и фильтрующие элементы, коррекция заземлений, улучшение селективности приёмной части, и только затем — крупные экранирующие конструкции. Такой шаг за шагом подход позволяет добиться стабильного ТВ‑приёма в промышленной зоне с оптимальными затратами и минимальными конструктивными изменениями.
