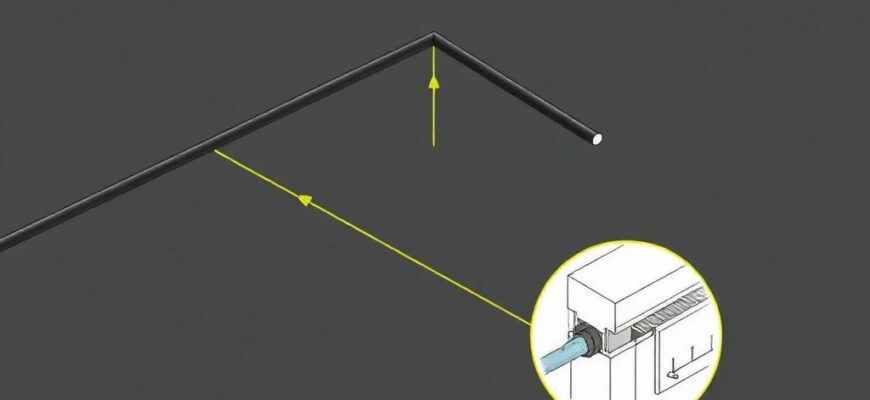

Как рассчитать необходимую длину и тип кабеля при прокладке по фасаду с учётом ветровой нагрузки, температурных расширений, требований пожарной безопасности, допустимых потерь сигнала и запаса на монтажные петли

Прокладка кабеля по фасаду кажется простой задачей, пока не столкнёшься с ветром, жарой, пожарными требованиями и необходимостью сохранить качество сигнала. Одна ошибка в расчётах — и позже придётся переделывать трассу, менять крепления или искать новую кабельную линию. В этой статье я пошагово объясню, как учесть все важные факторы и получить реальную длину и пригодный тип кабеля для фасадной прокладки.

Этап 1. Снятие замеров трассы и учёт реального рельефа

Начните с точного промера маршрута по фасаду: от точки ввода до оборудования, учитывая перепады высоты, обходы архитектурных выступов и места креплений. Используйте лазерную рулетку или нивелир для вертикальных участков, потому что суммирование плановых рисунков часто недооценивает реальную длину.

Добавьте к измеренной длине запас на монтажные петли и сервисные зоны возле окон и приборов. Стандартная практика — оставлять сервисный запас у обоих концов и в местах стыков; о размере этого запаса поговорим ниже более детально.

Этап 2. Ветровая нагрузка и механическая прочность трассы

Кабель на фасаде подвергается действию ветра: боковая сила стремится вырывать крепления и увеличивает нагрузку между опорами. Для оценки силы ветра используйте нормативное значение давления для вашего региона или формулу p = 0.5 * rho * V^2, где V — проектная скорость ветра, rho — плотность воздуха. От q = p рассчитывают силу на единицу длины, умножая на диаметр кабеля.

Полученная сила позволяет оценить нагрузку на каждый зажим и выбрать шаг креплений так, чтобы прогиб и напряжения были в пределах допустимого. Для кабелей без собственной прочной оболочки шаг креплений делают короче; для бронированных или защищённых — можно увеличивать расстояние между зажимами.

Практические рекомендации по шагу креплений

Производители указывают допустимый шаг опор для конкретных типов кабеля, поэтому первично сверяйтесь с даташитом. Если документа нет, используйте правила: для гибких слаботочных кабелей — 0.3–0.5 м на фасаде возле ветровой поверхности; для силовых и бронированных — 0.5–1.5 м в зависимости от диаметра и жёсткости.

Не забывайте о точках изменения направления трассы: там нужны дополнительные фиксаторы и защитные элементы, поскольку именно в углах нагрузка концентрируется сильнее.

Этап 3. Температурные расширения и запас на движение

Кабель при изменении температуры меняет длину. Для расчёта достаточно формулы ∆L = α * L * ∆T, где α — коэффициент линейного расширения материала оболочки или жил, L — длина трассы, ∆T — ожидаемый диапазон температур. Для медных жил α примерно 16·10^-6 /°C, для полиолефиновых оболочек значение может быть выше, уточняйте у производителя.

Если трасса длинная, даже небольшое относительное удлинение даст заметный абсолютный прирост. Проектируя, оставляйте компенсирующие петли либо используйте гибкие монтажные профили, которые позволяют кабелю свободно удлиняться и укорачиваться без передачи больших усилий на зажимы.

Сколько запасать на термокомпенсацию

Практический подход — учитывать до 0.5–1.5 % длины на температурные колебания при средней длине до 50 м. Для очень длинных вертикальных линий (десятки метров) рассчитывайте по формуле с α и ∆T и делайте петли с запасом по длине, равным вычисленному ∆L с небольшим запасом в 10–20 %.

Помните: петли не только компенсируют расширение, но и служат для удобства демонтажа и ремонта. Делайте их аккуратно, избегая чрезмерного изгиба, чтобы не превышать минимальный радиус излома кабеля.

Этап 4. Допустимые потери сигнала и выбор типа кабеля

Выбор типа кабеля зависит от того, какие сигналы по нему пойдут. Для Ethernet важен предел длины и потери из-за затухания; для видеосигнала — уровень затухания на частоте; для питания — потери напряжения. Всегда берите характеристики затухания у производителя и суммируйте потери по длине и втулок/разъемов.

Формула простая: суммарные потери dB = α (dB/m) * L + Σ потерь на соединениях. Сравните это значение с допустимым уровнем для оборудования и оставьте запас 3–6 dB для надежности и старения кабеля.

Типичные решения по типу кабеля

• Оптоволокно — минимальные потери на большие расстояния, но требует аккуратной прокладки и защиты от механики. Идеально для магистральных линий.
• Кручёная пара (Cat5e/Cat6) — ограничение по длине 100 м для Ethernet; при фасадной прокладке добавляйте запас на петли и избегайте близости силовых кабелей.
• Коаксиал — полезен для ВЧ-передач и видеосигнала, учитывайте частотное затухание и экранирование.

Выбор зависит от требуемого бюджета и задач. Часто комбинируют: оптическая магистраль и медные сегменты до конечного оборудования.

Этап 5. Требования пожарной безопасности и защита трассы

Кабель на фасаде должен соответствовать нормативам пожарной безопасности конкретного объекта и страны. Важные параметры — горючесть, дымообразование и выделение коррозионных газов. В зонах с массовым пребыванием людей предпочтительны LSZH-кабели (low smoke zero halogen).

Кроме выбора материала, нужно продумать прокладку через перекрытия: любые проходы должны иметь противопожарные заделки и герметизацию. На фасадах часто требуется кабель с определённой огнестойкостью и маркировкой CPR в регионах с соответствующей нормой.

Меры по защите от огня и механических повреждений

В помещениях с повышенным риском используют дополнительные трубы или жёлоба из негорючих материалов и устанавливают огнезадерживающие манжеты в местах прохода стен. На фасаде в зонах возможного механического удара имеет смысл применять бронированные или помещённые в защитный канал кабели.

Не забывайте про заземление металлических оболочек и про защиту от коррозии крепёжных элементов — это косвенно влияет на пожарную безопасность и долговечность трассы.

Этап 6. Запас на монтажные петли и обслуживание

Практика показывает, что недостаток запаса в конце кабеля — частая причина проблем при монтаже и ремонте. Рекомендуем оставлять сервисный запас у оборудования 1–3 м, а на фасадных петлях на каждые 10–20 м трассы добавлять 0.5–1.0 м запаса на петли, особенно в местах возможной реконфигурации.

Петли делайте с радиусом, не меньшим минимального, указанного производителем. Это уменьшит риск повреждения жил при натяжении и обеспечит доступ для диагностики и замены без полной распайки магистрали.

Этап 7. Финальный расчёт: пошаговый алгоритм

Сводный алгоритм выглядит так: измерьте маршрут, прибавьте геометрические обходы и точечные запасы; вычислите расширение по температуре и добавьте соответствующий запас; оцените потери сигнала по длине и сумме соединений; учтите запас на монтажные петли и сервисные зоны; проверьте механическую прочность и шаг креплений под ветровую нагрузку; окончательно скорректируйте выбор кабеля с учётом пожарных требований.

Чтобы не полагаться на интуицию, оформите расчёт в таблице: строка — компонент запаса, столбец — метраж и комментарии. Это поможет в дальнейшем быстро изменить параметры под другие варианты трассы.

Примерный шаблон таблицы расчёта

Позиция	Формула / значение	Примечание
Измеренная длина трассы	L0 (м)	Фактический замер по фасаду
Запас на монтажные петли	+ X м или Y %	Обычно 5–10 % или 1–3 м на концах
Температурная компенсация	∆L = α * L * ∆T	Подставьте α из даташита
Итого длина	Σ (м)	Сложите все с запасами

Личные заметки и практический опыт

Из собственного опыта: одноразовое неучтение ветрового фактора стоило мне перестановки всех зажимов на 12-этажном здании. Простой перенос фиксаторов на 20 см и добавление дополнительных петелек сняли излишнее натяжение и сократили шум в видеосигнале. Я всегда беру документацию производителя и оставляю больше запаса, чем кажется нужным при первом осмотре.

Ещё один рабочий приём — делать фотопротокол трассы до окончательной фиксации. Это помогает при согласованиях и при последующем обслуживании, когда нужно понять, где именно лежит скрытая петля или соединение.

Контрольный список перед закупкой кабеля

• Точная измеренная длина плюс запас на петли и обходы.
• Расчёт температурного удлинения и соответствующие петли.
• Оценка ветровой нагрузки и определённый шаг креплений.
• Подтверждение допустимых потерь сигнала с запасом в несколько dB.
• Соответствие пожарным требованиям: LSZH/CPR/FR — как нужно для объекта.
• Проверка минимального радиуса изгиба и механической прочности.
• План прохода через стены с огнезащитными решениями.

Соблюдение этих шагов даёт реальную гарантию, что выбранная длина и тип кабеля прослужат долго, обеспечат нужный уровень сигнала и не создадут рисков для безопасности. Каждый объект индивидуален, поэтому используйте этот алгоритм как рабочую карту: корректируйте параметры под местные условия, нормативы и рекомендации производителей.
