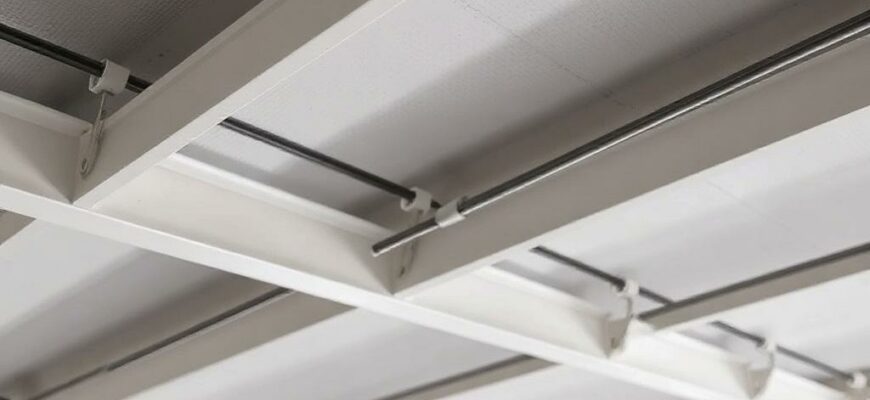

Прокладка кабелей в фальш‑потолке выглядит просто: взял рулетку, измерил расстояние и купил кабель с небольшим запасом. На практике именно «небольшой» запас либо оборачивается лишними стяжками и переделками, либо — хуже — нехваткой на этапе подключения. В этой статье разберём методику расчёта запаса так, чтобы по факту не переделывать, не резать, и при этом не тратить излишки денег и места.
- Откуда берётся потребность в запасе и какие ошибки встречаются чаще всего
- Основные правила расчёта запаса — кратко и понятно
- Что учитывать при измерении трассы
- Рекомендации по типовым добавкам
- Пошаговый алгоритм расчёта запаса
- Пример расчёта — квартира с пятью светильниками и щитом в коридоре
- Особенности для разных типов кабелей
- Монтажные практические советы
- Планирование с учётом последующих изменений
- Контроль и документирование
Откуда берётся потребность в запасе и какие ошибки встречаются чаще всего

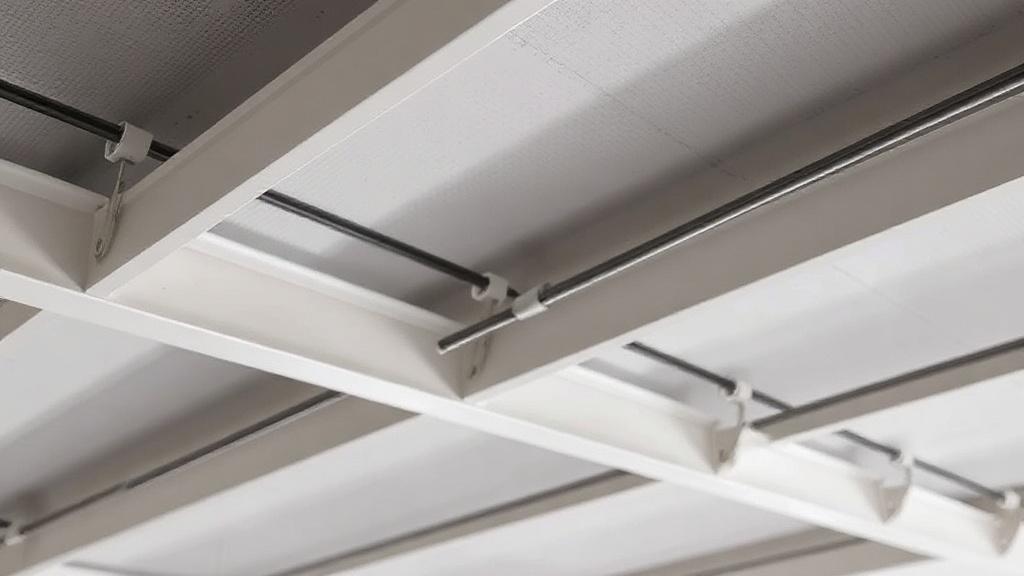

Фальш‑потолок — это динамичная среда: туда проходят разные трассы, устанавливаются светильники, присутствует необходимость в вертикальных спусках и местах соединений. Даже при идеальном замере возникают погрешности при проходе через профили, вокруг вентиляции, у углов и у коробов.
Частые ошибки — это неверная оценка количества изгибов, недооценка длины вертикальных спусков и недостаток служебных петель у монтажных панелей. Ещё одна распространённая проблема — экономия на запасе для экономии средств, что приводит к пересчёту и заменам кабеля на месте.
Основные правила расчёта запаса — кратко и понятно
Перед любым расчётом составьте маршрут: от источника до оборудования, включая обходы, повороты, спуски и места ввода в распределительные коробки. Не работайте с «по прямой», всегда добавляйте дополнительные резервы для манёвра при монтаже и подключения.
Ориентируйтесь на три вида запаса: технологический (для монтажа), эксплуатационный (для ремонта и замены) и проектный (на будущее расширение). Каждый вид добавляется по‑разному, суммируются и дают итоговый коэффициент или конкретную длину в метрах.
Что учитывать при измерении трассы
Измерьте путь рулеткой вдоль предполагаемой траектории кабеля, повторив измерения для каждого пролёта между опорами. Фиксируйте не только плановое расстояние, но и места потенциальных перегибов и проходов через короба или решётки.
Не забывайте вертикальные подводы к светильникам, датчикам и розеткам: для каждого такого спуска оставляйте служебный отрезок, удобный для подключения и регулировки. Планируйте точки фиксации и петли заранее, это влияет на необходимый запас.
Рекомендации по типовым добавкам
Ниже приведена таблица с практическими ориентирами, которые применяю в полевых условиях. Они не догма, но помогут быстро получить корректный результат для стандартных задач.
| Элемент трассы | Рекомендованная добавка | Комментарии |
|---|---|---|
| Каждый 90° изгиб | 0,05–0,25 м | Меньше для больших радиусов, больше для стеснённых углов |
| Вертикальный спуск к светильнику/розетке | 0,5–1,0 м | 0,5 м для щитовой точки, 1,0 м если нужен существенный запас |
| Концевые отрезки у щитов и розеток | 0,3–1,5 м | Зависит от удобства укладки и типа клемм |
| Служебная петля в потолке | 0,3–1,0 м | Оставляет пространство для перемещений и сигналов |
| Резерв на будущее (процент) | 5–15% | Больше для коммерческих проектов и сетей данных |
Пошаговый алгоритм расчёта запаса
Алгоритм прост и повторяем: 1) создайте схему трассы, 2) измерьте плановую длину по маршруту, 3) добавьте локальные резервы по таблице, 4) прибавьте процентный запас на будущее, 5) округлите в большую сторону и закупите с учётом стандартной длины бухты.
Важно: не округляйте сразу до ближайшей бухты при расчёте запаса. Сначала получите точную необходимую длину, затем посчитайте, сколько бухт требуется, и добавьте минимальный дополнительный запас на стыки и обрезки.
Пример расчёта — квартира с пятью светильниками и щитом в коридоре
Представим простую задачу: щит расположен у входа, фальш‑потолок по всей квартире, пять потолочных светильников по линии. Общая измеренная длина трассы от щита через все светильники и обратно составляет 28,0 м.
Условия: 6 изгибов умеренного радиуса, 5 вертикальных спусков, требуется служебная петля у щита 1 м и по 0,5 м у каждого светильника, процент резерва 10% для возможных изменений.
Вычисление:
- Изгибы: 6 × 0,10 м = 0,6 м
- Вертикальные спуски: 5 × 0,7 м = 3,5 м (я беру среднее значение)
- Петли у щита и светильников: 1,0 + 5 × 0,5 = 3,5 м
- Сумма добавок: 0,6 + 3,5 + 3,5 = 7,6 м
- Базовая длина + добавки = 28,0 + 7,6 = 35,6 м
- Плюс 10% резерв = 35,6 × 1,10 = 39,16 м
- Округляем до удобной бухтовой длины — 40 м
Итог: закупаем один отрезок 40 м, либо одну бухту 50 м если стандартные поставки только такие. Так мы оставляем небольшой запас на случай изменений без значительных перерасходов.
Особенности для разных типов кабелей
Силовые кабели и слаботочные провода требуют разного подхода. Силовые многожильные кабели часто тяжелее и требуют больших радиусов изгиба, значит запас около изгиба должен быть больше. Сетевые кабели чувствительны к чрезмерной скрутке — для них избегайте сильных петель и держите минимальный радиус.
Оптоволоконные линии требуют максимальной аккуратности: запас нужен, но изгибы должны быть пологими, поэтому добавка на каждый изгиб берётся в верхней части рекомендованного диапазона. Для оптики разумно планировать отдельные петли обслуживания в кабель‑канале, а не в потолке.
Монтажные практические советы
Я часто вижу, как запас наматывают в тугой катушке в углу потолка. Это удобно для хранения, но плохо для последующего монтажа и контроля. Лучше оставить аккуратную петлю в кабель‑лотке доступной для проверок и именной маркировки.
Используйте гибкие фиксирующие элементы, которые не давят на кабель, и маркируйте оба конца каждому кабелю. При протяжке полезно оставлять небольшой свободный конец у щита, чтобы при необходимости можно было легко снять изоляцию и подключиться.
Планирование с учётом последующих изменений
Если проект предполагает возможные изменения в расстановке светильников, добавление датчиков или перенос розеток, заложите дополнительный процент запаса 10–15%. Для коммерческих пространств с быстро меняющимися конфигурациями разумно предусмотреть отдельные ходовые коридоры со свёрнутыми резервными трассами.
При больших объектах задумайтесь о модульной разводке: прокладываете каналы с запасными линиями, а не только минимально необходимыми. Это дороже на старте, но экономит время и деньги при последующих изменениях.
Контроль и документирование
После прокладки пометьте схему с измеренными фактическими длинами и местами петель. Фотографируйте ключевые узлы и храните информацию вместе с планом монтажа. Это экономит время, когда через год потребуют перенастроить систему или заменить светильник.
Наличие точной документации позволяет избегать излишних запасов в следующих проектах и служит руководством при повторных монтажах.
Понимание, откуда берутся потери длины и как правильно учитывать технологические и эксплуатационные резервы, даёт практическую экономию и уменьшает риск переделок. Простой чек‑лист в начале работ и аккуратная схема после прокладки обеспечат комфортный доступ и продлят срок службы всех систем, проложенных в фальш‑потолке.
