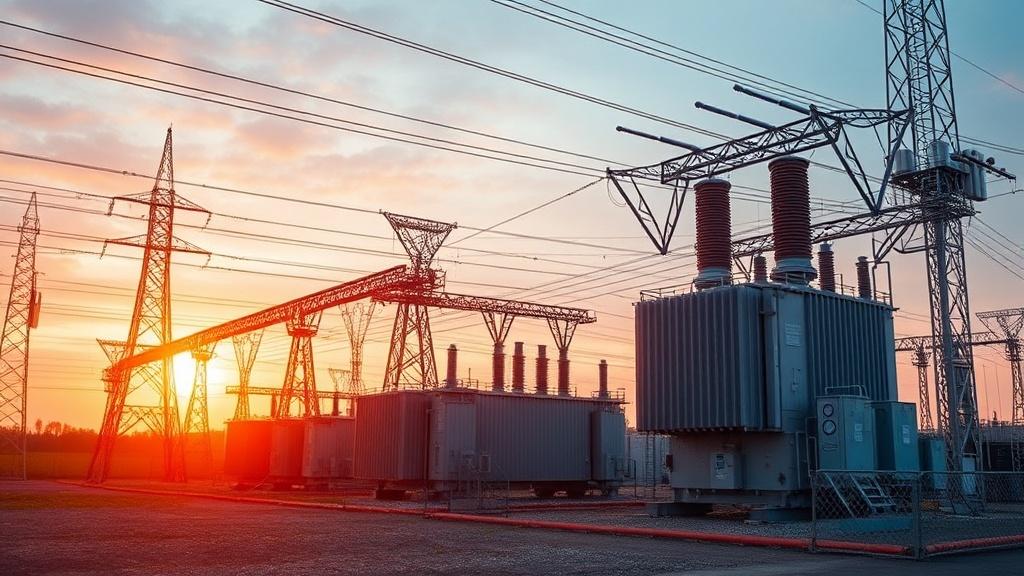

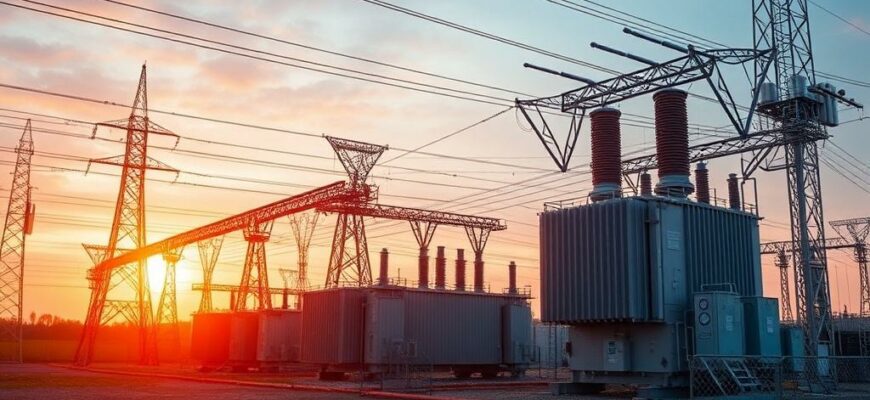

Промышленные зоны часто ассоциируются с гудящими трансформаторами, высокими опорами и множеством проводов. Для тех, кто пытается ловить ТВ‑сигнал в такой среде, обычный канал может внезапно исчезнуть или начать «сверкать» помехами. В этой статье разберём, чем именно магнитные поля от мощных трансформаторов влияют на приём телевидения, как это измеряется и какие практические шаги помогают вернуть стабильность сигнала.
- Почему магнитные поля от трансформаторов могут мешать ТВ‑приёму
- Физика помех: как магнитное поле превращается в видимый на экране эффект
- Типичные проявления и диагностика на месте
- Инструменты, которые действительно помогут
- Лучшие практики расположения и экранирования антенн
- Конструктивные рекомендации по антеннам
- Меры по снижению помех на кабельных линиях и в тюнерах
- Регуляторные и безопасные аспекты, которые нельзя игнорировать
- Практический чеклист для техников при выезде в промзону
- Личный опыт: реальные случаи и решения
Почему магнитные поля от трансформаторов могут мешать ТВ‑приёму
Трансформаторы создают вокруг себя статические и переменные магнитные поля. Вблизи сердечника и выводов напряжение сопровождается магнитным потоком, который распространяется в окружающее пространство. Если в зоне этого поля находятся кабели антенн, коаксиальные жилы или элементы приёмной системы, то индуцированные напряжения искажают сигнал.
Важно понимать, что не только сам трансформатор, но и связанные с ним токопроводы, распределительные шинопроводы и заземления создают сложную картину магнитных помех. Комбинация переменных магнитных полей и наведённого электрического шума особенно болезненна для аналоговых приёмников и для уязвимого цифрового оборудования на грани порога приёма.
Физика помех: как магнитное поле превращается в видимый на экране эффект
Переменное магнитное поле индуцирует в проводниках ЭДС, пропорциональную скорости изменения потока. В коаксиальном кабеле это может проявляться как общая наводка на оплётку или центральную жилу, что приводит к искажению амплитудно-частотной характеристики сигнала. При цифровом телевидении это выражается в падении качества картинки, появлении блоков или полной потере канала при переходе к коррекции ошибок.
Кроме индукции, имеет значение частотный спектр помехи. Низкочастотные составляющие создают помехи фонового уровня, а более высокочастотные гармоники способны накладываться на полезные телевизионные несущие. Особенно уязвимы участки кабельной трассы, не экранированные должным образом, и входы тюнеров без эффективной фильтрации.
Типичные проявления и диагностика на месте
Симптомы влияния магнитных полей можно заметить сразу: периодическое затухание каналов, появление полос на экране или повышение числа ошибок при декодировании цифрового потока. Иногда проблемы наблюдаются только у отдельных приёмников, что указывает на локальную уязвимость антенны или на плохое экранирование кабеля.
Для диагностики разумно сочетать визуальную проверку с измерениями. Визуально осмотрите трассу кабеля на предмет близости к трансформатору, искривлений оплётки и плохих соединений. Для измерений лучше использовать магнитометр или датчик поля, а также анализатор спектра для оценки, как мешающие гармоники накладываются на ТВ‑диапазон.
Инструменты, которые действительно помогут
Из базового набора пригодятся мультиметр с функцией измерения переменного напряжения, ферритовые кольца для временной проверки, а также переносной магнитометр. Анализатор спектра или USB‑RTL‑SDR с подходящей антенной даёт быстрый обзор помех в телевизионных диапазонах. Часто самый ценный результат даёт комбинированный подход: сначала определить источник визуально и по полю, затем уточнить спектр помех.
Ниже приведена небольшая таблица с инструментами и их назначением, чтобы сориентироваться перед выездом на объект.
| Инструмент | Назначение | Когда использовать |
|---|---|---|
| Магнитометр | Измеряет уровень магнитного поля в мкТл или гауссах | При первичной оценке зоны вокруг трансформатора |
| Анализатор спектра / SDR | Показывает спектр помех в ТВ‑диапазонах | Когда нужно понять частотную структуру помех |
| Ферритовые кольца | Временно снижают наведённые помехи на кабеле | Для быстрой проверки эффективности экранирования |
Лучшие практики расположения и экранирования антенн
Самое простое правило — держать приёмную антенну и кабель как можно дальше от трансформатора и питающих шин. Даже небольшое смещение в несколько метров часто резко снижает уровень наведённой помехи. В условиях промзоны это не всегда возможно, но ориентир по минимальному расстоянию помогает планировать установку.
Экранирование кабелей и надёжная развязка на вводах в здания существенно повышают шансы на стабильный приём. Для наружной прокладки стоит использовать кабель с плотной фольгой и оплёткой, а все соединения выполнять в герметичных коробках с правильным заземлением. Ферритовые зажимы на кабеле помогают уменьшить высокочастотные составляющие помех.
Конструктивные рекомендации по антеннам
Высокая направленная антенна с правильной ориентацией уменьшает влияние локальных источников помех. Часто оказывается полезной установка антенны на мачте с поворотным механизмом, чтобы можно было экспериментировать с направлением, минимизируя пересечение помехоносных линий. Обращайте внимание на материалы мачты и её заземление — они тоже влияют на картину электромагнитного поля.
Если антенна устанавливается на стене или крыше рядом с промышленным оборудованием, рекомендую делать экран из перфорированного металла с подключением к заземлению. Это снижает прямое воздействие низкочастотных полей без значительного ухудшения приёма полезного сигнала.
Меры по снижению помех на кабельных линиях и в тюнерах
На уровне кабеля целесообразно использовать качественные разъёмы, герметичные муфты и регулярную проверку целостности оплётки. Плохой контакт или коррозия соединений усиливает эффект наведённой ЭДС и создаёт дополнительные потери сигнала. Регулярное обслуживание сокращает количество скрытых проблем.
Внутри приемного оборудования полезны фильтры низких частот и контура подавления помех. Многие современные тюнеры имеют встроенные алгоритмы коррекции ошибок, но когда уровень помех превышает порог, помочь может только физическое снижение наведённого шума. В ряде случаев оправдана установка внешних фильтров на входе тюнера.
Регуляторные и безопасные аспекты, которые нельзя игнорировать
В промзоне нормы по электромагнитной совместимости и по уровню магнитного поля регламентируют допустимые значения для жилых и рабочих зон. При планировании приёмных систем важно учитывать местные стандарты и требования по безопасности техники. Работы на трансформаторных площадках должны выполняться с разрешения владельца оборудования и с соблюдением мер безопасности.
Отдельный аспект — заземление и потенциалопасность. Неправильное заземление антенны или корпуса приёмника может создать опасную разность потенциалов и привести не только к помехам, но и к риску поражения электрическим током. Всегда проверяйте контуры заземления и их сопротивление.
Практический чеклист для техников при выезде в промзону
При выездной диагностике полезно следовать упорядоченному плану: сначала внешняя оценка, затем измерения поля, далее спектральный анализ и тесты с временными экранами. Это экономит время и помогает выделить реальные источники помех. Ниже — краткий чеклист, который я применяю самостоятельно на выездах.
- Осмотр трассы кабеля и мест установки антенны на предмет близости к трансформаторам.
- Измерение уровня магнитного поля в нескольких точках вокруг трансформатора.
- Анализ спектра для выявления частотных совпадений с ТВ‑несущими.
- Тестирование ферритовых зажимов и временное перемещение антенны.
- Проверка соединений, качества разъёмов и состояния оплётки кабеля.
- Документирование результатов и рекомендация по постоянным мерам защиты.
Личный опыт: реальные случаи и решения
В одном из промышленных районов, где я работал над проектом установки эфирного приёма, мы столкнулись с тем, что в утренние смены картины частенько «рассыпались». Оказалось, что рядом включались мощные трансформаторы распределительной подстанции и появлялись насыщенные гармоники. Перемещение антенны на соседнюю крышу и добавление нескольких ферритовых зажимов убрало большую часть артефактов.
Другой случай показал ценность анализа спектра. Внешне всё было в порядке, но SDR‑прибор выявил узкую полосу высокочастотных выбросов, совпадающих с одной из телеком‑несущих. Устранить источник не удалось, но правильное экранирование и настройка направленности антенны вернули стабильность приёма для большинства каналов.
Понимание механизмов взаимодействия магнитных полей и приемных систем, комбинированный подход к измерениям и простые инженерные приёмы зачастую оказываются более эффективными, чем дорогие модернизации. Если правильно оценить зону, подобрать экранирование и обеспечить качественные соединения, стабильный приём в промзоне становится достижимой задачей.
