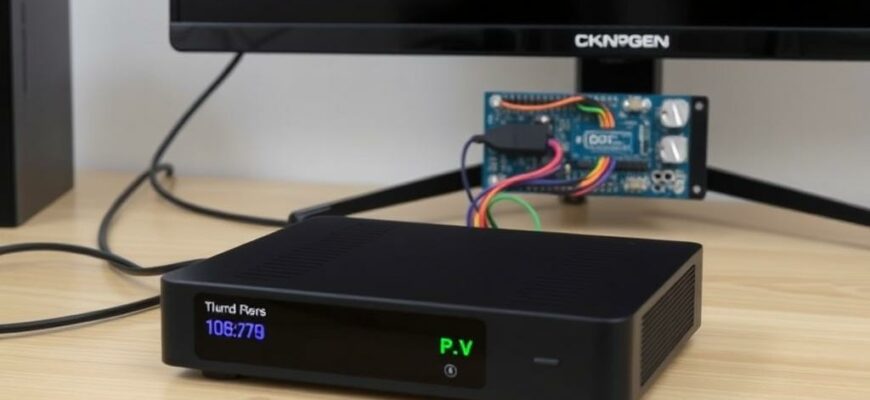

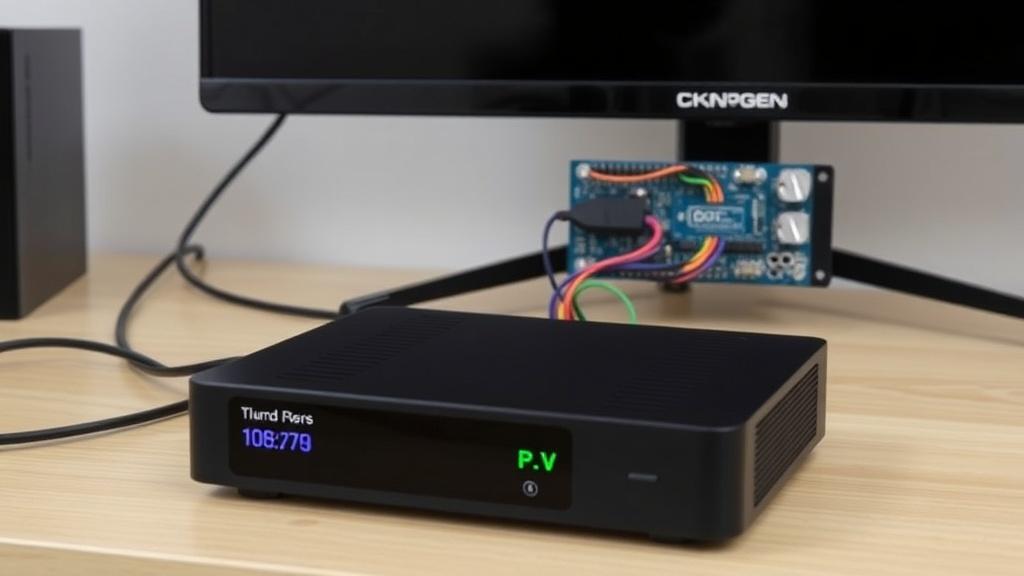

Как подключить ТВ‑приставку к внешней системе мониторинга температуры компонентов с пороговыми уведомлениями

Подключение ТВ‑приставки к внешней системе мониторинга температуры компонентов с пороговыми уведомлениями позволяет вовремя заметить перегрев, продлить срок службы устройства и избежать сбоев в просмотре. В этой статье я расскажу, какие данные нужны, какие интерфейсы чаще всего используются, как собрать аппаратную и программную часть и как правильно настроить пороговые оповещения, чтобы они работали надежно и не докучали ложными тревогами.

Зачем отслеживать температуру приставки

ТВ‑приставки, особенно недорогие модели или те, что работают в формате 24/7, склонны к накоплению тепла в корпусе. Это снижает производительность, вызывает троттлинг и может привести к выходу из строя отдельных компонентов. Мониторинг дает понимание трендов и позволяет реагировать до критической точки.

Кроме защиты железа, данные о температуре полезны для улучшения условий эксплуатации: настройки вентиляции, изменение интервалов обслуживания и подбор режимов энергопотребления. Если правильно настроить уведомления, вы будете получать сообщения только по делу, а не из‑за кратковременных пиков.

Какие данные и интерфейсы нужны

Для работы требуется три вещи: датчик температуры, канал передачи данных и система, принимающая и анализирующая эти данные. Датчик может быть встроенным в SoC приставки или внешним—погружным в корпус или приклеенным к горячей точке.

Частые интерфейсы для извлечения показаний: чтение из /sys/class/thermal на Linux, SNMP, UART/TTL, I2C, 1‑Wire и USB. Для внешних датчиков обычно используют I2C (например, BMP280 как датчик температуры/давления) или 1‑Wire (DS18B20). Если приставка не предоставляет доступ к своим датчикам, можно поставить внешний датчик и связать его с сетью через микроконтроллер.

Аппаратные варианты подключения

Если приставка работает на Linux и имеет доступ к системным датчикам, обычно достаточно подключиться по SSH и читать значения через sysfs или утилиты типа lm_sensors. Это самый простой путь, когда ПО позволяет.

Если внутренние датчики недоступны, применяют внешний модуль с микроконтроллером. Популярные решения: ESP32 или ESP8266 с DS18B20/Si7021 на I2C. Микроконтроллер публикует показания в MQTT или по HTTP. Такой подход универсален: он не требует вмешательства в приставку и легко масштабируется.

Примеры аппаратных схем

Ниже указаны несколько типичных схем, которые я использовал сам в домашних проектах: подключение DS18B20 к ESP32, приклеивание термодатчика к радиатору процессора и отправка данных в MQTT; использование USB‑теплодатчика с USB‑TTL и скриптом на приставке.

Когда выбираете схему, учитывайте помехи и стабильность питания. Я рекомендую ставить фильтрацию питания и заземление для предотвращения плавающих значений и ложных тревог.

Программная часть: сбор и передача данных

Путь данных обычно такой: датчик → шлюз (приставка или микроконтроллер) → брокер/сервер мониторинга → система оповещения. На шлюзе пишут маленький агент, который читает датчики и отсылает пакеты в формате MQTT, SNMP или HTTP.

Часто используемые инструменты: Prometheus с экспортером, InfluxDB + Telegraf, Zabbix agent, Grafana для визуализации, Home Assistant для локальной автоматизации. Если у приставки есть оболочка Linux, можно поставить zabbix‑agent или node_exporter и подключить к централизованной системе.

Пример схемы с MQTT и Grafana

ESP32 читает DS18B20 и публикует точки в топик типа devices/tvbox1/temperature. На сервере Mosquitto принимает сообщения, Telegraf записывает в InfluxDB, Grafana строит дашборд. Правила оповещений задаются в Grafana или в отдельном обработчике, подписанном на тот же топик.

Преимущество MQTT — простота и широкая поддержка на микроконтроллерах. При настроенной аутентификации и TLS соединение безопасно и масштабируемо.

Настройка пороговых уведомлений

Пороговые уведомления должны учитывать не только абсолютные значения, но и скорость изменения температуры. Я рекомендую выделять два уровня: предупреждение и критика. Предупреждение — когда температура стабильно выше допустимой рабочей нормы; критика — когда есть риск повреждения.

Добавьте гистерезис, чтобы не получать десятки сообщений при колебаниях. Например, тревога при 75 °C и сброс при 70 °C. Также полезно настроить оконное усреднение: три измерения подряд выше порога, прежде чем посылать оповещение.

Каналы оповещений

Типичные каналы: электронная почта, SMS через шлюз, Telegram‑бот, веб‑хуки в сервисы типа PagerDuty, SNMP traps для корпоративных систем. Выбор зависит от требуемой скорости реакции и доступности каналов у команды поддержки.

В продакшне я предпочитаю комбинировать: критические оповещения идут в мгновенные каналы (Telegram/SMS), предупреждения — в почту и лог мониторинга. Так снижается шум и повышается шанс заметить реальную проблему.

Рекомендации по точности и размещению датчиков

Важно измерять именно горячие точки, а не просто температуру корпуса. Часто датчик размещают на радиаторе процессора или на ближайшем к чипу плате месте. Если приклеиваете датчик, используйте термопасту или теплоотводящую ленту для улучшения теплового контакта.

Проверяйте калибровку: недорогие датчики могут иметь смещение. Сравните показания с эталонным термометром при разных температурах. Если нужно точнее, выбирайте цифровые датчики с калибровкой и стабильностью по времени.

Безопасность и надежность

Не отправляйте показания в открытом виде по незащищенным каналам. Если используете MQTT, включите TLS и проверку клиентов. Для SNMP используйте v3 с аутентификацией и шифрованием. Защита особенно важна, если мониторинг доступен извне сети.

Еще один момент — отказоустойчивость: храните данные локально на случай проблем с сетью и реализуйте буферизацию на шлюзе. ESP32 и похожие микроконтроллеры могут кэшировать несколько сотен точек и отправить их при восстановлении связи.

Типичные проблемы и методы диагностики

Частые неполадки: неверные разрешения на чтение системных файлов, отсутствие драйверов датчиков, «плавающие» показания из‑за плохого контакта, шум питания и неправильная настройка времени опроса. Для диагностики полезны логи и запись сырого потока данных.

Если показания скачут, сначала проверьте питание и заземление. Затем убедитесь в правильном контакте датчика с поверхностью. Для сетевых проблем смотрите логи брокера и сетевые трассировки. Часто ошибка оказывается в маленькой опечатке в конфигурационном файле агента.

Чеклист для внедрения

1. Определите цель мониторинга и допустимые пороги для вашей модели приставки.
2. Выберите датчик: встроенный или внешний, оцените точность и интерфейс.
3. Спроектируйте аппаратную схему: питание, фильтрация, соединения.
4. Реализуйте шлюз: микроконтроллер или агент на приставке.
5. Настройте канал передачи: MQTT, SNMP, HTTP.
6. Выберите систему хранения и визуализации: Prometheus, InfluxDB, Zabbix.
7. Пропишите правила оповещений с гистерезисом и оконным усреднением.
8. Проведите тесты: имитация нагрева, отключение сети, проверка логов.
9. Внедрите меры безопасности: TLS, аутентификация, сетевые сегменты.
10. Отслеживайте работу и корректируйте пороги по результатам эксплуатации.

Личный опыт внедрения

Я ставил такую систему в гостиной, где несколько приставок работали интенсивно. Самое полезное открытие — внешние датчики, приклеенные к реальной горячей точке, давали полностью другое представление, чем общие показания корпуса. Это помогло изменить режим вентиляции и решить проблему странных перезагрузок по перегреву.

Еще одна деталь: поначалу я настроил слишком агрессивные оповещения и получал ложные тревоги при старте сложных приложений. Добавив простую логику «только если превышение стабильно 3 измерения подряд», удалось полностью избавиться от лишнего шума.

Подключение ТВ‑приставки к внешней системе мониторинга температуры компонентов с пороговыми уведомлениями — задача по силам даже при ограниченном бюджете. Главное — понять, какие точки нужно измерять, выбрать удобный интерфейс передачи данных и грамотно настроить пороги и гистерезис. При правильном подходе вы получите прозрачную картину состояния устройств и надежный механизм оповещения, который сберегает и технику, и ваше время.
