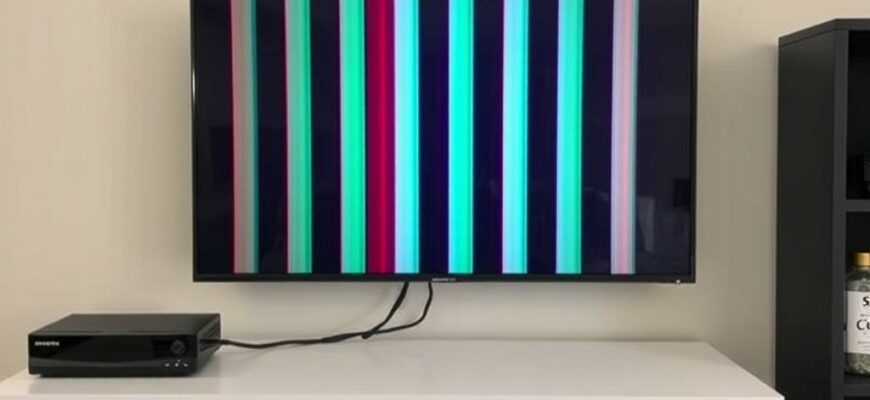

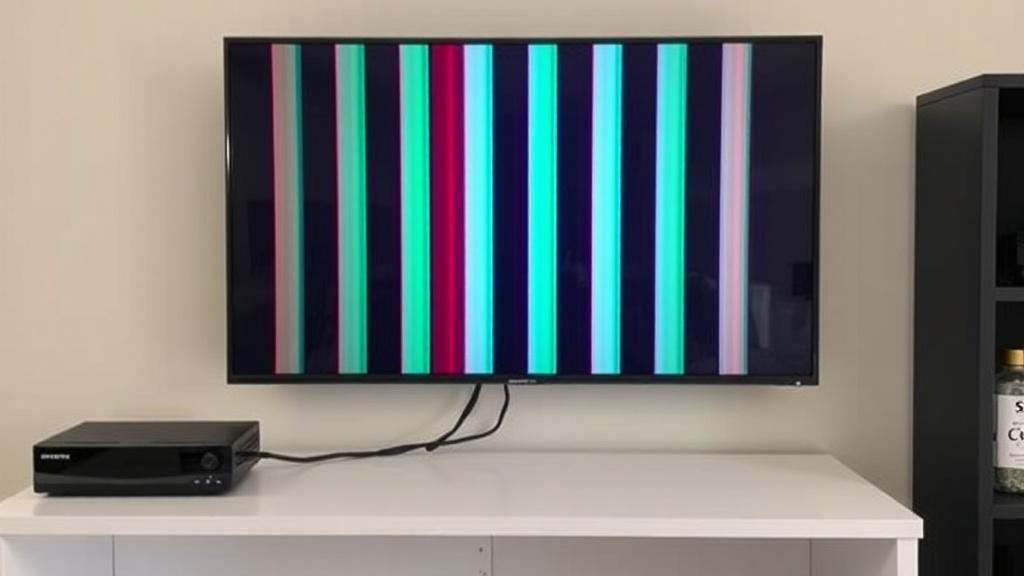

Как устранить появление вертикальных полос на экране при использовании ТВ‑приставки с длинным HDMI‑кабелем

Вертикальные полосы на экране — раздражающая и часто загадочная проблема. Особенно обидно, когда она возникает только при подключении ТВ‑приставки через длинный HDMI‑кабель: изображение вроде бы есть, звук идёт, а картинка «рвётся» вертикальными линиями.

В этой статье разберём причины, проверим быстрые способы диагностики и предложим рабочие решения: от простых замен кабеля до практичных аппаратных ухищрений и настроек. Всё по шагам, без догадок и воды.

Почему появляются вертикальные полосы: краткий разбор причин

Чаще всего линии говорят о проблеме с цифровым сигналом: потеря синхронизации или искажение данных по отдельным каналам. При длинных кабелях ухудшение сигнала случается даже на современных стандартах HDMI.

Кроме кабеля, виновниками могут быть разъёмы с плохим контактом, электромагнитные наводки, несовместимость разрешения или частоты обновления, баги прошивки приставки или телевизора и даже проблемы с питанием усилителей сигнала.

Как быстро проверить и сузить круг причин

Первое правило: посмотрите на элементарные вещи. Потрогайте и переустановите разъёмы, убедитесь, что штекеры до конца вставлены и не искривлены.

Простые замены часто дают ответ — заменить кабель на короткий или подключить приставку к другому HDMI‑входу телевизора. Если полосы исчезают, дело в качестве или длине кабеля либо в конкретном входе телевизора.

Подключите другую источник сигнала к тому же кабелю — ноутбук или плеер. Это покажет, связана ли проблема с приставкой. Также попробуйте другой кабель: если короткий кабель работает без полос, длинный требует внимания.

Настройки телевизора и приставки, которые надо проверить

Иногда проблема решается без аппаратных затрат: измените разрешение вывода приставки на более низкое и отключите «глубокие цвета» или HDR. Эти режимы увеличивают объём передаваемых данных и чувствительны к качеству канала.

Понижение частоты обновления с 60 Гц на 50 Гц или переход с 4K на 1080p тоже стоит испытать. Не забудьте обновить прошивки приставки и телевизора: производители иногда закрывают баги HDMI‑совместимости.

Аппаратные решения: замена кабеля и усиление сигнала

Пассивные HDMI‑кабели стандартного типа хорошо работают до 5–7 метров, дальше сигнал начинает деградировать. Для длинных трасс есть несколько надёжных вариантов.

Первый — активный HDMI‑кабель с встроенным усилителем сигнала. Он способен корректно передавать 4K на 15–30 метров, но требует питания от источника HDMI или внешнего адаптера.

Второй — оптоволоконный HDMI: превращает электрический сигнал в световой и обратно, устойчив к наводкам и пропускает 4K/60 на десятки метров без потерь. Дороже, но надёжно.

HDMI по витой паре и репитеры

HDMI‑удлинители по кабелю витая пара (Cat5e/6) — популярное решение для магистральных разводок. Комплект из передатчика и приёмника даёт стабильный сигнал на 50–100 метров в зависимости от стандарта.

Есть также активные репитеры и усилители сигнала, которые ставятся в линию. Они недороги и просты в использовании, но важно выбирать устройства с поддержкой нужного разрешения и HDR, иначе получим искажения или отсутствие картинки.

Экранные помехи, заземление и фильтры

Вертикальные полосы иногда вызваны электромагнитными наводками: рядом мощные трансформаторы, роутеры с плохой экранировкой или проложенные рядом силовые линии. Попробуйте отдалить кабель или изменить его маршрут.

Ферритовые кольца и фильтры на кабеле помогают уменьшить высокочастотные помехи. Если телевизор и приставка подключены к разным розеткам с разными фазами, возможна проблема «земляной петли» — грозящий фон и искажения. В таком случае пригодится изолятор заземления или правильное подключение всех устройств к одной линии.

Как выбрать кабель: таблица сравнения основных вариантов

Ниже — краткая таблица, которая поможет выбрать подходящий тип кабеля для вашей задачи.

Тип кабеля	Эффективная длина	Плюсы	Минусы
Пассивный HDMI	до 5–7 м	дёшево, универсально	падает качество на длинных дистанциях
Активный HDMI	15–30 м	усиление сигнала, поддержка 4K	дороже, требует питания
Оптоволоконный HDMI	30–100+ м	устойчив к помехам, длинные дистанции	высокая цена
HDMI по Cat6 (удлинитель)	50–100 м	экономично для больших расстояний	требует комплект передатчик/приёмник

Практические советы по покупке и монтажу

При выборе кабеля обращайте внимание не на громкие надписи, а на реальные спецификации: поддерживаемое разрешение, пропускную способность (Gbps) и тип экранирования. Сертификат HDMI и возможность возврата товара — полезные вещи.

Монтаж тоже важен: избегайте резких изгибов, не тяните кабель через металлические конструкции без изоляции и не прокладывайте рядом с силовыми кабелями. Качественные коннекторы и аккуратная пайка контактных площадок в удлинителях уменьшают риск плохого контакта.

Пошаговый план действий при появлении полос

Следуйте алгоритму, чтобы не тратить время на ненужные покупки. Такой порядок проверок обычно выявляет причину в первые 15–30 минут.

• Убедитесь в плотном подключении штекеров и исправности разъёмов.
• Подключите короткий кабель и проверьте изображение.
• Попробуйте другой HDMI‑вход телевизора и другой источник сигнала.
• Измените разрешение и отключите расширенные цветовые режимы.
• Если полосы связаны с длиной кабеля, замените его на активный или оптоволоконный вариант.
• Проложите кабель по другому маршруту и установите ферритовые кольца.
• Проверьте питание репитеров или активных кабелей.

Мой опыт: как я решал похожую задачу

У меня была приставка, которая при подключении через 12‑метровый пассивный кабель показывала ряды тонких вертикальных полос. Короткий кабель проблему исключил, поэтому виновником оказался именно длинный отрезок.

Я сначала попытался обойтись репитером, но дешёвый усилитель только временно улучшал картинку. Решение пришло после установки оптоволоконного кабеля: картинка стала ровной, исчезли артефакты и снизилась задержка. Опыт показал — иногда лучше сразу инвестировать в правильный тип кабеля, чем долго экспериментировать с ненадёжными «улучшалками».

Когда стоит обратиться к специалистам

Если простые проверки не дают результата и полосы присутствуют даже при коротком кабеле или на других устройствах, проблема может быть в аппаратной части телевизора или в приставке. В таких ситуациях имеет смысл привлечь сервисный центр.

Специалисты проверят матрицу телевизора, цепи конвертации сигнала и плату обработки изображения. Иногда замена платы обработки HDMI или перепайка разъёма решает проблему быстрее и дешевле, чем покупка нового телевизора.

Что важно помнить покупая оборудование

Покупайте кабели и репитеры с гарантией и читайте отзывы реальных пользователей, обращая внимание на похожие сценарии использования. Не стоит экономить на кабеле, если требуется стабильная передача 4K/60 или HDR на значительное расстояние.

Кроме того, при покупке активных решений уточняйте источник питания и совместимость с форматом цветности и HDR. Это убережёт от сюрпризов после установки.

Коротко о правильном подходе к устранению проблемы

Главное — системный подход: сначала диагностика, затем выбор решения, а не хаотичные замены. Начните с простых тестов, фиксируйте результаты и переходите к более серьёзным методам только при необходимости.

Чёткая последовательность экономит время и деньги и даёт уверенность в том, что вы устраняете корень проблемы, а не временно маскируете её.

Вертикальные полосы при длинном HDMI‑кабеле — частая, но решаемая задача. Подходящий кабель или усилитель, правильные настройки и аккуратная прокладка обычно возвращают картинке здоровье. Если вы системно пройдёте предложенные шаги, высока вероятность, что изображение станет ровным и стабильным без лишних трат.
