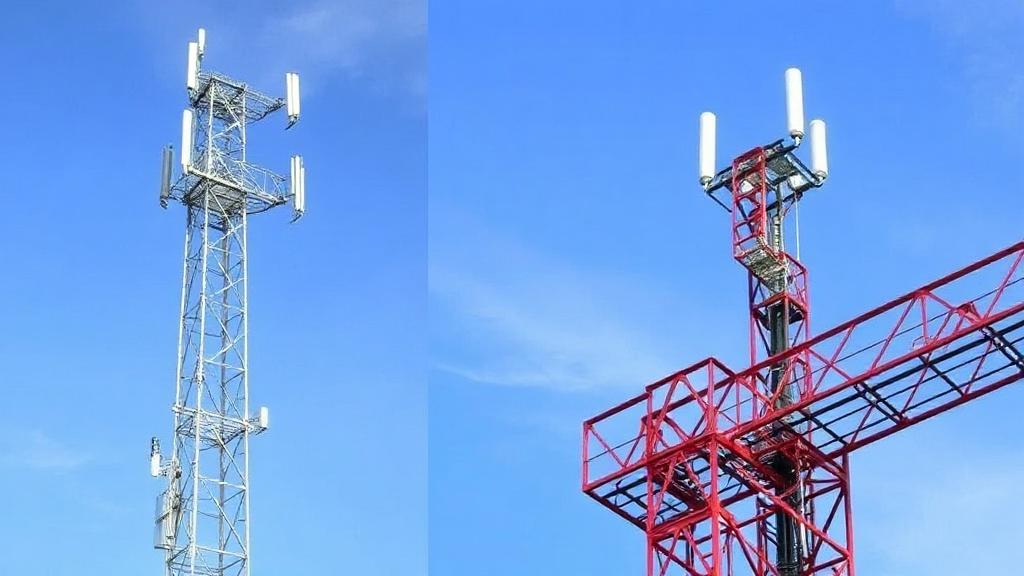

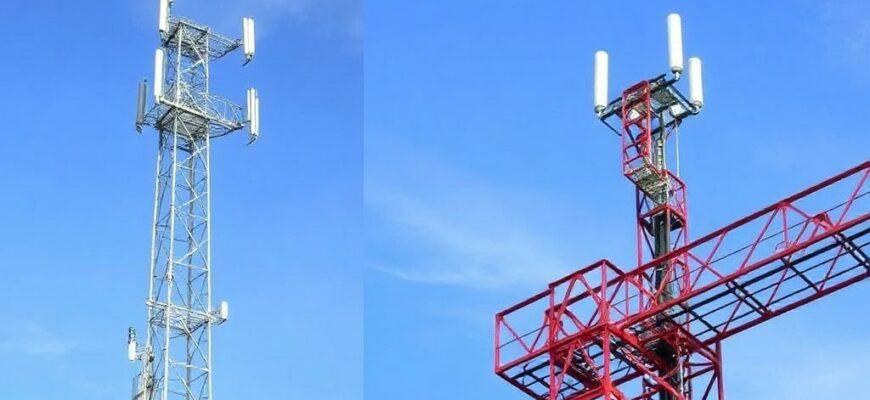

Металл рядом с антенной способен как подстраховать сигнал, так и полностью его испортить. Понимание механики взаимодействия радиоволн с металлическими объектами помогает избежать потерь в качестве приёма и найти простые инженерные решения. В этой статье разберём физику явлений, типичные источники проблем, методы измерения и практические приёмы установки антенн, которые реально работают в полевых условиях.
- Как металлические объекты влияют на радиоволны
- Типы металлических конструкций и характер их влияния
- Типичные источники побочных эффектов
- Краткая таблица влияния и рекомендаций
- Как измерять и диагностировать проблемы
- Практические приёмы установки антенн
- Особенности фидерной системы и заземления
- Как бороться с мультипутём и отражениями
- Примеры из практики
- Особые ситуации и инженерные решения
- Дополнительные факторы, которые нужно учитывать
Как металлические объекты влияют на радиоволны
Металлические поверхности отражают радиоволны, меняя направление их распространения и создавая дополнительные пути прохождения сигнала. Отражённые волны приходят к приёмнику с задержкой по фазе, что ведёт к интерференции и флуктуациям уровня сигнала.
Кроме отражения, металл может резко менять импеданс антенны при близком расположении, сдвигая резонанс и повышая стоячие волны на фидере. В ближней зоне антенны сильные индуцированные токи в металле искажают диаграмму направленности, порой делая антенну практически бесполезной в нужном секторе.
Типы металлических конструкций и характер их влияния
Крупные металлические объекты вроде стен зданий и металлических фасадов формируют устойчивые отражения и сильный эффект экранирования в направлении тени. Маленькие объекты, например водосточные трубы или ограждения, дают локальные рассеяния и могут реально ухудшать приём в конкретной полосе частот.
Подвижные металлоконструкции, такие как автомобили или лифтовые кабины, добавляют временную мультипутевую составляющую сигнала. Их движение вызывает быстрые фады и скачки уровня, что особенно заметно при цифровой передаче, где потери кадра происходят при резком падении SNR.
Типичные источники побочных эффектов
Вот список наиболее распространённых элементов, которые мешают антеннам: металлическая кровля, водостоки, дымоходы, опоры, решётки и транспорт. Каждый из этих элементов по-разному взаимодействует с волной в зависимости от размеров и расстояния до антенны.
Особенно коварны конические или изогнутые поверхности, которые распределяют отражённую энергию в широкий угол и создают сложную картину интерференции. Плоские отражатели дают более предсказуемые эхо, но могут формировать явные «мёртвые» зоны за счёт сильной тени.
Краткая таблица влияния и рекомендаций
| Объект | Эффект | Рекомендация |
|---|---|---|
| Металлическая крыша | Сильное отражение, тень под углом | Поднять антенну выше крыши или сместить в сторону |
| Водосточные трубы | Локальные рассеяния, многопутность | Отдалить на ≥0.5–1 м или установить диэлектрический держатель |
| Автомобиль | Временные фады при движении | По возможности обеспечить линию видимости, использовать антенну с узкой диаграммой |
Как измерять и диагностировать проблемы
Для объективной оценки применяют индикаторы уровня сигнала, спектроанализаторы и анализаторы сети для измерения КСВ и импеданса. Приёмник с логгингом SNR и BER показывает, как меняется качество в реальном времени, что важно для цифрового вещания и беспроводных сетей.
Полевое картирование уровня поля — рациональный ход: методично перемещая приёмник вокруг антенны, вы увидите «горячие» и «холодные» зоны. Также полезно сравнивать поведение при закрытых и открытых направлениях (например, временно демонтируя близкий металлический предмет) — это часто быстро выявляет виновника.
Практические приёмы установки антенн
Простейшее правило — держать металлические предметы на расстоянии, превышающем размер волны в используемом диапазоне. Для VHF/UHF это часто означает минимум полметра-метр, а для КВ — несколько метров в зависимости от длины волны.
Ниже перечислены конкретные рекомендации, которые сработали многократно на практике:
- Поднимайте антенну повыше — высота часто важнее приближения к металлоконструкциям.
- Используйте неметаллические крепления и удлинители из композитов или пластика.
- Если у антенны есть резонансная заземляющая плоскость, следите за её формой и удалением от посторонних металлов.
Особенности фидерной системы и заземления
Маршрутизация кабеля имеет значение: близко проходящий кабель вдоль металлического парапета может индуцировать токи и вносить шумы. Ферритовые клипсы и корректная организация заземления снижают паразитные токи и улучшают стабильность системы.
Также важно контролировать КСВ при установке: изменения резонанса антенны рядом с металлом отражаются в показаниях анализатора. Подстройка длины фидера или установка согласующих устройств вернёт систему в рабочее состояние без радикальных перемещений антенны.
Как бороться с мультипутём и отражениями
Если мультипутевое распространение существенно ухудшает приём, есть несколько рабочих путей: использование направленных антенн, установление другой высоты или применение поглощающих материалов. В ряде случаев помогает небольшая перестановка — даже смещение на полметра меняет картину интерференции.
Технологические методы включают diversity-приём (несколько антенн), MIMO и цифровые алгоритмы коррекции ошибок. Эти решения дороже, но эффективны там, где физически убрать отражатель невозможно.
Примеры из практики
Однажды я монтировал DVB-T антенну на балконе многоэтажки рядом с металлическим ограждением. Подняв антенну на 1,2 метра выше ограждения и развернув её на пару градусов, мы получили устойчивый прирост SNR на 6–8 дБ, что автоматически разрешило проблему артефактов в картинке.
В другом случае радиолюбитель пожаловался на высокий КСВ у вертикальной антенны рядом с кирпичным дымоходом, усиленным металлическим фартуком. Перенос антенны на противоположную сторону крыши и корректировка радиев помогли снизить КСВ и повысить дальность связи на сотни километров в диапазоне КВ.
Особые ситуации и инженерные решения
Иногда металл используется намеренно — например, в виде отражателя для усиления в нужном направлении. В таком случае важно рассчитать размеры и положение отражателя относительно длины волны. Малейшее несоответствие приводит к провалам в диаграмме направленности.
Если конструкция неизбежна — например, антенна монтируется рядом с металлической оболочкой здания — рассматривайте использование фазовых решёток, компенсирующих элементов или активных устройств автоматики, которые поддерживают оптимальную подстройку антенны в реальном времени.
Дополнительные факторы, которые нужно учитывать
Коррозия и механическая нестабильность металлических частей влияют на электрические характеристики со временем. Регулярный осмотр и антикоррозийная обработка продлевают срок службы антенны и сохраняют предсказуемость её поведения.
Также не забывайте о безопасности: металлоконструкции требуют правильного молниезащитного заземления, особенно если антенна поднята над зданием. Неправильно выполненное заземление способно не только снизить качество приёма, но и создать реальную угрозу для оборудования и людей.
Взвешивая все факторы, практикуйте методичный подход: измерьте, измените одно действие, снова измерьте. В большинстве случаев улучшение достигается комбинацией простых приёмов — небольшой перестановки, корректной маршрутизации кабеля и внимательной настройки заземления. Так вы получите стабильный приём без долгих и дорогих экспериментов.
