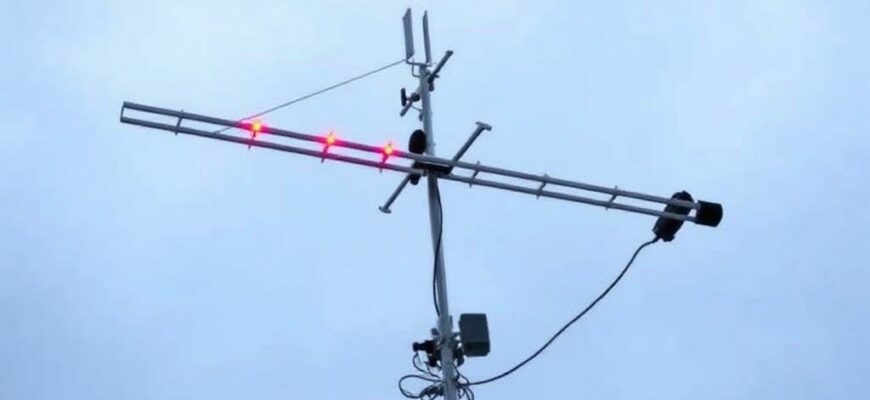

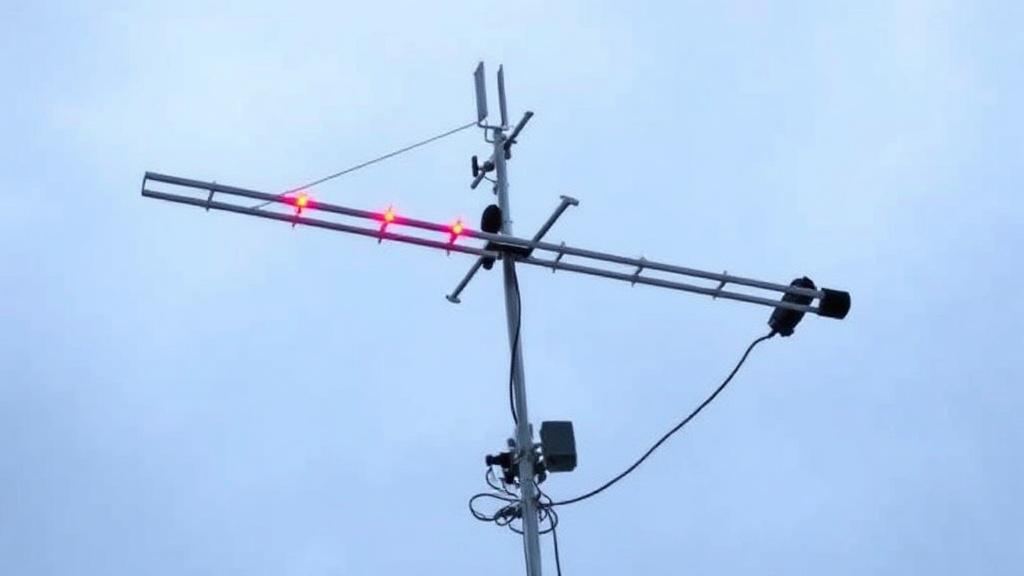

Когда зима приходит со снегом и наледью, даже самая дорогая антенногое система теряет чувствительность: изгибы, наледь, металлические элементы покрываются льдом и меняют характеристики приёма. Подогрев элементов — простая и эффективная мера, но сколько энергии потребуется на самом деле? В этой статье я разбираю пошагово, какие физические параметры влияют на требуемую мощность, как оценить её по площади активной поверхности и насколько важно учитывать ветер и длительность холодного периода.
- Какие факторы влияют на требуемую мощность обогрева
- Простая формула для первоначальной оценки
- Почему именно h и как его выбирать
- Учет таяния снега и льда — когда это важно
- Практические шаги расчёта — от теории к цифрам
- Таблица примеров расчёта мощности
- Энергопотребление за сезон и роль термостата
- Пример: расчёт энергии и стоимости
- Практические рекомендации по реализации
- Личный опыт и практические заметки
- Ошибки, которых стоит избегать
Какие факторы влияют на требуемую мощность обогрева
Главный принцип прост: обогрев должен компенсировать теплопотери антенны в условиях конкретного региона. Эти потери зависят от площади нагреваемой поверхности, разницы температур между нагреваемым элементом и окружающей средой, скорости ветра и излучательных потерь.
Кроме того, стоит учитывать дополнительную нагрузку, если нужно не только поддерживать положительную температуру, но и активно топить нарастающий снег или лёд. И, наконец, практические факторы — эффективность терморегуляции, расположение нагревательных элементов и источник питания — сильно влияют на реальную потребляемую энергию.
Простая формула для первоначальной оценки
Для первичной оценки удобно пользоваться формулой суммарной тепловой мощности:
P ≈ A · h · (Tset − Tair) + Pmelt,
где P — требуемая мощность, A — активная поверхность (м²), h — коэффициент теплоотдачи (Вт/м²·К), Tset — целевая температура поверхности (°C), Tair — минимальная температура окружающей среды (°C), Pmelt — дополнительная мощность для таяния снега/льда (Вт).
Почему именно h и как его выбирать
Коэффициент h описывает суммарный эффект конвекции и излучения. В условиях уличной установки доминирует конвекция, то есть ветер. Радиационные потери при температурах около нуля невелики и обычно составляют доли ватта на квадратный метр на каждый градус разницы.
Практически, для грубой оценки берут значения h в зависимости от ветра: около 8–12 Вт/м²·К при штильной погоде, 20–30 при умеренном ветре и 40–60 при сильном ветре или шквальном порыве. Выбор влияет на результат напрямую — при ветре вдвое выше нужна примерно вдвое большая мощность.
Учет таяния снега и льда — когда это важно
Если цель лишь держать металл немного выше точки замерзания, то Pmelt можно пренебречь. Но при сильном снегопаде или намерении растапливать нарастающий слой, рассчитывают дополнительно энергию плавления. Для оценки используют скорость осадки в мм/ч и плотность снега.
При грубой оценке: лёгкий снег 1 мм/ч по площади 1 м² даёт массу порядка 0,1 кг/ч (при плотности ~100 кг/м³). Теплота плавления льда 334 кДж/кг, значит для 1 мм/ч требуется ~9–10 Вт на м². Для сильного снегопада 5–10 мм/ч это уже десятки ватт на м².
Практические шаги расчёта — от теории к цифрам
Шаг 1. Оцените активную поверхность антенной системы A — все элементы, которые нужно обогревать. Для типичной комнатной/дачной Yagi это 0,2–0,8 м², для больших спутниковых рефлекторов — несколько квадратных метров.
Шаг 2. Определитесь с целевой температурой Tset. Для предотвращения обледенения часто достаточно +1…+5 °C, но при сильных морозах или обильных осадках может понадобиться держать выше +5 °C.
Шаг 3. Выберите h в зависимости от типичных ветров. Для страховой оценки при сильных ветрах берите h в верхней части диапазона. Потом рассчитайте P по формуле и добавьте Pmelt, если ожидаются интенсивные осадки.
Таблица примеров расчёта мощности
Ниже — примерные расчёты для трёх площадей антенных элементов при установке Tset = +2 °C. В качестве окружающих температур взяты −10, −20 и −30 °C, а h приняты как 10 (штиль), 25 (умеренный ветер) и 50 (сильный ветер).
| Площадь A (м²) | h (Вт/м²·К) | Tair (°C) | ΔT (K) | P (Вт) |
|---|---|---|---|---|
| 0.2 | 10 | −10 | 12 | 24 |
| 0.2 | 25 | −20 | 22 | 110 |
| 0.2 | 50 | −30 | 32 | 320 |
| 0.6 | 10 | −10 | 12 | 72 |
| 0.6 | 25 | −20 | 22 | 330 |
| 0.6 | 50 | −30 | 32 | 960 |
| 1.2 | 10 | −10 | 12 | 144 |
| 1.2 | 25 | −20 | 22 | 660 |
| 1.2 | 50 | −30 | 32 | 1920 |
Эти цифры показывают, что при сильном ветре и низких температурах даже небольшая антенна требует сотен ватт, если нужно постоянное поддержание температуры. Но реальная средняя нагрузка обычно меньше благодаря термостатам и прерывистой работе.
Энергопотребление за сезон и роль термостата
Для оценки энергозатрат умножьте полученную мощность на часы холодного периода. Например, при P = 200 Вт и длительности 90 дней (≈2160 ч) суммарная энергия ≈ 432 кВт·ч. Это значительная величина, если питание идёт от сети.
Термостат и датчик температуры позволяют снизить среднее потребление: обогрев работает по циклу включения/выключения, поддерживая заданную температуру. В зависимости от конструкции и условий фактическая доля работы (duty cycle) может составлять 20–60%. Поэтому при проектировании стоит учитывать не только пиковую, но и среднюю нагрузку.
Пример: расчёт энергии и стоимости
Допустим, для антенны A = 0,6 м² при умеренном ветре h = 25 и Tmin = −20 °C мы получили P ≈ 330 Вт. Если холодный период длится 60 дней (1440 ч) и термостат обеспечивает среднюю загрузку 40%, тогда средняя потребляемая мощность ≈ 132 Вт, а суммарная энергия ≈ 190 кВт·ч.
Чтобы оценить стоимость, умножьте кВт·ч на вашу тарифную ставку. Важно заранее понять, допустима ли такая нагрузка для автономного питания или нужен доступ к сети.
Практические рекомендации по реализации
- Размещайте нагревательные элементы локально на тех частях конструкции, где лёд нарушает работу — на зеркалах, штыревых элементах и местах стыков. Это экономит энергию по сравнению с обогревом всей мачты.
- Используйте термостаты с гистерезисом и датчики, защищённые от влаги. Контроллеры с возможностью удалённого мониторинга помогают оперативно реагировать на поломки.
- Применяйте материалы и проводку, рассчитанные на уличные условия: УФ‑стабилизированные кабели, герметичные соединения и предохранители.
- Если питание автономное, тщательно планируйте батареи и солнечные панели с учётом пиковых нагрузок и запасом на несколько пасмурных дней.
- Проверяйте влияние нагревательных полос на параметры антенны: правильное расположение и экранирование помогут избежать заметного ухудшения приёма.
Личный опыт и практические заметки
На моём дачном объекте антенна площадью примерно 0,4 м² в холодные сезоны часто покрывалась инейком при влажной погоде. Пробовал два подхода: равномерный нагрев всей конструкции и локальные нагревательные ленты. Второй показал себя эффективнее — при мощности порядка 60–120 Вт на всю систему элементы оставались чистыми, а среднемесячное потребление оказалось ниже ожидаемого благодаря термостату.
Также важно тестировать систему в реальных условиях: иногда сильные порывы ветра охлаждают металлоконструкцию гораздо сильнее, чем предполагается по усреднённым данным, и это требует корректировки h и увеличения пиковой мощности.
Ошибки, которых стоит избегать
Не стоит ориентироваться только на «усреднённые» значения мощности на метр — расчёт всегда должен привязываться к конкретному месту установки и ожидаемым погодным условиям. Частая ошибка — недооценка ветра и, как следствие, занижение h и требуемой мощности.
Также не экономьте на термостатах и защите электрики. Даже высокомощный нагреватель будет бесполезен, если из‑за плохой герметизации сгорит контроллер или обрыв кабеля оставит систему без питания в самый нужный момент.
Подводя итог: практика показывает, что правильный расчёт начинается с честной оценки площади элементов, минимальной температуры и ветровых условий. Формула P ≈ A·h·ΔT даёт рабочую базу, к которой добавляют мощность на таяние при необходимости и корректируют режим работы с помощью термостата. Такой подход позволяет спроектировать систему, которая действительно защищает приём без неоправданно больших энергозатрат.
