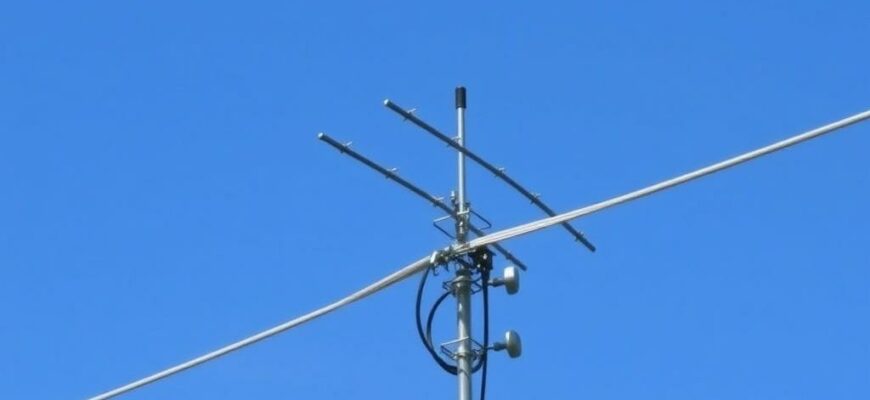

Как рассчитать необходимую длину и сечение заземляющего провода для ТВ‑антенны

Правильное заземление антенны — не формальность, а гарантия безопасности, работоспособности приёма и защита от ударов электрической разрядности. В этой статье подробно разберём, как практично подойти к выбору длины и сечения проводника, какие материалы предпочесть и какие простые расчёты помогут оценить ситуацию на месте.

Зачем вообще заземлять ТВ‑антенну

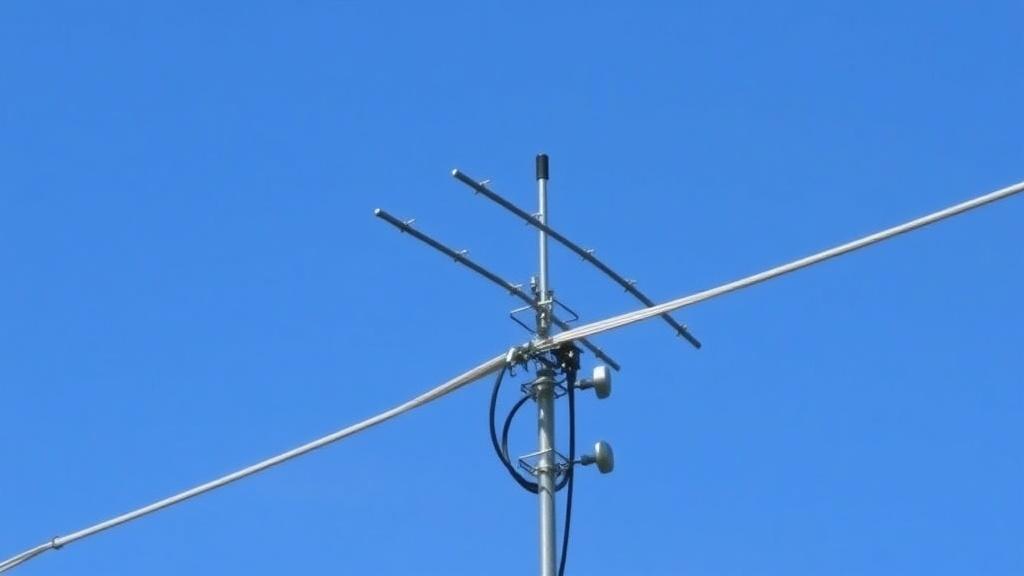

Антенна на крыше находится в самой уязвимой части здания относительно молний и наводок. Без устойчивого заземления импульс тока может пойти через кабель в помещение, вывести из строя телевизор и другое оборудование, а также создать риск возгорания.

Кроме молнии, заземление уменьшает помехи от статического электричества и повышает помехозащищённость приёма. Корректный контур обеспечивает равновесие потенциалов и снижает вероятность повреждений при перенапряжениях.

Основные принципы выбора длины проводника

В идеале провод от антенны до точки заземления должен быть максимально коротким и прямым. Чем длиннее путь тока при импульсе, тем выше индуктивность и сопротивление, и тем сильнее падение напряжения на проводнике.

Избегайте петель и лишних изгибов: петли увеличивают вероятность индуцирования напряжений. Если необходимо обойти препятствие, старайтесь делать плавные радиусные перегибы и минимизировать общую длину маршрута.

Как измерить и учесть длину в расчётах

Для расчёта длины отмерьте расстояние по трассе прокладки, по которой пойдёт провод — от точки установки антенны до ближайшего эффективного заземления (заземляющего стержня, контура или входа в общую систему заземления здания). Обязательно учитывайте высоту мачты и точку крепления на крыше.

Практический приём — добавлять запас 5–10 % на крепления и обходы. Если провод идёт внутри конструкции, учтите, что каждый излом прибавляет эквивалентный кусок; суммарная длина важнее, чем прямая дистанция по горизонтали.

Выбор материала и сечения: практика и рекомендации

Материал имеет значение. Медь — предпочтительный выбор из‑за низкого удельного сопротивления, хорошей коррозионной стойкости и гибкости. Оцинкованная или нержавеющая сталь дешевле, но имеет более высокое сопротивление и хуже ведёт себя при тепловых нагрузках импульсного тока.

Строители и монтажники обычно опираются на эмпирические рекомендации, а не на сложные формулы для импульсного тока. Ниже — ориентир по сечениям, который хорошо работает в бытовых условиях.

Длина трассы до точки заземления	Рекомендуемое сечение медного проводника	Комментарий
До 10 м	6 мм²	Для большинства обычных домовых антенн достаточно; гибкий многожильный провод удобен в монтаже.
10–20 м	10 мм²	Увеличенное сечение снижает нагрев и падение потенциала при импульсах.
Более 20 м	16 мм² или более	Рекомендуется также рассмотреть параллельное соединение проводников или дополнительный контур заземления.

Почему именно такие величины

Эти номера — практическая адаптация инженерных требований для бытовых систем. Медь сечением 6 мм² даёт низкое постоянное сопротивление и достаточную прочность для коротких пробегов. Если трасса длинная, увеличенное сечение уменьшает индуктивные и тепловые эффекты от скачков тока.

Если вы сомневаетесь, лучше выбрать провода с запасом по сечению — это дешёвая страховка и долгий срок службы. В ряде случаев разумнее проложить два параллельных провода меньшего сечения, чем один тонкий.

Простой расчёт сопротивления провода

Чтобы понять, насколько провод «помогает» отводу тока, можно оценить его постоянное сопротивление по формуле R = ρ·L / S, где ρ — удельное сопротивление меди, L — длина проводника, S — поперечная площадь.

Для меди ρ примерно 1,7·10⁻⁸ Ом·м. Например, при длине 10 м и сечении 6 мм² сопротивление будет порядка 0,03 Ом. Это показывает, что основное ограничение при молниевом импульсе — не только постоянное сопротивление, но и индуктивность, форма тока и контактные сопротивления.

Требования к сопротивлению заземления и как его измерять

Ориентир для общей защитной эффективности — стремиться к сопротивлению контура заземления менее 10 Ом. В идеале — ближе к 4–8 Ом, особенно в районах с высоким риском гроз или при наличии дорогого оборудования.

Измерять сопротивление земли нужно специальным прибором методом трёх плетей (методом падения напряжения). Простые мультиметры здесь неприменимы. Если значение высокое, добавляйте дополнительные электроды или улучшайте контакт с землёй — например, расширяйте заземляющий контур или используйте более длинные стержни.

Типовые примеры и расчёты

Пример 1. Мачта на частном доме, точка заземления в 6 м по прямой от крепления. Маршрут с учётом обходов — 8 м. На практике достаточно медного проводника 6 мм². Если почва сухая и резистивная, стоит дополнительно пробить один или два штыря рядом с точкой заземления.

Пример 2. Антенна на многоквартирном доме, трасса до общего заземления 25 м. Здесь предпочтительнее медь 16 мм² или два параллельных провода по 10 мм². Также имеет смысл связаться с обслуживающей организацией и интегрировать антенную точку в общий контур здания.

Монтажные нюансы и аксессуары

Соединения должны быть механически прочными и минимально сопротивляться коррозии. Для медных проводников используются специальные зажимы из нержавеющей стали с покрытием или лужёные зажимы. Избегайте соединения меди с оцинкованной сталью без переходных зажимов — это приводит к электрохимической коррозии.

Обязательно монтируйте заземляющий хомут на мачте на самом низком возможном месте и максимально прямым маршрутом к заземлению. Коаксиальный кабель лучше заземлять через экранный зажим у входа в помещение и устанавливать разрядник на кабель, если есть риск перенапряжений.

Защитные устройства

Газоразрядные разрядники и транзитные УЗИП для антенных входов реально снижают вероятность пробоя при импульсных перенапряжениях. Они не заменяют основной контур заземления, но существенно дополняют систему защиты.

Важно, чтобы все защитные элементы были заземлены на одну общую шину или контур — разность потенциалов между местами заземления приводит к вытеканию тока через бытовую технику.

Что делать, если сопротивление слишком велико

Если измерение показало значение выше целевого, есть несколько последовательных шагов: углубить или добавить штыри, соединить несколько металлических проводников в контур, увеличить сечение провода и улучшить контакт с влажной зоной почвы путём добавления электропроводного заполнителя вокруг штырей.

В тяжелых случаях имеет смысл вырыть контур из нескольких горизонтальных проводников и соединить их с вертикальными штырями. Это уже ближе к профессиональному молниезащитному решению, но часто единственно верный путь в тяжелых почвенных условиях.

Личный опыт

Наблюдая работу антенной сети у соседей по дачному посёлку, я видел два типичных подхода. Первый — минимализм: тонкий провод сразу в землю. Это дешево, но через год-полтора часто возникают проблемы. Второй — разумный запас: медь 10 мм², короткая прямая трасса и разрядник на кабеле. В этом случае техника служит дольше, помех меньше, а хозяева спокойнее.

Однажды при ремонте антенны на многоквартирном доме мы увеличили сечение и добавили два вертикальных штыря. Результат — падение сопротивления с 18 Ом до 6 Ом, и после следующей грозы ни один из телевизоров в подъезде не пострадал.

Проверочный список перед монтажом

• Измерьте реальную длину трассы с учётом обходов и высоты мачты.
• Выберите материал — медь предпочтительна; определите сечение по таблице выше.
• Планируйте маршрут без петель и с минимальным числом креплений.
• Подготовьте качественные зажимы и защитные устройства на кабель.
• После монтажа измерьте сопротивление заземления и при необходимости улучшайте контур.

Рассчитанный и аккуратно смонтированный заземляющий провод — не дань моде, а практическая защита вашего оборудования и безопасности людей. Даже простые правила — короткий путь, надёжные контакты и разумный запас по сечению — дают колоссальный эффект в реальной жизни.
