Интеграция бытовой электроники в промышленные системы управления перестала быть экзотикой — иногда нужно, чтобы медиаплеер или ТВ‑приставка подчинялись контроллеру в диспетчерской. В этой статье я пошагово разберу подходы и практические детали: от выбора интерфейса до настройки карт регистров и отладки связи. Материал рассчитан на инженера автоматизации или системного интегратора, который готов связать HDMI‑мир с Modbus‑инфраструктурой.
- Обзор задач и архитектуры системы
- Выбор Modbus: RTU или TCP
- Аппаратные решения и интерфейсы
- HDMI‑CEC и прямое управление
- Примерная схема реализации
- Пример карты регистров Modbus
- Программная часть: логика шлюза и обработка команд
- Примеры механизмов управления
- Безопасность, надёжность и электрические нюансы
- Отладка и инструменты
- Практические советы и часто встречающиеся проблемы
Обзор задач и архитектуры системы
Перед началом важно чётко определить, какие функции приставки потребуется управлять извне: включение, переключение каналов, регулировка громкости, выбор источника сигнала, запуск приложений или получение статуса. От этого зависит выбор аппаратного интерфейса и способ передачи команд. Неправильный выбор на раннем этапе приводит к лишним затратам и задержкам в проекте.
Основная архитектурная идея проста: между Modbus‑сетью и ТВ‑приставкой ставится шлюз, который переводит Modbus‑запросы в команды, понятные приставке. Вариантов шлюза несколько: аппаратный (RS‑485 ↔ IR/CEC/Ethernet), программный (Raspberry Pi, PLC с поддержкой Modbus) или готовые промышленные шлюзы от производителей. Каждый вариант имеет свои преимущества по надежности, скорости и стоимости.
Выбор Modbus: RTU или TCP
Modbus RTU по шине RS‑485 традиционно используется в промавтомате и обеспечивает устойчивую многоточечную связь на дальние расстояния. Если инфраструктура объекта уже построена на RS‑485, стоит предпочесть RTU — так проще интегрироваться в существующую сеть. В современных инсталляциях часто выбирают Modbus TCP поверх Ethernet: это упрощает настройку и позволяет использовать стандартные сетевые шлюзы.
На практике я часто комбинирую оба подхода: на уровне здания — Ethernet/Modbus TCP, а внутри щита — преобразователь в RS‑485 для подчинённых устройств. Это помогает снизить стоимость кабельной разводки и сохранить совместимость с контроллерами. Важно заранее согласовать скорость, таймауты и адресацию, чтобы избежать конфликтов в сети.
Аппаратные решения и интерфейсы
Простейший путь для управления классической приставкой — использование IR‑излучателя, который имитирует пульт ДУ. Для этого Modbus‑шлюз должен уметь выдавать команду «отправь IR‑код» при записи соответствующего регистра. Такой подход универсален, но не даёт обратной связи о состоянии устройства.
Если доступна Ethernet‑API или telnet у самой приставки, можно обходиться без IR: шлюз переводит Modbus‑запросы в HTTP/JSON или telnet‑команды. Это предпочтительнее с точки зрения надёжности и скорости, и позволяет получать статус и логи от приставки. Проверьте документацию производителя приставки на наличие удалённого управления или открытых API.
HDMI‑CEC и прямое управление
HDMI‑CEC даёт возможность управлять устройствами по HDMI‑кабелю, включая включение, переключение входов и базовые команды. Для использования CEC шлюз должен иметь библиотеку libCEC или подобную, и физический доступ к HDMI‑линиям. Этот метод хорош тем, что команды проходят через существующее соединение без дополнительной проводки.
Ограничение CEC — несовместимость между производителями и ограниченный набор команд. Я однажды сталкивался с инсталляцией, где CEC работал только от телевизора к приставке, но не в обратную сторону, поэтому всегда нужно проверять совместимость конкретных моделей. В таких случаях комбинируют CEC с IR‑излучением как запасной вариант.
Примерная схема реализации

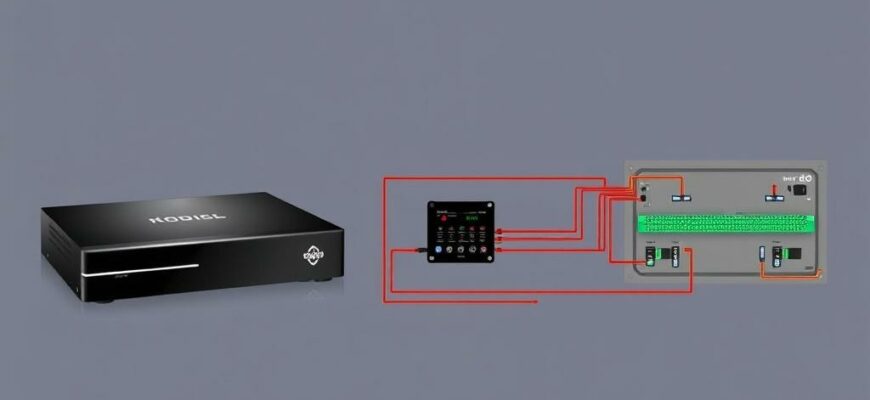

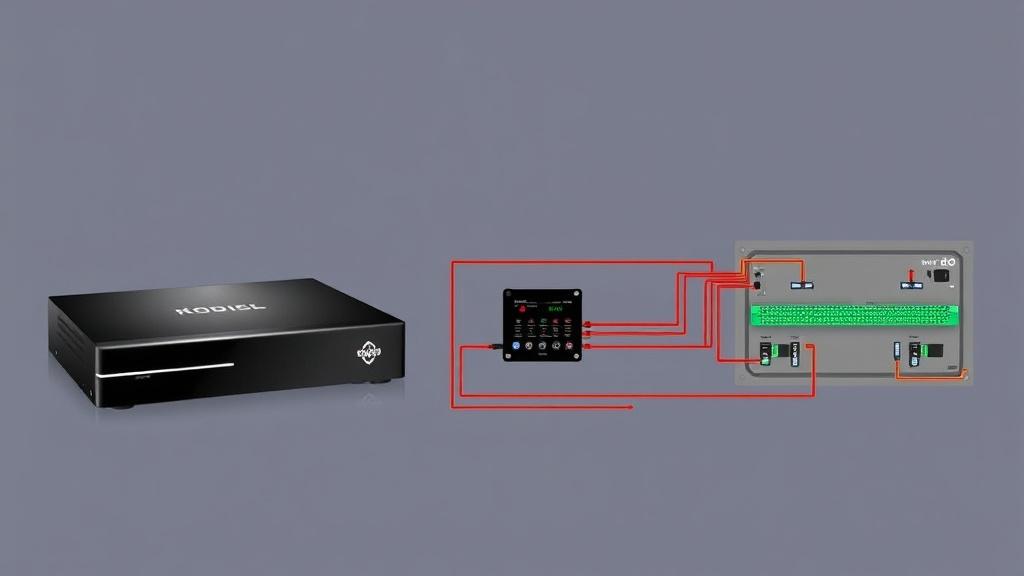

Типичная схема выглядит так: PLC/SCADA ─(Modbus RTU/TCP)─ шлюз‑преобразователь ─(IR/HTTP/CEC)─ ТВ‑приставка. Шлюз может быть промышленным устройством от Moxa, HMS или самодельным на Raspberry Pi с RS‑485 HAT. Правильный выбор зависит от требований по надёжности и скорости реакции. Для критичных систем лучше использовать сертифицированные промышленные шлюзы с поддержкой галванической развязки.
Ниже приведён минимальный набор компонентов для простого проекта: контроллер с Modbus‑поддержкой, RS‑485/Modbus‑шлюз, IR‑передатчик или Ethernet‑мост, а также мониторинг соединения. Дополнительно понадобятся стойкий источник питания и экранированная витая пара для RS‑485, если связь проложена в промзоне. Важно позаботиться о заземлении и развязке, чтобы избежать шумов и помех.
Пример карты регистров Modbus
Для понятного управления вы должны заранее определить карту регистров — какие адреса и типы данных соответствуют функциям приставки. Я рекомендую начинать с небольшого набора: управление питанием, выбор канала, громкость и состояние. Ниже — пример простой таблицы сопоставления.
| Адрес | Тип | Описание | Команда |
|---|---|---|---|
| 1 | Coil (0/1) | Питание (Power) | 1 = Включить, 0 = Выключить |
| 2 | Holding Reg (16‑бит) | Выбор канала | Номер канала (целое) |
| 3 | Holding Reg (16‑бит) | Громкость | 0–100 |
| 4 | Coil | Mute | 1 = Вкл, 0 = Выкл |
| 5 | Input Select | Выбор входа | 0=HDMI1,1=HDMI2,… |
Программная часть: логика шлюза и обработка команд
Шлюз должен выполнять три задачи: принимать Modbus‑запрос, преобразовывать его в команду для приставки и, при наличии, возвращать статус. Код шлюза может быть написан на Python (pymodbus), C/C++ или использовать готовые конфигурации промышленных шлюзов. Важно предусмотреть очереди команд, обработку ошибок и повторные попытки при неудаче.
Для команд, требующих последовательных нажатий (например, переключение каналов по шагам), лучше реализовать атомарные операции в шлюзе, чтобы Modbus‑мастер не управлял таймингом. Шлюз должен подтверждать выполнение записи в регистре только после успешной отправки и, если возможно, подтверждения от приставки. Это упрощает логику на стороне SCADA и делает систему более предсказуемой.
Примеры механизмов управления
IR: шлюз хранит набор IR‑кодов и отправляет нужный пакет при записи регистра. Для управления по API: шлюз формирует HTTP‑запрос к внутреннему веб‑серверу приставки и парсит ответ. Для CEC: шлюз вызывает libCEC и отправляет CEC‑команду, затем ждёт подтверждения по протоколу.
При использовании Raspberry Pi удобна связка: pymodbus server для Modbus TCP/RTU и pigpio или LIRC для IR, плюс libcec для HDMI. Я использовал такую связку в одном шоуруме: Modbus‑запросы от диспетчера мгновенно запускали ролики на приставке через HTTP, а резервным каналом работал IR‑передатчик. Надёжность оказалась приемлемой при условии корректных таймаутов.
Безопасность, надёжность и электрические нюансы
RS‑485 требует правильного подключения: терминаторы по концам линии, спайс‑конфигурация, общая земля по возможности и сопротивления подтяжки. Для промышленных сред обязательна галваническая развязка между Modbus‑линей и питанием приставки. Это защитит оборудование от выбросов и снизит риск отказов.
Также стоит продумать средства защиты от неправильных команд: маскирование доступа, проверка значений перед записью и ограничения по частоте команд. Если приставка может выполнить критическую операцию (например, изменить отображение безопасности), добавьте подтверждение или многоступенчатую авторизацию на стороне контроллера. Безопасность часто упускают из виду, пока не случится инцидент.
Отладка и инструменты
Для тестирования Modbus‑части используйте утилиты mbpoll, Modbus Poll или pymodbus client. Для анализа физического уровня RS‑485 пригодится USB‑RS485 адаптер и логический анализатор для проверки сигналов. Живые логи из шлюза существенно ускоряют поиск неисправностей, поэтому логируйте запросы и ответы, не забывая о безопасности логов.
Для проверки команд приставки полезны инструменты: irsend/irrecord (LIRC), cec-client для CEC и curl для HTTP. В реальном проекте я собираю тест‑скрипты, которые прогоняют базовые сценарии управлением: включение‑выключение, переключение нескольких каналов, стресс‑тест по частоте команд. Это выявляет узкие места на ранних этапах и позволяет настроить таймауты корректно.
Практические советы и часто встречающиеся проблемы
Если приставка не реагирует на IR, проверьте кодировку и длительность пауз между пакетами — разные модели используют разные протоколы. При управлении по API следите за правами доступа и политикой CORS, особенно если используетесь локальные веб‑интерфейсы. Не редкость, когда производитель внедряет шифрование или аутентификацию, о чём заранее нужно узнавать.
Ещё одна частая проблема — конфликт адресов Modbus и неправильные параметры последовательного порта (baud, parity, stop bits). Всегда фиксируйте эти параметры в документации проекта и проверяйте их при подключении нового устройства. Если сеть большая, распределяйте нагрузку и используйте ретрансляторы или сегментирование, чтобы снизить вероятность коллизий.
Реализация интеграции между миром HDMI/IR и промышленным Modbus не всегда тривиальна, но поддаётся системному решению: чёткий план, правильный выбор интерфейса и надёжный шлюз. Если подходить последовательно — определить требования, разработать карту регистров, настроить шлюз и протестировать все сценарии — система будет работать стабильно и безопасно. Личный опыт показывает, что начинать стоит с минимального рабочего набора функций и постепенно расширять его по мере проверки стабильности.
