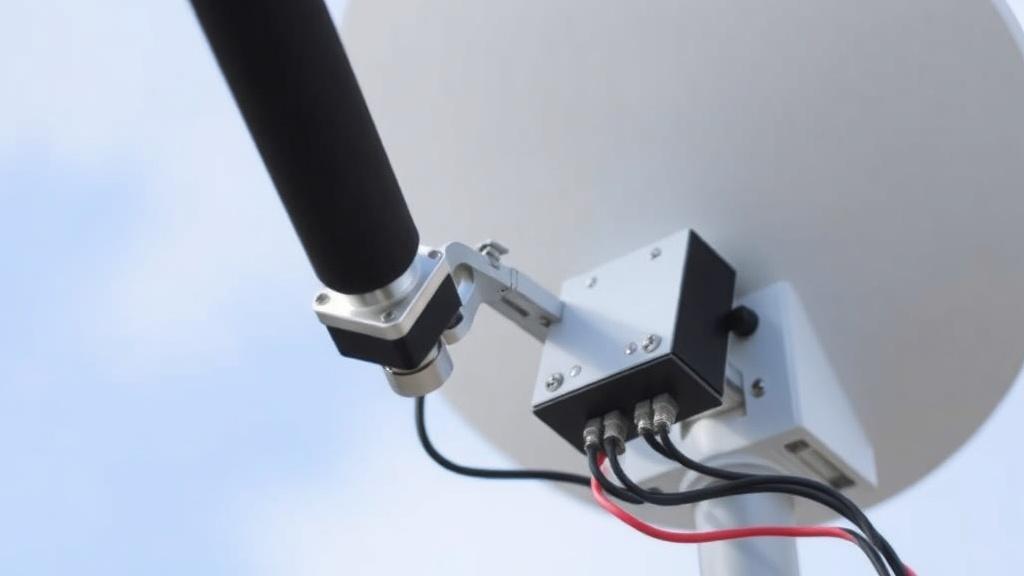

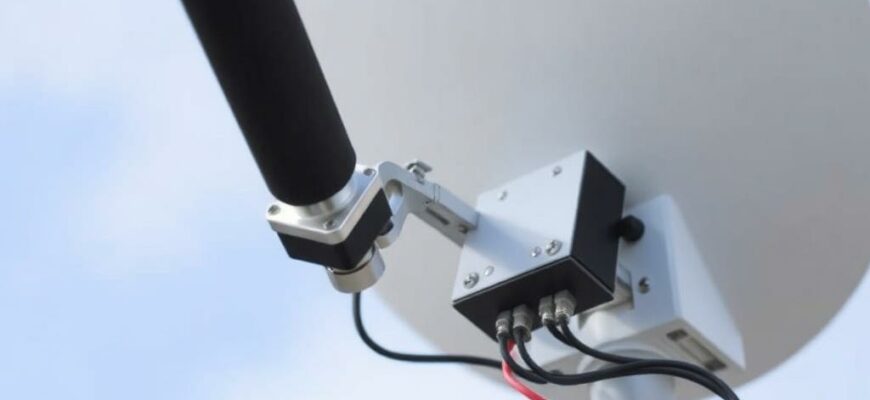

Антенны с интегрированным модулем согласования импеданса: зачем нужны и как влияют на приём

В этой статье разберём, почему интеграция модуля согласования прямо в антенну стала массовым решением для мобильных устройств, IoT-меток и промышленных приёмников. Поясним, какие преимущества и ограничения приносит такое решение, и что нужно учитывать инженеру при проектировании и измерениях, чтобы не потерять в чувствительности и стабильности работы.

Что такое модуль согласования импеданса и зачем его интегрируют в антенну

Модуль согласования — это сеть компонентов, задача которой привести комплексное сопротивление антенны к сопротивлению приёмной или передающей цепи, обычно 50 Ом. В простейшем виде это набор индуктивностей и ёмкостей, но в современных решениях встречаются трансформаторы, переключаемые элементы и активные схемы с варикапами или MEMS‑переключателями.

Интеграция модуля прямо в корпус или плату антенны позволяет управлять погрешностями производства, компенсировать влияние корпуса устройства и уменьшить количество внешних согласующих компонентов. Для массовых продуктов это снижает трудоёмкость доводки и повышает повторяемость характеристик между партиями.

Почему это важно для приёма сигнала

Прямой эффект согласования — максимизация передачи мощности между антенной и трактом приёма. Неправильно согласованная антенна отражает часть энергии обратно, что видится в измерениях как высокий коэффициент стоячей волны (VSWR) или плохой коэффициент отражения S11. В результате падает полезный уровень сигнала на входе приёмника и ухудшается отношение сигнал/шум.

Кроме передачи мощности, согласование влияет и на ширину полосы пропускания антенны. Хорошо выполненная сеть может расширить рабочую полосу, обеспечить более ровный КПД на нескольких частотах и уменьшить чувствительность к изменению окружающей среды: положению корпуса, близости рук пользователя или наличию металлических предметов.

Как интегрированный модуль влияет на чувствительность и качество приёма

Положительные эффекты обычно заметны сразу: снижение потерь на отражениях, повышение RSSI и более стабильная работа в разных условиях. В устройствах с несколькими частотными диапазонами интегрированный тюнер позволяет быстро подстраивать импеданс под каждый диапазон, что повышает качество соединения и уменьшает количество повторных передач.

Однако у такого подхода есть и подводные камни. Любой элемент согласующей сети вносит потери: тонкоплёночные резисторы, варикапы или переключатели имеют конечное сопротивление и собственные паразитные элементы. Эти потери уменьшают реальный коэффициент излучения антенны и могут повысить шумовую температуру системы, особенно если используются активные компоненты с собственными шумами.

Нелинейность и интермодуляция

Активные и полупроводниковые элементы согласования (PIN‑диоды, варикапы) при высоких уровнях сигнала демонстрируют нелинейности. Это проявляется в возникновении интермодуляционных помех и повышении уровня гармонік, что особенно критично для приёмников в насыщенных спектральных средах. Проектировщику важно учитывать максимальные входные уровни и выбирать компоненты с хорошими характеристиками линейности.

Также нелинейность может ухудшать чувствительность на слабых сигналах из‑за появления собственного шума или преобразования сильных помех в полосе приёма. Для систем с высокой требовательностью к динамическому диапазону иногда применяют пассивные низпотерь решения, пусть и менее гибкие.

Типы интегрированных модулей согласования и их особенности

Существует несколько подходов: стационарные (фиксированные) пассивные сети, переключаемые пассивные сети и активные адаптивные тюнеры. Фиксированная сеть хорошо работает, если геометрия и окружающая среда устройства стабильны. Переключаемая сеть даёт набор оптимумов для нескольких режимов, а адаптивные решения подстраиваются в реальном времени под меняющиеся условия.

Выбор зависит от задачи: для массового трекера с фиксированной антеннной геометрией достаточно пассивной интеграции. А для портативного устройства, которое изменяет положение и окружение, выгоднее вариант с динамическим согласованием, хоть он и сложнее в реализации.

Краткая таблица сравнения

Тип	Преимущества	Недостатки
Фиксированная пассивная сеть	Низкие потери, простота, дешевизна	Чувствительность к допуску и окружению
Переключаемая пассивная сеть	Несколько режимов, умеренные потери	Сложность разводки, дополнительные управляющие сигналы
Адаптивный тюнер (варикапы, MEMS)	Лучший подстрой под условия, широкополосность	Стоимость, энергопотребление, шум

Практические рекомендации при проектировании и измерениях

При разработке важно начинать с моделирования: симуляторы поляризационных и S‑параметров позволяют предварительно оценить, насколько сеть поможет антенне. Но моделирование не заменит измерений на реальном устройстве, потому что корпус, близость PCB‑элементов и коннекторы вносят заметные отличия.

Измерения выполняйте с откалиброванным векторным анализатором цепей (VNA). Следите за тем, чтобы измерительное оборудование и кабели были согласованы по той же 50 Ом системе, что и ваша изделие. Замеры S11, коэффициента усиления и диаграммы направленности до и после интеграции покажут истинное влияние модуля.

• Минимизируйте длины сигнал‑путей между антенной и модулем, чтобы уменьшить паразитные индуктивности.
• Продумайте место для заземления и экранирования — плохой возврат земли портит диаграмму направленности.
• Оценивайте потери не только на согласование, но и на активные элементы — добавьте их в бюджет потерь при расчёте дальности связи.
• Если используете адаптивный тюнер, реализуйте алгоритм поиска оптимума с учётом быстроты реакции и энергопотребления.

Примеры из практики

В одном из моих проектов для IoT‑датчика на частоте 868 МГц мы заменили внешнюю согласующую плату интегрированным модулем внутри пластиковой антенны. Результатом был стабильный S11 ниже −10 дБ по всей партии изделий и уменьшение брака на этапе приёмки.

Однако пришлось столкнуться с тем, что в условиях работы рядом с металлическими конструкциями эффективное усиление падало на 0,8–1 дБ по сравнению с эталонной комнатой, так как интегрированный модуль был оптимизирован под стандартное размещение. Это научило нас включать тестовые режимы подстройки или менять место установки антенны в конструкции устройства.

Когда интегрированный модуль — не лучшее решение

Если ваша система требует предельной эффективности антенны, например в базовых станциях или в системах с ограниченными источниками питания и высокой требовательностью к дальности, дополнительные потери от согласующей сети могут оказаться критичными. В таких случаях лучше использовать внешние, низкопотерянные решения или специальные высокопроизводительные трансформаторы.

Также при работе на очень высоких мощностях интеграция полупроводниковых переключателей вблизи антенны может осложнить теплоотвод и снизить надежность. Проектировщику следует оценить коэффициент полезного действия на входе системы и сравнить с альтернативами.

Короткий чек‑лист для инженера

Перед финализацией дизайна полезно пройти по списку пунктов, которые часто определяют успех интеграции:

• Проверить S11 в реальных условиях, а не только в лаборатории.
• Измерить потери согласующего модуля в полосе и учесть их в расчёте дальности.
• Оценить линейность и уровень интермодуляции при ожидаемых уровнях сигнала.
• Учесть ограничения по питанию и температурному режиму для активных элементов.
• Подготовить план тестирования производственной партии и корректирующие профили для подстройки при необходимости.

Интеграция модуля согласования в антенну — это баланс между удобством производства, универсальностью и потерями, которые вы готовы допустить. При грамотном подходе выгоды чаще перевешивают недостатки: устройство становится проще в сборке, поведение антенны предсказуемее, а конечный пользователь получает стабильный приём. Подходите к выбору с расчётом и измеряйте финальный результат на реальном устройстве — тогда компромиссы будут объективны и управляемы.
