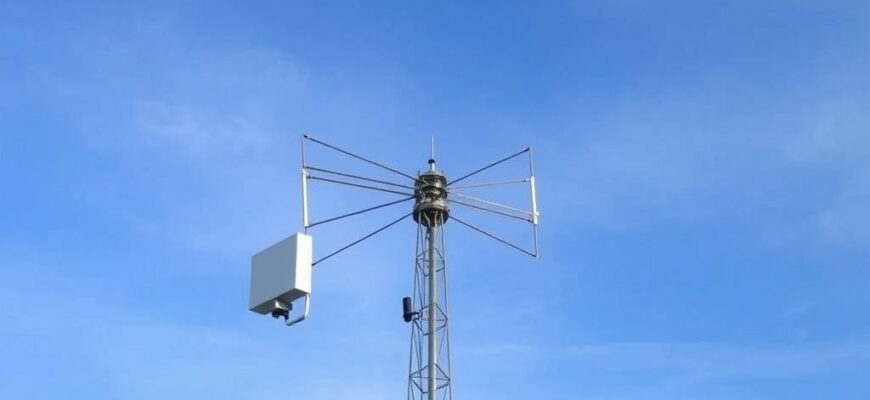

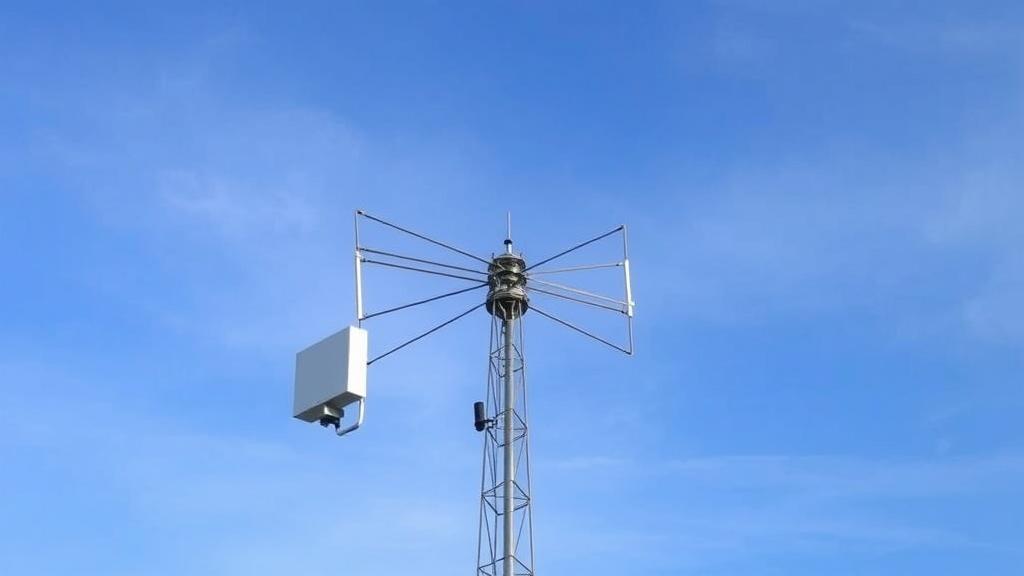

Антенны с направленным действием для приёма сигнала из конкретной точки горизонта: как выбрать, настроить и избежать ошибок

Когда хочется поймать сигнал строго с одной точки горизонта, универсальные решения не годятся. Потребность в направленной антенне возникает у дачников, радиолюбителей, владельцев загородных домов и инженеров — везде, где важно усилить желаемую волну и подавить мешающие. В этой статье разберём устройство, типы, практические приёмы наведения и подводные камни, которые стоит учитывать при работе с направленными приёмниками.

Зачем нужна направленность и что она даёт

Направленная антенна концентрирует приём энергии в узком секторе. Это повышает отношение «полезный сигнал — шум» и уменьшает количество помех от других направлений. На практике это значит стабильную картинку цифрового телевидения, меньшее количество ошибок в приёме радиосигнала и более дальний радиус действия при тех же технических параметрах.

Кроме усиления, направленность помогает бороться с мультипутём — отражёнными сигналами, которые приходят с разных углов и нарушают приём. При наведении на конкретную точку горизонта вы минимизируете влияние отражений и конкурирующих источников, что особенно важно в городских и прибрежных условиях.

Основные типы направленных антенн

Выбор конструкции зависит от частоты, ожидаемой дальности и условий установки. Нельзя рекомендовать одну модель на все случаи: у каждой технологии свои преимущества и ограничения.

Дальше разберём наиболее распространённые варианты и где их лучше применять.

Яги (Yagi‑Uda)

Яги — классика для диапазонов VHF и UHF. Небольшой набор параллельных элементов и рефлектор создают узкую диаграмму направленности и хорошее усиление при умеренной простоте изготовления. Конструкция относительно лёгкая и устойчивая к ветровой нагрузке.

Минус — широкая полоса оптимальной работы ограничена, поэтому для приёма на разных частотах может понадобиться перестройка или замена. Для телевизионного приёма на даче или в небольшом радиолюбительском проекте это часто лучший выбор.

Лог‑периодические антенны

Если нужно покрыть широкий диапазон частот одной антенной, лог‑периодическая конструкция — удобный вариант. Она даёт более ровную АЧХ и сохраняет направленность на большой полосе частот. Подходит для ситуаций, когда неизвестно точное значение частоты или требуется приём множества каналов.

Недостаток — модератное усиление по сравнению с параболой или узконаправленной Яги, и более крупные габариты при низких частотах.

Параболические антенны

Парабола обеспечивает сильное усиление и очень узкий луч. Это оптимальный выбор для рабочих связей на большие расстояния и для приёма спутниковых сигналов, когда направление фиксировано. Однако установка требует точного наведения и стабилизированной мачты.

Также паробола чувствительна к ветру и снегу — при плохой погоде её показатели могут падать. Для любительских задач на земле это мощное, но требовательное решение.

Панельные и секторные антенны

Панельные антенны дают умеренное усиление и среднюю ширину луча. Часто применяются в сотовой связи, точках доступа и для приёма широкополосных сигналов с конкретного направления. Их просто монтировать и защищать от погодных условий.

Секторные же решают задачи покрытия определённого сектора горизонта, когда нужно принимать сигнал из нескольких близких направлений без точного наведения.

Сравнительная таблица основных типов

Тип	Преимущество	Ограничение	Лучшее применение
Яги	Хороший баланс усиления и размера	Узкая полоса оптимальной работы	ТВ, радиолюбительские сети
Лог‑периодическая	Широкая полоса	Ниже усиление, большие габариты	Широкополосный приём
Парабола	Максимальное усиление, узкий луч	Требует точного наведения	Дальние связи, спутники
Панель/сектор	Простота установки, защищённость	Ограниченное усиление	Сотовая связь, Wi‑Fi

Как определить направление на горизонте

Чтобы поймать сигнал из нужной точки, сначала нужно знать, куда именно смотреть. Для эфирного телевидения это азимут передающей вышки; для удалённой точки — географические координаты источника. На практике пользуются картами, приложениями и простой геометрией.

Современные смартфоны с компасом и приложениями для измерения азимута сильно упрощают задачу. Я обычно открываю карту покрытия или координаты станции, затем сверяю азимут и поднимаю антенну так, чтобы её передняя ось указывала в расчётном направлении. Последний этап — тонкая настройка по полю сигнала.

Установка и тонкая настройка

Высота установки влияет сильнее, чем многие думают: даже несколько метров могут убрать линию горизонта и снизить влияние локальных преград. При монтаже выбирайте максимально открытое место и насколько возможно выше. Мачта должна быть жёсткой и заземлённой.

Поляризация сигнала важна: вертикальная или горизонтальная — у антенны и приёмника они должны совпадать. Неправильная поляризация может снижать уровень приёма в разы. Кабельные потери и качество разъёмов тоже критичны: длинный слабый кабель сведёт на нет преимущества любой направленной антенны.

Для наведения используйте измеритель уровня сигнала, анализатор спектра или простое подключение к приёмнику и мониторинг качества. Поворачивайте антенну малыми шагами и фиксируйте положение при максимуме сигнала. При небольших помехах полезно сместить антенну так, чтобы отразившиеся волны уменьшились, даже если абсолютный уровень немного упал.

Практические советы и личный опыт

Однажды я настраивал антенну на загородном участке, где прямая видимость до вышки была частично закрыта лесополосой. Первичная установка по карте дала приемлемый уровень, но картинка периодически «подмигивала». Сдвинув антенну на 6–8 градусов в сторону, я добился стабильного приёма: оказалось, что отражение от водоёма давало сильный мультипутный сигнал.

Из этого опыта выносится простой урок: не всегда на максимум, иногда лучше сместиться ради стабильности. Также рекомендую всегда запасать хорошие муфты и герметик для соединений — вода и коррозия убивают всё быстрее, чем вы думаете.

Типичные ошибки и способы их избежать

Перечислю самые частые промахи, которые наблюдал лично и видел в полевых работах коллег.

• Неправильная поляризация — проверьте вертикаль/горизонталь и совпадение с антенной станции.
• Плохие разъёмы и кабели — используйте качественный коаксиал и герметичные соединения.
• Низкая мачта или препятствия — повышайте антенну, убирайте преграды.
• Слишком узкий луч без возможности поворота — без ротатора сложно корректировать направление при изменениях.
• Игнорирование метеоусловий — снег и лед существенно портят работу парабол.

Каждая из этих ошибок легко исправляется простыми профилактическими шагами: проверкой поляризации, заменой кабеля и тщательной герметизацией. На стадии установки стоит уделить этим мелочам не меньше времени, чем выбору самой антенны.

Когда нужны фазированные решётки и интеллектуальные системы

Если требуется менять направление дистанционно, отслеживать движущийся объект или компенсировать помехи электронной обработкой, стоит рассмотреть фазированные массивы и системы с управлением лучом. Они сложнее и дороже, но дают недоступную для простых конструкций гибкость: быструю ретаргетинг и адаптивную фильтрацию помех.

Для большинства бытовых задач такие решения избыточны. Но для научных экспериментов, промышленной телеметрии или приёма с движущихся платформ они оправданы — особенно если важна скорость реакции и точность наведения.

Короткий план действий перед покупкой и установкой

• Определите частоту и азимут источника сигнала.
• Выберите тип антенны в зависимости от полосы частот и дальности.
• Подготовьте качественный кабель и герметичные соединения.
• Установите антенну максимально высоко и проверьте поляризацию.
• Настройте направление по измерителю уровня или по качеству приёма, учитывая мультипут.
• Защитите конструкцию от погодных воздействий и периодически проверяйте крепления.

Направленная антенна — это инструмент, который при правильном выборе и настройке решает задачи, невыполнимые для «всепокрывающих» систем. Основная идея проста: выяснить, откуда приходит нужный сигнал, и направить на него «взор» приёмной системы. Немного внимания к деталям при монтаже и несколько часов на тонкую настройку дадут стабильный результат, который оправдает все затраты и усилия.
