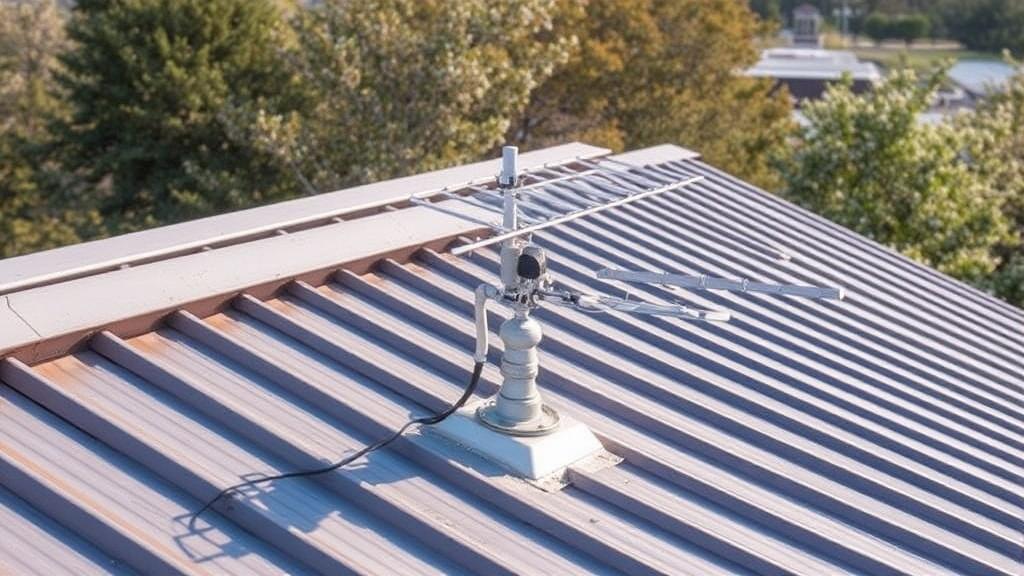

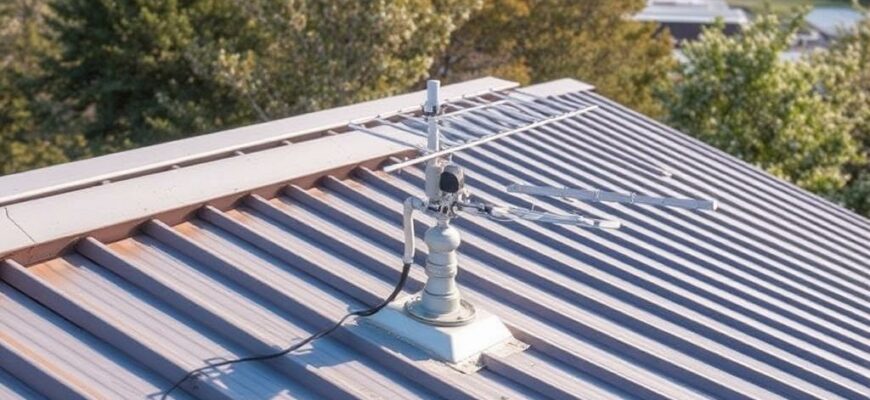

ТВ‑антенны с защитой от статического разряда: требования к заземлению и особенности монтажа на металлических крышах

Статья о том, как не допустить, чтобы небольшой статический заряд или крупный импульс повредили приёмник и поставили под угрозу безопасность дома. Рассмотрим принципы заземления, практические приёмы монтажа на металлической кровле и конкретные решения для защиты сигнала и оборудования.

Почему статический разряд опасен для телевизионных систем

Антенна на крыше постоянно взаимодействует с окружающей средой: ветер, дождь и пыль способствуют накоплению электрического заряда на металлических частях. Даже при отсутствии молнии разряд между антенной и землей способен пробить изоляцию коаксиального кабеля и вывести из строя тюнер или усилитель.

Кроме повреждения электроники, есть риск возгорания при искрах в неплотно соединённых местах и опасность для людей, выполняющих обслуживание. Именно поэтому проектирование и монтаж системы отвода статического заряда не следует оставлять «на потом».

Главные принципы надёжного заземления

Заземление должно обеспечивать короткий и низкоомный путь для отвода статического напряжения и импульсов. Это достигается минимальной длиной и большой площадью проводника, минимальным числом изгибов и качественными соединениями, рассчитанными на длительную эксплуатацию.

Важно обеспечить равновероятное соединение с главной системой защитного заземления здания: отдельная «плавающая» земля только для антенны снижает эффективность и может усугубить проблему. Все металлические элементы кровли, мачта и оголённые концы кабеля должны быть привязаны к единой шине заземления.

Ключевые требования

• Короткие и прямые проводники между антенной и точкой ввода в здание — чем короче, тем лучше.
• Использование медных проводников или гибких медных шин с антикоррозионной защитой.
• Экранирующие заземляющие зажимы на входе кабеля и монтаж грозозащитных разрядников непосредственно у точки ввода.
• Обеспечение равного потенциала между системой заземления антенны и электрическим заземлением здания.
• Проверка и документирование сопротивления заземления и визуальный контроль соединений в ходе планового обслуживания.

Рекомендации по сечению и материалам (ориентировочные)

Ниже таблица содержит типовые значения, которые часто используются на практике как ориентир. Эти цифры не заменят норм и регламентов вашей страны — всегда сверяйтесь с местными правилами и нормами монтажа.

Элемент	Материал	Ориентировочное сечение/тип
Провод заземления от мачты до шины	Медь	16–25 мм² медного провода или медная шина 6–12 мм (площадь)
Соединительные гибкие перемычки	Медная оплётка/лента	30–50 мм шириной для гибких переходов
Заземляющий электрод	Медь/оцинкованная сталь	В соответствии с местными нормами (важна коррозионная стойкость)

Выбор места и прокладка заземляющего проводника

Точка ввода кабеля в дом — критический узел. Разряд лучше отвести как можно ближе к месту входа, установив заземляющий хомут и защитный разрядник прямо там. Это снижает энергию, которая попадёт в интерьер по кабелю.

Маршрут проводника должен быть прямым и крепиться к конструкциям жёсткими зажимами каждые 1–2 метра, чтобы исключить вибрацию и излом при ветровых нагрузках. При прокладке избегайте обхода через места, где провод может повредиться или подвергаться коррозии.

Избегаем петлей и соблюдаем расстояния

Петли в проводке увеличивают индуктивность и препятствуют быстрому отводу импульса. Правило простое: никаких лишних витков. Если необходимо обойти препятствие, используйте широкую ленточную перемычку, а не тонкий провод в петле.

Также учитывайте расстояние между линиями заземления и силовыми кабелями. Хотя экранирование и заземление должны быть соединены, физическое разделение предотвращает наводки от токов сети на кабель антенны.

Средства защиты сигнала и оборудования

Сам по себе заземляющий проводник не защищает электронику от всех видов перенапряжений. Для защиты используйте специализированные ограничители перенапряжения для коаксиального кабеля, устанавливаемые у точки ввода.

Оптимальный выбор — газоразрядные защитники или комбинированные устройства, рассчитанные на широкий диапазон телевизионных частот. Они допускают нормальную передачу сигнала, но при высоком импульсе направляют энергию на землю через корпус устройства.

Практические замечания по установке защитников

• Устанавливайте защитники как можно ближе к точке ввода в помещение. Чем короче путь от защитника до шины заземления, тем лучше.
• Используйте качественные разъёмы и герметичные корпуса на кровле — влага и коррозия резко снижают эффективность защитника.
• Проверяйте состояние защитников после грозы — некоторые из них теряют характеристики после срабатывания.

Монтаж на металлических крышах: особенности и подводные камни

Металлическая кровля в ряде случаев служит хорошим проводником и распространяет заряд по большой площади. Это может помочь, если кровля надёжно связана с землёй через систему молниезащиты. Но нельзя автоматически считать, что кровля хорошо выполняет роль заземления для антенны.

Если вы собираетесь использовать кровлю в качестве части контура заземления, обязательно убедитесь в электрической непрерывности панелей, отсутствии коррозии в местах стыков и надёжном контакте с заземляющим электродом. Покрытия и краска часто создают изолирующий барьер, который придётся удалить локально для качественного контакта.

Крепления, материалы и защита от коррозии

Выбор крепёжных элементов по материалу и покрытию критически важен. Наиболее практичны нержавеющие стальные болты и медные полосы для заземления. Прямой контакт меди с оцинкованной сталью может вызвать гальваническую коррозию, поэтому используйте переходные шайбы или антикоррозионные прокладки.

При монтаже всегда обрабатывайте место контакта: снимите краску, зачистите металл и нанесите антикоррозионный состав после установки заземляющего зажима. Это увеличит срок службы соединения и сохранит низкое сопротивление контакта.

Мачта и её заземление

Мачту следует жёстко привязать к системе заземления. Если мачта металлическая и поднимается над поверхностью крыши, применяйте несколько заземляющих перемычек по высоте, чтобы исключить возникновение потенциала между фрагментами мачты.

Иногда устанавливают изолирующие опоры, чтобы минимизировать передачу вибрации и тепловых деформаций. Такие решения допустимы, но в этом случае заземление мачты необходимо выполнять отдельно и тщательно контролировать сопротивления.

Монтаж через кровлю и герметизация

Пробой кровельного покрытия ради кабеля и креплений — потенциальный источник протечек. Поэтому при каждом креплении и проходе кабеля используйте профессиональные проходные элементы (флеш‑манжеты) и качественные герметики, предназначенные для металла.

Не экономьте на уплотнениях. Небольшая экономия при установке может обернуться дорогостоящим ремонтом крыши и заменой оборудования после сильного дождя или таяния снега.

Проверка, измерения и плановое обслуживание

После монтажа обязательно выполните измерения сопротивления соединений и целостности проводников. Контрольные операции: визуальный осмотр, проверка плотности зажимов, измерение на непрерывность между антенной, шиной заземления и главным заземляющим электродом.

Регулярные проверки каждые 1–2 года или после сильной грозы помогают выявить ослабленные соединения и коррозию. В моей практике я несколько раз встречал случаи, когда визуально герметичный узел имел скрытую коррозию и увеличенное сопротивление из‑за остатков краски под зажимом.

Практическая пошаговая инструкция для монтажника

• Осмотрите место установки и определите ближайшую точку ввода кабеля в дом.
• Выведите заземляющий провод максимально коротким путём до шины или заземляющего электрода.
• Установите грозоразрядник на входе кабеля и свяжите его с шиной заземления.
• Обеспечьте электрический контакт мачты и кровли, зачистив точки соприкосновения и защитив их от коррозии.
• Герметизируйте все проходы через кровлю и выполняйте визуальные и инструментальные проверки после первых трёх месяцев эксплуатации.

Продуманная система отвода статического заряда и правильный монтаж на металлической крыше — это не только защита телевизионного оборудования, но и вклад в безопасность дома. Простые меры — короткие проводники, надёжные зажимы, качественные защитники на входе и внимательное отношение к материалам — дают большую отдачу в виде устойчивой работы приёма и спокойствия владельца.
