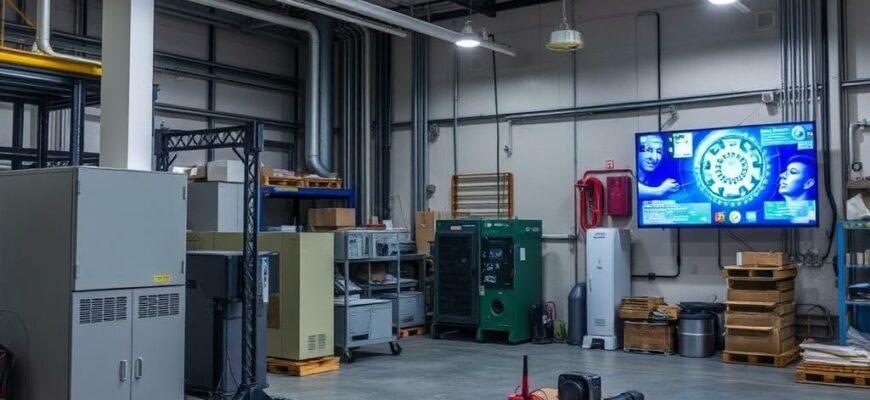

Влияние электромагнитных помех от промышленного оборудования на качество приёма ТВ в цехе: причины, диагностика и реальные решения

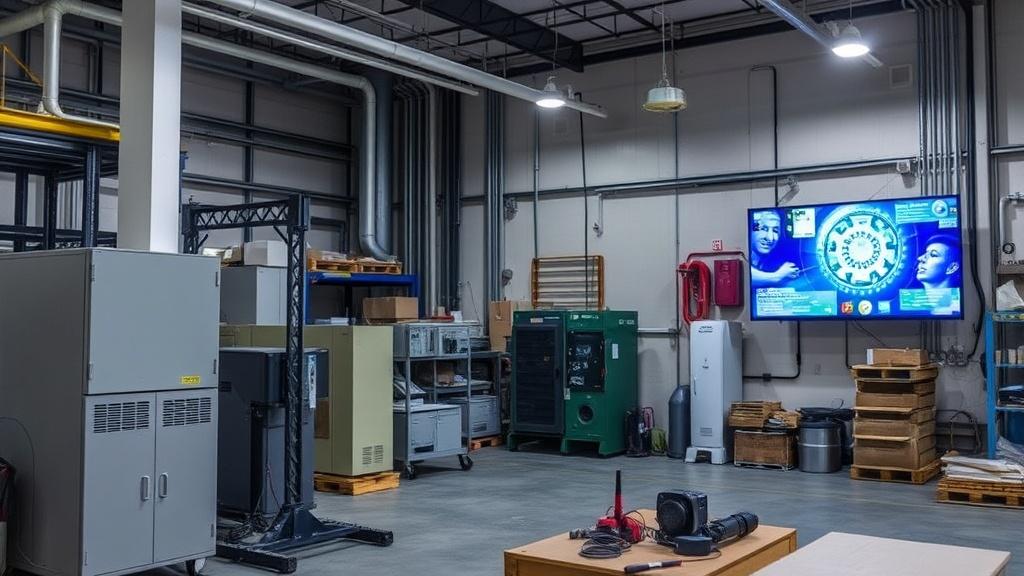

В шумном цехе, где стучат прессы и гудят электродвигатели, телевизор вдруг начинает выдавать то полосы, то «снег», то исчезает картинка вовсе. Причины чаще всего — не магия и не плохой эфир, а электромагнитные помехи от оборудования. В этой статье я разберу, откуда берутся помехи, как они действуют на ТВ-сигнал, какие методы диагностики применять и как минимальными средствами вернуть стабильный приём в производственном помещении.

Какие источники в цехе создают электромагнитные помехи

Промышленное оборудование генерирует радиочастотный шум по-разному. Наиболее заметные источники — сварочные аппараты, инверторные приводы (частотники), преобразователи и тиристорные регуляторы, индукционные нагреватели, а также системы быстрого переключения реле и коммутационные блоки.

Кроме крупных устройств, значимый вклад дают линии питания с плохой коммутацией, неисправные щётки в электродвигателях и обрывистые контакты. Даже светодиодное освещение с некачественными драйверами может повышать уровень помех в диапазонах VHF/UHF.

Как помехи влияют на приём ТВ в цехе

Воздействие проявляется по-разному в зависимости от типа сигнала: аналоговый телевизионный сигнал реагирует полосами, шумовой мишурой и «эхом» изображения; цифровой — потерей пакетов, «зависаниями», снижением показателей качества сигнала (MER, BER) и полной потерей каналов при превышении порога помех.

Особенно уязвим коаксиальный кабель: недостаточная экранировка или плохие соединения превращают линию в антенну, принимающую радиопомехи. В цеху это проявляется как внезапная деградация качества изображения при запуске какого-либо станка.

Механизмы распространения помех и частотные особенности

Существует два основных пути: излучение и проводимая составляющая. Излучённые помехи распространяются по воздуху и воздействуют на антенну телевизора, а проводимые проходят по питающим и сигнальным кабелям, затем попадают в антенную систему или напрямую в приёмное оборудование.

Важный момент — близость источника к антенне и кабелям. В ближнем поле (на расстояниях сравнимых с размерами источника) влияние сильнее и меньше зависит от частоты. В дальней зоне критичны резонансы и совпадение частотных составляющих с телеком-диапазонами (VHF 30–300 МГц, UHF 300–3000 МГц).

Типичные частотные «подозреваемые»

Частотные композиции помех от промышленной электроники содержат гармоники и широкополосный шум, поэтому даже устройства, работающие на низкой частоте, могут мешать в телевизионных диапазонах. Оценивать риск стоит не по номинальной частоте, а по спектру излучений.

Для понимания, где искать проблему, полезно помнить: сварка и искрение дают сильный широкополосный шум, частотники — дискретные гармоники и широкополосный фон, а электронные блоки питания — периодические пульсации и побочные частоты переключения.

Диагностика: как быстро определить источник и характер помех

Первый шаг — подтвердить, что именно помехи виноваты, а не проблема у вещателя или антенны. Если деградация коррелирует с включением конкретного станка, это уже сильный показатель. Для уточнения используют простые и профессиональные инструменты.

Быстрые методы: отключать по очереди оборудование и наблюдать изменение приёма; менять положение антенны и проверять экранирование соединений; использовать портативный RTL-SDR-приёмник или индикаторный зонд, чтобы увидеть присутствие широкополосного шума.

Профессиональная проверка

Спектроанализатор или EMI-ресивер с наводочными зондами даёт картину спектра и позволяет локализовать источник по характерным линиям. Измерения MER и BER на цифровом приёмнике покажут, насколько близко сигнал к критическому уровню.

Запись условий наблюдения и времени совпадений поможет выявить регулярность помех — например, возникают ли они при запуске пресса каждую смену или случайно при пульсации контактной группы.

Практические меры по снижению помех: от простого к сложному

Лучше всего действовать по принципу: минимальные затраты — максимальный эффект. Сначала пробуют простые и недорогие решения, затем переходят к капитальным мероприятиям, если ситуация этого требует.

Ниже — перечень шагов, которые часто помогают в цеховых условиях. Их можно комбинировать.

• Улучшить экранирование и соединения антенного кабеля: заменить старый кабель на коаксиал с высокой плотностью оплетки, затянуть разъемы, по возможности заменить F-разъемы на профессиональные.
• Добавить ферритовые кольца на питающие и сигнальные кабели для подавления высокочастотной составляющей.
• Установить сетевые EMI-фильтры на питающие линии проблемного оборудования.
• Разместить телевизионную антенну дальше от источников помех или поднять её выше уровня оборудования.
• Перенести прием на центральную антенну c профессиональным фильтр-блоком и распределением по кабельной сети (headend).

Таблица: сопоставление решений по затратам и эффективности

Мера	Примерная стоимость	Эффективность в типичных случаях
Замена коаксиала и разъемов	Низкая	Высокая при плохой экранировке
Ферритовые кольца и шнуровые фильтры	Низкая	Средняя — хорошо для широкополосного шума
Сетевые EMI-фильтры на оборудовании	Средняя	Высокая при проводимых помехах
Экранирование помещения/кабелей	Высокая	Очень высокая при правильной реализации

Конструкционные и организационные меры

Иногда проблема требует изменений в проектировке и эксплуатации. К ним относятся разделение цепей питания, установка правильного заземления, и регулярное техническое обслуживание оборудования для исключения искрения и коррозии контактов.

Если цех только проектируется, стоит заранее продумать прокладку антенн и кабелей, избегая трасс, параллельных силовым линиям. Лучшее решение — отдельная распределительная шага для телекоммуникаций и питания, с качественным защитным заземлением.

Когда нужен профессионал

Если простые меры не помогают, обращаются к инженеру по электромагнитной совместимости (EMC). Профессиональный аудит включает измерения, расчёт защитных мероприятий и реализацию экранирования или фильтрации на уровне шкафов и кабельных вводов.

В ряде случаев эффективнее устранить источник помех у производителя оборудования — заменить старый блок управления, установить фильтр внутри шкафа или модернизировать питание. Это уменьшит нагрузку на всю систему и риск повторных проблем.

Нормативная база и стандарты

Промышленное оборудование и телесвязь подпадают под правила по излучениям и помехоустойчивости. Международные документы, которые чаще всего используются в практике, включают CISPR (для измерений помех) и серию IEC 61000 (по помехоустойчивости и измерениям).

Для практики в цеху важно требовать у поставщика оборудования деклараций соответствия EMC и протоколов испытаний. Это не избавляет от необходимости местных мер, но помогает подобрать более «тихие» по излучению модели.

Личный опыт: простой набор мер, который сработал

В одном из цехов, где я проводил диагностику, ТВ начинал «прыгать» при включении ленточного конвейера. Оказалось, что сигнальный коаксиал пролегал вдоль силового кабеля частотника, а соединители были корродированы.

Мы заменили кабель на качественный RG-6 с плотной оплеткой, добавили по два ферритовых кольца на вход и выход конвейера и перенесли антенну на 2 метра дальше. Через сутки стабильный приём вернулся, а дополнительные сетевые фильтры дали запас на случай расширения парка оборудования.

Практические советы при ограниченном бюджете

Если выделить большие средства нельзя, начните с элементарного: проверьте соединения, замените старые разъемы, используйте ферриты и попробуйте переставить антенну. Часто именно эти шаги дают самый заметный эффект за небольшие деньги.

Также важно документировать результаты каждого шага: это ускорит поиск оптимального решения и поможет аргументировать необходимость капитальных мер руководству при повторных проблемах.

Что важно помнить при долгосрочном планировании

Эффективная защита телевидения в производстве — это не одноразовая работа, а часть общей политики EMC и технического обслуживания. Планирование кабельных трасс, регулярная проверка заземления, выбор оборудования с низкими эмиссиями и проактивный мониторинг — залог устойчивого приёма.

Внедряя меры, ориентируйтесь на сочетание затрат и ожидаемого эффекта. Часто оптимально сочетать небольшие локальные мероприятия с постепенным обновлением проблемных узлов оборудования.

Если действовать последовательно и системно, даже в самом шумном цехе можно добиться стабильного и качественного приёма телевизионного сигнала, сведя влияние помех к минимуму.
