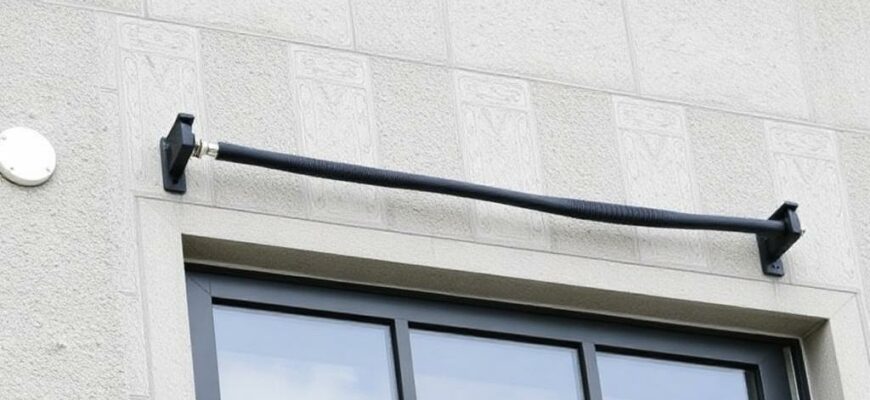

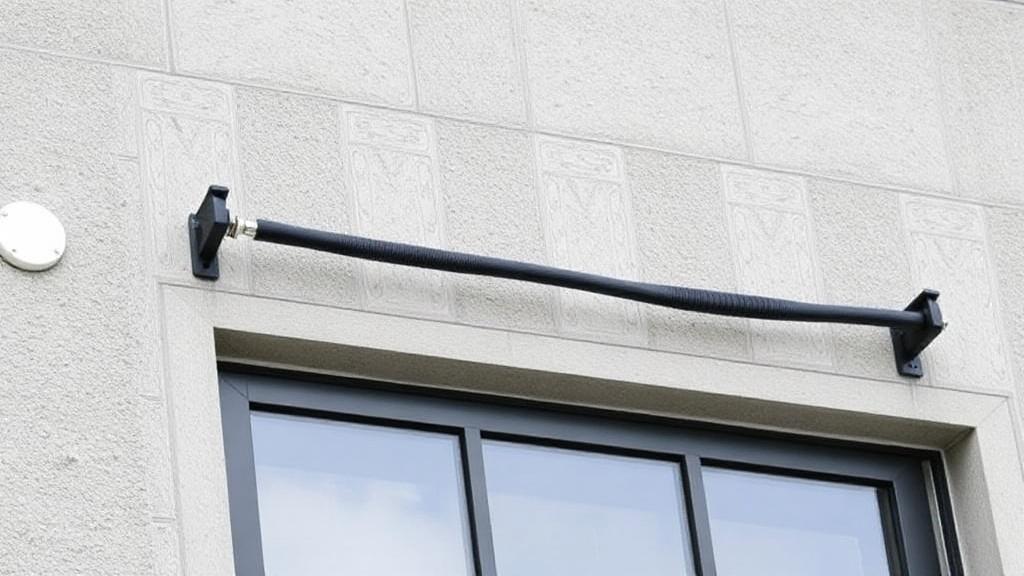

Как рассчитать необходимую длину и тип кабеля при прокладке по фасаду с учётом ветровой нагрузки, температурных расширений, требований пожарной безопасности, допустимых потерь сигнала, запаса на монтажные петли и расчёта затухания на рабочей частоте с учётом типа диэлектрика, конструкции экрана и условий эксплуатации

Прокладка кабеля по фасаду — не просто протянуть провод и закрепить хомутами. Здесь одновременно пересекаются механика, электротехника и требования строительства. В статье шаг за шагом разберём, как измерить маршрут, учесть ветровые и термические нагрузки, выбрать огнестойкий материал и рассчитать затухание по рабочей частоте с учётом диэлектрика и экрана, чтобы итоговый кабель служил надёжно и без сюрпризов.

Первый шаг — измеряем маршрут и закладываем монтажный запас

Точная длина начинается с замера по фактическому маршруту: по фасаду, через углы, через оконные откосы, до коробок и распределителей. Линейное расстояние по чертежу часто занижено из-за изгибов и обходов.

К практике добавляют запас на монтажные петли и технологические петли под соединения. Рекомендую закладывать 5–10% от маршрута плюс фиксированные петли: 1–2 м на каждую точку подключения и 0,5–1 м внутри распределительной коробки. Для критичных узлов — камеры наблюдения, антенны — делайте отдельную петлю 2–3 м для обслуживания.

Не забывайте про минимальные радиусы изгиба — они указываются в паспорте кабеля. Нарушение радиуса немедленно увеличивает отражения и ломает экран. При отсутствии данных ориентируйтесь на правило: минимальный радиус = 6–10 диаметров кабеля для гибких жил, 8–12 для многожильных.

Ветровая нагрузка: как оценить механическое воздействие и выбрать крепления

Кабель, прикреплённый по фасаду, испытывает боковую нагрузку от ветра. Чтобы понять, какие силы будут действовать, используют формулу динамического давления и силу на единицу длины: F = 0,5 * rho * Cd * D * V^2, где rho — плотность воздуха (≈1,225 кг/м³), Cd — коэффициент сопротивления цилиндра (≈1,0–1,2), D — диаметр кабеля в метрах, V — скорость ветра в м/с.

Пример: кабель диаметром 10 мм (0,01 м) при ветре 30 м/с дает силу на метр порядка 0,5 * 1,225 * 1,1 * 0,01 * 900 ≈ 6 Н/м. Это небольшая величина, но при большой длине и широких участках без опор суммируется и создает значительную нагрузку на крепления.

Практически это означает: выбирать клипсы и скобы с запасом прочности, рассчитывать шаг креплений в зависимости от ожидаемой скорости ветра и конфигурации фасада. На открытых участках и углах шаг опор сокращают. Для длинных вертикальных трасс рассматривают дополнительные растяжки или жёсткие короба, чтобы избежать вибраций и трения о стену.

Температурные расширения: как закладывать компенсацию

Кабельные материалы расширяются при нагреве. Для грубой оценки используют формулу ∆L = α * L * ∆T, где α — коэффициент линейного расширения материала, L — длина, ∆T — диапазон температур. Для меди α≈1,7·10⁻⁵ 1/°C, пластиковые изоляции имеют большие значения, вплоть до 1·10⁻⁴ 1/°C.

Для примера: 50 м кабеля с α=5·10⁻⁵ и перепадом температур 40 °C даст удлинение около 0,1 м. Это значит, что штатные петли и подвижные крепления должны поглощать такие изменения без натяжения кабеля.

В реальности комбинируйте запас на петли и использование специальных растяжек с компенсаторами. При больших климатических колебаниях выбирайте материалы и конструкции креплений, допускающие смещение, или учитывайте опоры с возможностью скольжения.

Пожарная безопасность и нормативы: что важно знать

Пожарные требования для кабельных линий различаются по стране, но ключевые моменты общие. Внутренние трассы в общественных и жилых зданиях зачастую требуют кабелей с ограниченным дымообразованием и безгалогеновыми оболочками. В Евросоюзе действует регламент EN 50575 / CPR, где кабели классифицируют по горючести и выделению дыма и капель.

При прокладке по фасаду нужно учитывать возможное распространение огня вдоль линии. В зависимости от категории здания могут потребоваться кабели с повышенной пожаростойкостью или размещение трасс в негорючих коробах. Всегда сверяйтесь с местными строительными нормами и требованиями администрации здания.

Практический совет: для наружных линий возле эвакуационных выходов и в общедоступных зонах выбирайте LSZH или классы с низким дымо- и токсичностью. Не экономьте на этом — риск при пожаре велик и последствия тяжелые.

Затухание сигнала, диэлектрик и конструкция экрана

Для расчёта потерь используйте данные производителя: затухание α(f) в дБ/м на рабочей частоте. Общая формула проста: суммарные потери в дБ = α(f) * L + суммарные потери от соединителей и муфт + запас. Затем сопоставьте результат с бюджетом звена: уровень передатчика минус чувствительность приёмника должен оставлять запас на шумы и деградацию.

Тип диэлектрика напрямую влияет на затухание и волновое сопротивление. Плотный полиэтилен даёт меньше потерь, вспененный полиэтилен — еще меньше благодаря пониженному диэлектрическому постоянному. Политетрафторэтилен (PTFE) и другие низкопоглощающие материалы применяют там, где требуется минимальное затухание, но они дороже.

Экран: фольга, оплетка, комбинированные экраны имеют разную эффективность экранирования и разный вклад в затухание. Плотная оплётка уменьшает EMI и потери на излучение, но увеличивает массу и может влиять на гибкость. При высоких частотах учитывайте скин-эффект и потери в проводнике.

Пример расчёта потерь

Шаги: 1) возьмите из даташита α(f) в дБ/м; 2) умножьте на длину L; 3) прибавьте потери на соединители (обычно 0,1–0,5 дБ каждый для коаксиала) и на сварки/сплайсы; 4) добавьте запас на деградацию и шум, минимум 3–6 дБ для радиосвязи.

Допустим α=0,05 дБ/м на вашей частоте, длина 80 м. Потери по кабелю 4 дБ. Два разъёма дают ещё 0,6 дБ. Итог 4,6 дБ. Если радиоканал требует не более 8 дБ потерь с учётом запаса, вы в пределах. Если нет, выбирайте кабель с меньшим α или сокращайте длину/добавляйте усиление.

Выбор типа кабеля по условиям эксплуатации

Короткая таблица поможет ориентироваться: при больших расстояниях и требовании к низким потерям лучше волокно. Для видеокамер и ТВ часто используют экранированные коаксиалы или уличные видеокабели с витой парой и PoE, но учитывайте потерю мощности при PoE на длинных линиях.

Ситуация	Рекомендуемый тип	Причины
Длинный магистральный ввод, чувствительность к помехам	Оптическое волокно	Минимальные потери и иммунитет к EMI
Камеры/антенны по фасаду, короткие трассы	Коаксиал или экранированная витая пара	Простота подключения, устойчивость к ЭМС при хорошем экране
Эвакуационные зоны и общественные места	LSZH / пожаростойкие кабели	Минимизация дыма и токсичности при пожаре

Практические рекомендации и чек-лист для монтажника

Перед покупкой кабеля составьте чек-лист: измерьте маршрут, уточните климатический диапазон, максимальную скорость ветра по региону, требования пожарной безопасности здания, рабочую частоту и допустимые потери, количество необходимых разъёмов и запас на монтаж.

На монтаже: используйте правильные хомуты и расстояние между опорами, соблюдайте радиусы изгиба, делайте сервисные петли в коробках и у конечных устройств, маркируйте кабели и протоколы. При примыкании к проёму или стыкам фасада применяйте гибкие проходные элементы и герметизацию, чтобы избежать точек трения и влаги.

Из личного опыта: при замене кабелей на фасаде жилого дома я всегда добавляю дополнительную петлю 2–3 м у каждой камеры и устанавливаю хомуты с антивибрационными вставками у верхней границы участка. Это спасало от обрывов при сильных ветрах и от перетирания в морозы.

Как проверить и подтвердить расчёты

Перед окончательным выбором кабеля запросите у поставщика даташит с затуханием на нужной частоте, механическими параметрами, минимальным радиусом изгиба и коэффициентами теплового расширения. Проведите предварительные расчёты бюджета звена и механической нагрузки.

После монтажа измерьте фактическое затухание при помощи соответствующих приборов: анализатора спектра, измерителя мощности или OTDR для оптики. Это позволит выявить ошибочные соединения и убедиться, что запас по сигналу достаточен.

Если есть сомнения в пожарном классе или прохождении трассы через критичные зоны, согласуйте проект с пожарной службой или проектировщиком инженерных систем. Часто это экономит время и деньги на стадии закупки и монтажа.

Поступая пошагово и применяя описанные проверки, вы получите траекторию кабеля с надёжным запасом на ветер, расширение, монтаж и потери сигнала. Такой подход экономит время на переделки и обеспечивает стабильную работу линий по фасаду на годы вперед.
