Как подключить ТВ‑приставку к внешней системе автоматического переключения между антенной, спутниковым ресивером и IPTV по приоритету качества сигнала с использованием коммутатора, анализатора уровня/качества и логики принятия решений на базе микроконтроллера

Вы решили, что телевизор должен сам выбирать лучший источник изображения вместо того, чтобы вы вручную переключали входы. Это реалистичная и полезная задача: при ухудшении эфирного сигнала система переходит на спутник, а при проблемах у спутника — на IPTV. В статье я подробно опишу архитектуру, необходимые компоненты, принципы измерения качества и логику на микроконтроллере, а также практические советы по сборке и отладке.

Почему автоматическое переключение имеет смысл

Качество приема может меняться внезапно: погодные условия портят эфир и спутник, а интернет-канал может проседать в часы пик. Автоматическое переключение повышает удобство и гарантирует, что зритель увидит максимально четкую картинку без ручного вмешательства.

Кроме удобства, такое решение полезно для удаленных объектов или общественных мест, где поддерживать постоянный контроль за состоянием всех источников сложно. Небольшой контроллер с анализаторами и коммутатором решает эту задачу экономично и прозрачно.

Компоненты системы и их роли

В ядре системы четыре блока: входы источников, анализаторы качества, коммутатор переключения и контроллер с логикой принятия решения. К каждому блоку есть несколько реализаций; я опишу наиболее универсальные и проверенные подходы.

Ниже таблица с кратким описанием основных компонентов и их назначением.

Компонент	Назначение	Примеры
Антенна	Прием эфирного DVB-T/T2 сигнала	Наружная или комнатная антенна, усилитель при необходимости
Спутниковый ресивер / LNB	Прием DVB-S/S2	Линейка ресиверов или спутниковый тюнер
IPTV-поток	Пакетное мультимедийное вещание по сети	Провайдерский STB или потоковый сервер
Коммутатор RF / Ethernet	Переключает физические сигналы на выход	RF-реле, RF-переключатель, сетевой коммутатор
Анализатор качества	Измеряет SNR, BER, пакетную потерю, джиттер	USB DVB-тюнеры, IP-метрики, специализированные модули
Микроконтроллер / SBC	Реализует логику принятия решений и управляет переключением	ESP32/STM32 + Raspberry Pi для обработки

Как измерять качество для каждого источника

Для эфирной антенны ключевые метрики — уровень сигнала (RSSI), SNR и битовая ошибка (BER). Эти величины доступны через DVB-тюнеры и стандартные драйверы. На их основе можно определить, устойчив ли канал для выбранного канала вещания.

У спутника используются схожие параметры: уровень сигнала, SNR и BER после демодуляции. Спутниковые транспондеры и LNB дают измерения через тюнеры DVB-S/S2. Для IPTV нужно смотреть сетевые метрики — процент потерянных пакетов, средний джиттер и задержку, а также реальный битрейт потока и наличие ошибок декодирования.

Практически удобно выполнять измерения периодически: например, каждые 3-10 секунд для эфирного/спутникового входа и каждые 1-5 секунд для IPTV. Частота обновления зависит от требований к скорости переключения и стабильности каналов.

Выбор аппаратуры для анализа

Дешевый и гибкий путь — USB DVB-тюнеры на базе чипсетов, поддерживаемых в Linux через dvb-tools. Они дают доступ к SNR и BER. Для IPTV анализатора подойдет любой SBC с доступом к потоку: Raspberry Pi с инструментами iperf, ffmpeg или tcpdump.

Если нужен профессиональный подход, существуют компактные анализаторы MER/BER и сетевые QoS-мониторы. Они точнее, но дороже. Я рекомендую начать с USB-тюнера и Pi, это дает быстрое внедрение и гибкость программной обработки.

Коммутатор: как физически переключать сигналы

Задача коммутатора — направить выбранный источник на вход ТВ-приставки. Для RF-сигналов применяют RF-переключатели на основе реле или полевых транзисторов. Для сетевого IPTV — сетевой коммутатор или маршрутная логика, которая обеспечивает приоритет трафика и доступ к нужному источнику.

Если приставка принимает как RF, так и IP, можно использовать комбинированный подход: RF-переключатель для эфир/спутник и IP-маршрутизация для IPTV. В другом варианте все три источника транслируются в единый MPEG-TS через локальный модуль-модулятор для подачи по RF. Это требует преобразования IPTV в TS и может потребовать лицензий в некоторых юрисдикциях.

Типы коммутаторов и рекомендации

• Латчирующие реле с F-разъемом — простая и надежная механика, сохраняет положение при сбое питания при использовании латч-реле.
• RF-переключатели на чипе — компактно, быстрая коммутация, но требует аккуратной разводки и экранирования.
• Сетевой коммутатор с VLAN/ACL — для управления IPTV и распределения приоритетов трафика.

Логика принятия решения на базе микроконтроллера

Контроллер получает данные от анализаторов и принимает решение, какой источник активировать. Основные правила — приоритет по качеству, пороги допустимого качества, гистерезис и таймауты. Важна стабильность: не переключаться при кратковременных провалах.

Простой алгоритм выглядит так: измерять качество всех трех источников, вычислять нормализованный показатель, сортировать по убыванию и выбирать самый лучший, если он выше порога и держится N проверок подряд. Если текущий источник просел ниже минимального уровня более чем на T секунд, переключиться на следующий.

Примеры правил и псевдокод

Ниже краткая логика в виде списка шагов — она удобна для реализации на любом контроллере.

• Собрать показания: SNR_ANT, BER_ANT, SNR_SAT, BER_SAT, loss_IPTV, jitter_IPTV.
• Нормализовать показатели в единую шкалу 0-100.
• Применить веса — например, SNR важнее BER для эфирного сигнала.
• Если разрыв между лучшим и текущим более порога и лучший стабилен N циклов, переключить.
• Ввести таймаут на повторные переключения и защиту от «качания» через гистерезис 3-5 пунктов.

Полезно сохранять логи и строить простую статистику, чтобы корректировать пороги под местные условия.

Интерфейсы между анализатором и контроллером

Практичная архитектура — SBC (Raspberry Pi) делает тяжелую работу по сбору метрик и принимает решение, отправляя команду простому MCU, который управляет реле. Коммуникация реализуется через UART, I2C, GPIO или MQTT по локальной сети.

Такой разнос задач упрощает отладку и позволяет обновлять логику без перепрошивки аппаратной части. Для прямой реализации можно обойтись и одной платой, но разделение функций повышает надежность.

Практическая схема подключения и важные нюансы

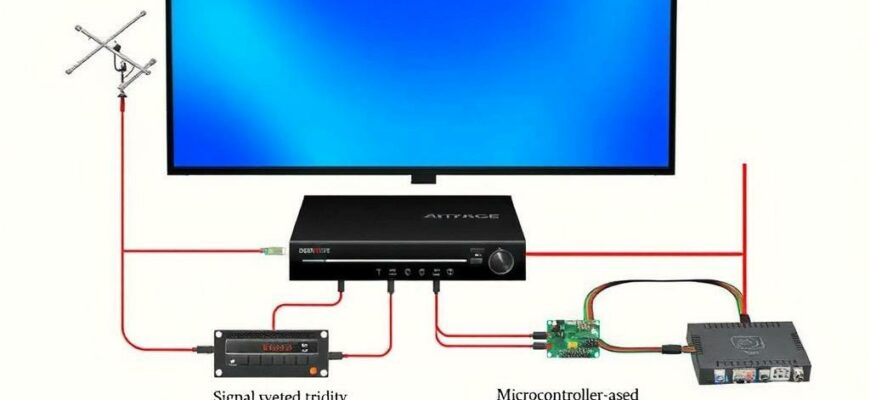

Последовательность подключения обычно такова: все источники подключаются к входам коммутатора, выход коммутатора идет на вход ТВ-приставки. Анализаторы подключаются параллельно или через приемники, которые не мешают основному сигналу. Микроконтроллер управляет реле коммутатора и получает данные от анализаторов.

Технические детали: соблюдайте импеданс 75 Ом по коаксиальной линии, используйте качественные F-разъемы и экранирование. Для питания реле применяйте отдельный стабилизированный источник и защиту от помех. Не пренебрегайте заземлением антенны и молниезащитой при наружных установках.

Тестирование, отладка и настройка порогов

Первый этап тестов — эмуляция ухудшения каналов: прикрывайте антенну, меняйте положение зеркала спутниковой антенны, снисходите пропускную способность сети. Логируйте показания и фиксируйте моменты переключения.

Настройка порогов делается эмпирически: смотрите на реальные значения SNR/BER для стабильного просмотра и ставьте запас 10-15% в сторону. Для IPTV ориентируйтесь на допустимую потерю пакетов 0.5-1% в зависимости от кодека.

Надежность и эксплуатация

Реальная эксплуатация выявляет нюансы: износ реле, временные провалы сети, обновления ПО приставки. Включите watchdog в контроллере, логирование событий и механизм возврата к последнему исправному источнику при сбое управляющего ПО.

Регулярно проверяйте физические соединения и обновляйте ПО анализатора. Если система выполняет важную функцию, продумайте резервное питание и удаленный доступ для диагностики.

Личный опыт и типичные ошибки

Из собственного опыта: я начинал с простого USB-тюнера и Pi, и это сработало лучше, чем ожидалось. Самая частая ошибка новичков — слишком агрессивные пороги, из-за чего система «дергается» между источниками. Нестабильность сети часто маскируется как «плохой» IPTV, поэтому всегда сверяйте сетевые метрики с референсными измерениями.

Еще наблюдение: механические реле служат дольше при низкой частоте переключений. Для частых переключений лучше выбирать электронные RF-переключатели с хорошей линейностью.

Внедрение такой системы дает реальный комфорт и экономит время. Подход гибкий: от простого прототипа на Raspberry Pi и паре реле до промышленного решения с профессиональными анализаторами и модульной архитектурой. Начните с простого, логируйте поведение и шаг за шагом улучшайте алгоритмы и железо.
