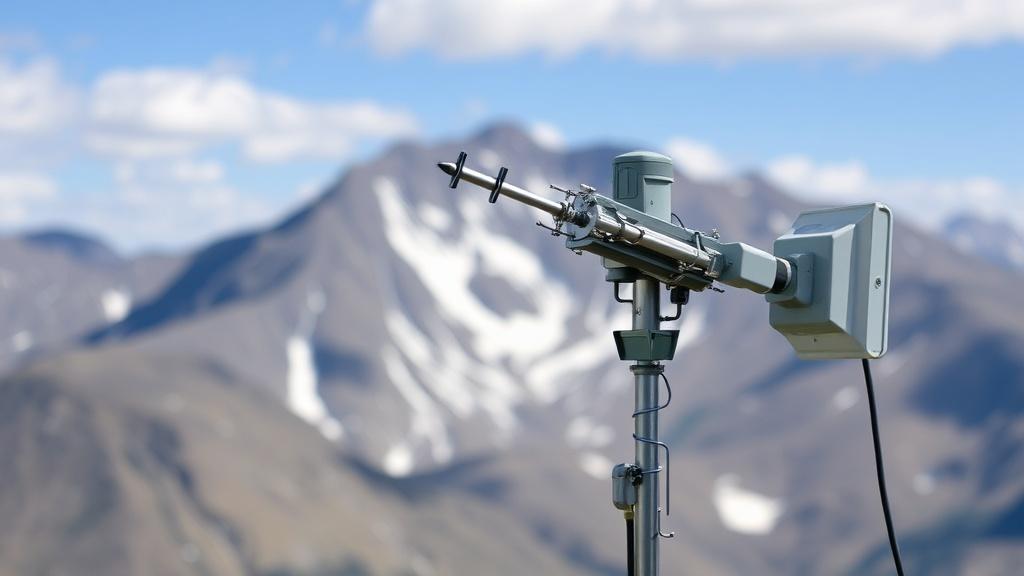

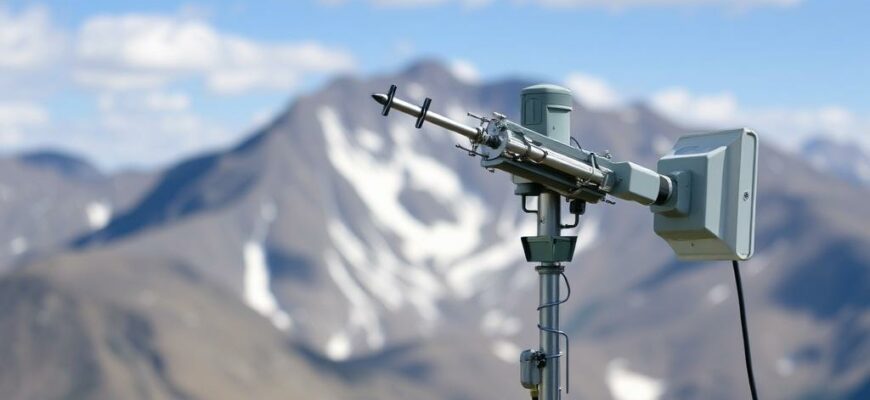

Горный рельеф меняет правила приёма сигнала: от внезапных провалов до сильных отражений. В таких условиях стандартная «включил и забыл» антенна часто не справляется, поэтому на помощь приходят антенны с ручной подстройкой коэффициента усиления под условия приёма в горной местности. В этой статье разберём, зачем нужна ручная регулировка, какие приборы и приёмы помогают добиться стабильного приёма, и как безопасно и эффективно настроить систему на месте.
- Почему горы создают такие трудности для приёма
- Типы антенн и их поведение в горной местности
- Зачем нужна ручная подстройка усиления
- Оборудование для ручной регулировки: что и как использовать
- Фильтры и защита фронт-энда
- Практические рекомендации по настройке и эксплуатации
- Пошаговая настройка в полевых условиях
- Монтаж и механическая надёжность
- Защита от интермодуляции и перегрузки
- Личный опыт и типичные ошибки
- Когда стоит привлекать профессионалов
Почему горы создают такие трудности для приёма
Рельеф отражает и затеняет радиоволны: сигнал может приходить напрямую, отражённым от склона или рассеянным через гребни. В результате на одну и ту же антенну одновременно воздействуют слабые дальние и очень сильные близкие отражения, что усложняет получение чистого полезного сигнала.
Кроме того, атмосферные условия и микроклимат в ущельях влияют на затухание и искажения. Вершины и узкие долины создают вариабельность качества приёма в пределах нескольких метров, поэтому оптимальная настройка одного положения антенны может не подходить для другого времени суток.
Типы антенн и их поведение в горной местности
Направленные антенны, такие как Yagi или лог-периодические, дают высокое усиление в узком луче и помогают изолировать удалённый передатчик. Но они чувствительны к точности наведения: даже небольшое отклонение направления может привести к потере сигнала или усилению отражений с боков.
Панельные и секторные антенны имеют более широкий угол раскрыва и дают стабильную картину при смене направления сигнала, но за это приходится платить меньшим коэффициентом усиления. Параболические антенны эффективны для очень удалённых станций, однако их габариты и требование к точному наведению делают их менее удобными в сложной горной установке.
Омни-антенны удобны для приёма множества источников вокруг, однако в горах они чаще страдают от суммирования мультипутных компонент. Выбор типа всегда баланс между усилением, направленностью и устойчивостью к мультипутию.
Зачем нужна ручная подстройка усиления
Автоматические схемы усиления (AGC) помогают в городских условиях, но в горах их поведение непредсказуемо: они либо «заводятся» на сильных отражениях, либо не успевают реагировать на резкие падения уровня. Ручная подстройка даёт оператору возможность быстро адаптировать систему под текущую комбинацию прямого и отражённого сигналов.
Когда рядом появляется мощный передатчик или отражающий объект, высокая чувствительность может привести к перегрузке приёмника и появлению интермодуляции. Регулируя коэффициент усиления вручную, можно уменьшить усиление до безопасного уровня и сохранить соотношение сигнал/шум для нужного канала.
Оборудование для ручной регулировки: что и как использовать
Основные элементы, которые применяются для регулировки усиления: переменные аттенюаторы, предусилители с регулировкой усиления, переключаемые ступенчатые усилители и регулируемые LNA. Каждый прибор имеет свои плюсы и минусы по диапазону регулирования, шагу и линейности.
Аттенюаторы удобны для снижения слишком сильного входного уровня и защищают приёмник от перегрузки, при этом не ухудшая заметно шума. Регулируемые предусилители позволяют поднять уровень при слабом сигнале, но требуют контроля, чтобы не внести собственный шум или нелинейные искажения.
| Устройство | Назначение | Плюсы |
|---|---|---|
| Переменный аттенюатор | Понижение уровня входного сигнала | Простота, защита от перегрузки |
| Регулируемый LNA | Увеличение чувствительности при слабом сигнале | Увеличивает SNR при аккуратной настройке |
| Ступенчатый усилитель | Точное изменение усиления шагами | Повторяемость настроек, низкая погрешность |
Фильтры и защита фронт-энда
В горах часто встречаются посторонние сигналы в соседних диапазонах, создающие интермодуляцию. Простая мера — установить полосовые фильтры, отсекающие ненужные частоты перед усилителем. Это уменьшает вероятность перегрузки и улучшает качество приёма целевого канала.
Помимо фильтрации, важно предусмотреть грозозащиту и качественное заземление. Металлические конструкции, молниезащитные разрядники и изолирующие элементы помогут снизить риск повреждения оборудования и улучшат стабильность работы в непредсказуемых погодных условиях.
Практические рекомендации по настройке и эксплуатации
Начинайте с базовой конфигурации: направьте антенну на предполагаемое положение передатчика и установите усиление на средний уровень. Затем поочерёдно уменьшайте и увеличивайте усиление, следя не за сырым уровнем сигнала, а за соотношением сигнал/шум и наличием искажений.
Используйте спектроанализатор или SDR для визуальной оценки спектра: поднимите усиление до появления очевидных гармоник и интермодуляций, затем уменьшите до чистой полосы приёма. Если такой прибор недоступен, ориентируйтесь на качество декодирования и стабильность выбранного канала.
- Проверяйте влияние кабеля: удлиннённые линии и плохие разъемы увеличивают потери и вносят шум, поэтому выбирайте качественный коаксиал и поддерживайте крепкие соединения.
- Записывайте настройки: в горах условия меняются, поэтому полезно иметь журнал направлений антенны и значения усиления для разных времен года.
- Обращайте внимание на поляризацию: поворот на 90 градусов может в одном месте кардинально улучшить приём, в другом — ухудшить.
Пошаговая настройка в полевых условиях
1. Установите антенну на безопасном и максимально высотном месте, доступном для обслуживания. Высота и отсутствие препятствий критичны для уменьшения затенения и улучшения зоны видимости к передатчику.
2. Запустите базовую проверку: подключите приёмник, выставьте усиление на среднее значение и выполните обнаружение сигналов. Если видите сильные сторонние сигналы, установите полосовой фильтр или включите аттенюатор.
3. Корректно наводите антенну по максимальному уровню полезного сигнала, затем плавно регулируйте усиление в поиске лучшего соотношения сигнал/шум. Заметив клиппинг или искажения, сразу снизьте усиление.
4. Проверьте устойчивость приёма в разные часы: от рассвета до вечера профиль сигналов может меняться, поэтому небольшой запас регулировок поможет быстро адаптироваться.
Монтаж и механическая надёжность
Горные ветра и ледяные отложения испытывают на прочность любую конструкцию. Выбирайте крепления и мачты с запасом прочности; применяйте коррозионностойкие материалы и регулярно проверяйте антенну на трещины и ослабление креплений. Простая профилактика продлевает срок службы и сохраняет параметры приёма.
Учитывайте доступность для обслуживания: чем сложнее доступ, тем выше цена ошибки при настройке. По возможности оставьте пространство для ручной регулировки и четкую маркировку положений направленности и настроек усиления.
Защита от интермодуляции и перегрузки
При наличии мощных передатчиков неподалёку часты случаи, когда фронт-энд приёмника «захлёбывается». Линейность усилителя важна: выбирайте усилители с высоким допустимым входным уровнем и низким коэффициентом гармоник. Если такие усилители недоступны, ставьте аттенюатор на вход для снижения уровня в пиковые моменты.
Иногда целесообразно применять комбинацию фильтрации и аттенюации: сначала убрать шумы соседних диапазонов фильтрами, затем отрегулировать общее усиление для оптимального SNR в целевой полосе.
Личный опыт и типичные ошибки
Мне доводилось настраивать систему в узкой долине, где сигнал приходил и напрямую, и отражённым от противоположного склона. Первой попыткой я усилил сигнал до максимума и получил стабильные всплески интермодуляции. Снижение усиления и добавление полосового фильтра резко уменьшили шумы и восстановили стабильность связи.
Частая ошибка — ориентироваться только на показания уровня сигнала на приёмнике. В горной местности важно слушать качество канала: лучше чуть меньший уровень с чистой декодировкой, чем «горячий» сигнал с ошибками и пропусками.
Когда стоит привлекать профессионалов
Если вы планируете постоянную установку с несколькими диапазонами и сложной аппаратурой, имеет смысл обратиться к специалистам по радиосвязи и монтажу. Они подберут линейные усилители, оптимальные фильтры и помогут спроектировать систему защиты от атмосферных воздействий.
Также профессиональный монтаж необходим при работе с высокими частотами и мощными передатчиками, где малейшая ошибка в разводке или заземлении может привести к повреждению дорогостоящего оборудования.
В горах главное — гибкость: сочетание правильно выбранной антенны, фильтров и возможности ручной подстройки коэффициента усиления даёт реальный инструмент для поддержания устойчивого приёма. Практика, внимательное наблюдение за спектром и аккуратная механическая организация оборудования позволят добиться стабильной работы даже в самых сложных условиях.
