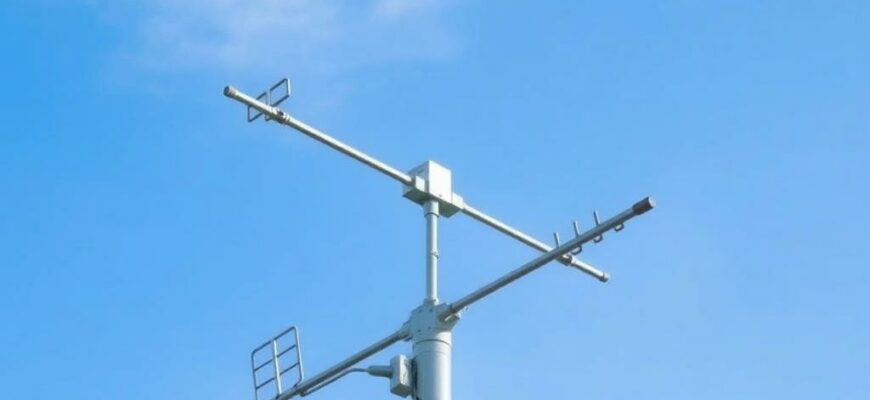

Настроить направленную антенну так, чтобы связь была стабильной и скорость — высокой, можно с минимальными затратами времени, если понять базовые принципы и следовать проверенному плану действий. Я расскажу не только о теории луча и важнейших параметрах, но и о простых практических приёмах, которые применяю сам при настройке точек доступа и радиолиний. Этот текст поможет избежать типичных ошибок и быстро получить результат на практике.
- Как работают направленные антенны и почему ориентировка важна
- Ключевые параметры, на которые нужно ориентироваться
- Типы направленных антенн и их практические различия
- Пошаговая инструкция: как ориентировать направленную антенну
- Инструменты и методы измерения
- Учет зоны Френеля и препятствий
- Поляризация и влияние мультипути
- Тонкая настройка: приёмы для максимальной стабильности
- Монтаж, защита и кабельные потери
- Типичные ошибки и простые способы их избежать
- Несколько практических примеров из опыта
- Финальные советы и проверенные решения

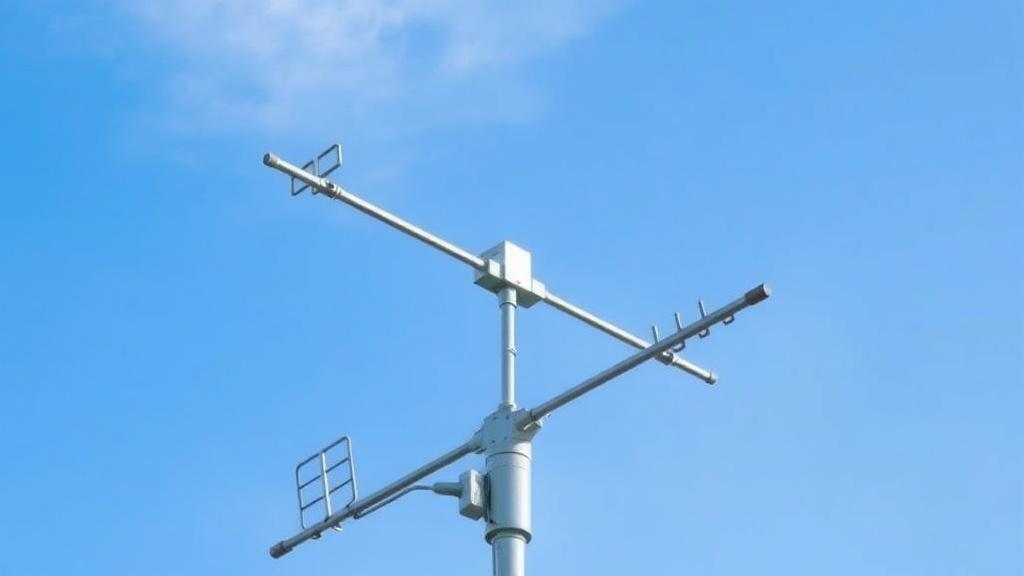

Как работают направленные антенны и почему ориентировка важна
Направленная антенна концентрирует излучение в узкий сектор пространства, повышая отношение сигнал-шум в нужном направлении. За это отвечают характеристики диаграммы направленности: основной лепесток, боковые лепестки и коэффициент усиления.
Правильная ориентация позволяет получить максимум из этих характеристик: повысить дальность, уменьшить взаимные помехи и улучшить пропускную способность. Неправильный угол или несоответствие поляризации приводят к значительным потерям, даже если антенна в целом хорошая.
Ключевые параметры, на которые нужно ориентироваться
Перед началом настройки важно понять, какие величины влияют на результат. Коротко о главном: азимут, угол возвышения, поляризация, чистота прямой видимости и зона Френеля.
Азимут показывает направление по горизонту, угол возвышения — по вертикали. Поляризация антенн должна совпадать на передающей и принимающей сторонах; несоответствие даёт потери в десятки дБ. Зона Френеля — это объем пространства вокруг прямой видимости, где энергичность сигнала имеет значение: её частичное перекрытие кустами или зданиями сокращает доступную дальность.
Типы направленных антенн и их практические различия
Основные разновидности, с которыми чаще всего встречаются инженеры и энтузиасты, — это Яги, параболические зеркала и панельные антенны. Каждая подходит для своих задач и расстояний.
Разница между ними проявляется в ширине луча, коэффициенте усиления и устойчивости к боковым помехам. Выбор зависит от расстояния, ограничений по массе и погодной прочности.
| Тип | Типичный коэффициент усиления (дБи) | Ширина луча (примерно) | Применение |
|---|---|---|---|
| Яги | 8–15 | 30°–70° | Короткие и средние дистанции, где нужна компактность |
| Параболическая антенна | 18–30+ | 1°–15° | Длинные радиолинии, высокоскоростные мосты |
| Панель (flat) | 8–18 | 20°–60° | Стационарные точки доступа и секторные покрытия |
Пошаговая инструкция: как ориентировать направленную антенну
- Оцените маршрут и обеспечьте прямую видимость, рассчитывая зону Френеля.
- Установите антенну на временный крепёж и выполните грубую наводку по азимуту и возвышению с помощью карты или GPS.
- Подключите измерительный прибор или используйте ноутбук/смартфон для мониторинга уровня сигнала и скорости.
- Выполняйте тонкую подстройку: двигайтесь по небольшим шагам, фиксируя максимальные показатели.
- Зафиксируйте надёжно, выполните тесты передачи данных в разное время суток и при разных погодных условиях.
Каждый шаг требует внимания. Например, грубая наводка обычно даёт 60–80% от возможного сигнала, а мелкая подстройка — оставшиеся проценты, которые и формируют стабильность канала.
Если связь двусторонняя, настройку лучше проводить с обеих сторон: иногда небольшая корректировка на принимающей опике даёт больший эффект, чем точная ориентация передатчика.
Инструменты и методы измерения
Для ориентировки полезны компас, приложение с картой и азимутом, GPS-координаты точки, анализатор спектра или хотя бы простой индикатор RSSI. Быстрый тест — измерение скорости по протоколу iperf или обычный файл-скач в обе стороны.
На промышленных объектах я предпочитаю спектроанализатор и направленный прибор уровня, но в большинстве бытовых случаев достаточно ноутбука и приложения для просмотра уровня сигнала. Маленький лайфхак: смартфонная программа-циркуляр чаще всего даёт направление, но магнитные помехи от корпуса могут исказить показания — проверяйте дважды.
Учет зоны Френеля и препятствий
Зона Френеля — полусферическая область вокруг прямой видимости, через которую проходит радиолиния. Для сохранения пропускной способности рекомендуется держать хотя бы 60% первого лепестка Френеля свободным от крупных препятствий.
Если есть деревья или здания, подумайте о поднятии мачты или изменении угла возвышения. Иногда разумнее выбрать чуть больший угол и потерять немного дальности, чем настроить линию прямо через кроны деревьев, которые меняются с ветром и сезонно.
Поляризация и влияние мультипути
Поляризация передатчика и приёмника должна совпадать: вертикальная к вертикальной, горизонтальная к горизонтальной. Неправильная поляризация может снизить мощность сигнала заметно, особенно на больших расстояниях.
Мультипут — многолучевое распространение — хорош при MIMO, но в направленных однонаправленных связях может создавать флуктуации уровня. Если видите сильные флуктуации, попробуйте чуть изменить азимут или высоту, чтобы найти стабильную точку.
Тонкая настройка: приёмы для максимальной стабильности
После предварительной наводки не торопитесь окончательно фиксировать антенну. Сделайте серию замеров при разной погоде и времени суток, а также при разной нагрузке сети. Иногда пик помехи возникает вечером из-за соседских устройств.
При тонкой настройке двигайте антенну малыми шагами в горизонтали и вертикали и записывайте изменения RSSI и throughput. Часто оптимальная позиция — компромисс между максимальным уровнем сигнала и минимальными помехами.
Монтаж, защита и кабельные потери
Качество монтажных работ часто решает исход. Выберите прочный мачтовый крепёж, учитывайте ветровую нагрузку и дополнительную массу при сильном обледенении. Обязательно организуйте заземление и молниезащиту.
Не забывайте о потере в кабеле: длинный кабель снижает итоговую мощность и SNR. По возможности устанавливайте радиомодуль рядом с антенной и используйте качественные соединители с герметизацией. Это уменьшит необходимость частых корректировок из-за коррозии или проникания влаги.
Типичные ошибки и простые способы их избежать
Самые распространённые ошибки: ориентировать только по карте без проверки видимости, пренебрегать поляризацией, использовать длинный дешевый кабель и забывать про заземление. Они легко приводят к ухудшению качества связи.
- Проверяйте видимость: поднимитесь на крышу и осмотрите маршрут глазами.
- Сравнивайте измерения: уровень сигнала и реальная скорость передачи.
- Используйте временные крепежи для тестов, прежде чем окончательно фиксировать антенну.
Несколько практических примеров из опыта
Однажды при настройке дальнего Wi‑Fi моста я несколько раз менял угол возвышения, пока не заметил регулярные провалы связи по вечерам. Оказалось, что сигнал пересекается с верхушками деревьев, которые при ветре давали допплеровские помехи. Подняв антенну на два метра и повернув её на 3–4 градуса, я стабилизировал канал.
В другом случае я ориентировал секторную панель по карте, не учитывая поляризацию клиентов внизу. Достаточно было изменить поляризацию на 90 градусов, и количество жалоб на пустые слоты трафика сократилось вдвое.
Финальные советы и проверенные решения
Начните с правильного выбора типа антенны и места установки, обеспечьте чистую зону Френеля и совпадение поляризаций. В процессе настройки сочетайте географические инструменты, простые измерители сигнала и реальные тесты скорости.
Не забывайте документировать настройки: записывайте азимуты, углы и используемое оборудование. Это сэкономит время при последующих проверках и при возникновении проблем. Небольшое внимание к деталям при установке чаще всего приносит заметный и стабильный выигрыш в качестве связи.
