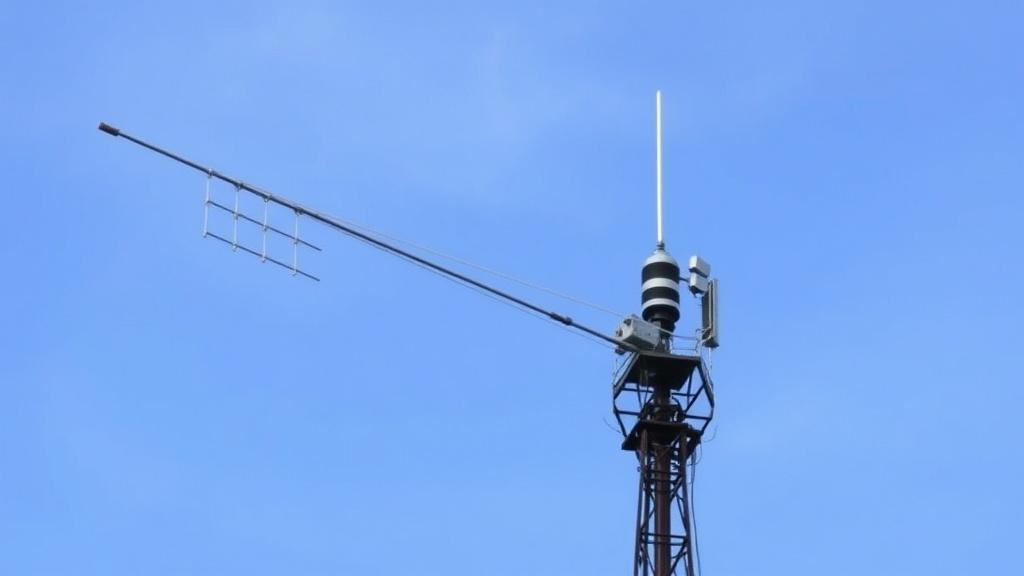

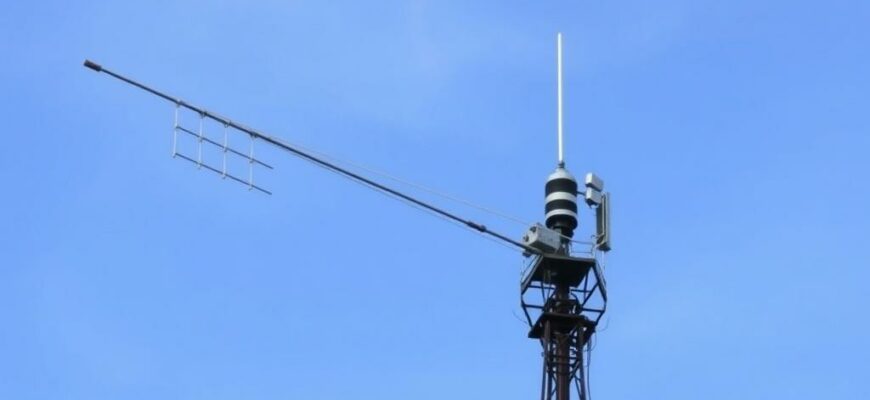

Антенны с интегрированным малошумящим усилителем привлекают тем, что позволяют значительно повысить чувствительность приёмной цепи, особенно когда сигнал далёкий или потери на кабеле велики. Но выбор оптимального коэффициента усиления — не тривиальная задача: слишком маленький — и вы теряете полезный сигнал, слишком большой — и система начнёт страдать от перегрузки и интермодуляции. В этой статье я последовательно опишу практическую методику подбора усиления под расстояние до базовой станции и уровень помех, а также приведу расчёт допустимого уровня собственных шумов для сохранения требуемой чувствительности.
- Основы: сигналы, шум и что важно учесть
- Шаг 1. Сбор входных параметров
- Формулы, которыми пользуемся
- Шаг 2. Оценка уровня сигнала на антенне
- Шаг 3. Расчёт необходимого усиления по чувствительности
- Шаг 4. Ограничение усиления по линейности и перегрузке
- Если G_min > G_max
- Шаг 5. Выбор допустимого уровня собственных шумов
- Практический алгоритм подбора
- Небольшая таблица-пример
- Фильтрация и её влияние на NF
- Опыт из практики
Основы: сигналы, шум и что важно учесть
Любая практическая подборка начинается с трёх базовых величин: ожидаемого уровня сигнала на антенне, уровня шума в полосе приёма и требований к соотношению сигнал/шум для выбранного режима работы. Точные значения зависят от частоты, полосы, типа модуляции и характеристик самой вышки — EIRP и антенны базовой станции.
Тепловой шум рассчитывается через стандартную величину −174 дBm/Hz при 290 К. Для полосы B (в герцах) уровень шума N = −174 dBm/Hz + 10·log10(B). К этому добавляется эквивалентный уровень собственного шума системы — noise figure (NF) в dB, и требуемое SNR для демодуляции.
Шаг 1. Сбор входных параметров
Перед расчётом соберите реальные данные: расстояние до вышки d, частоту f, предполагаемое EIRP вышки, усиление вашей антенны, потери кабеля и разъёмов, ширину полосы приёма B и требуемое SNR (или чувствительность приёмника для нужного режима).
Нужно также знать характеристики потенциальных сильных помех: насколько мощные сигналы могут появиться в вашей полосе и вне её, и какие у используемого LNA параметры линейности — P1dB и IP3. Эти величины решают, сколько усиления безопасно добавить спереди.
Формулы, которыми пользуемся
Для расчёта уровня сигнала на входе антенны применим формулу потерь в свободном пространстве (или другую модель затухания, если среда сложнее): PL(dB) = 20·log10(4·π·d/λ). Удобная формула с расстоянием в километрах и частотой в МГц: PL = 20·log10(d_km) + 20·log10(f_MHz) + 32.44.
Полезная формула для суммарного показателя шума (по Фризу) важна, если LNA не первый звено: F_total = F1 + (F2 − 1)/G1 + (F3 − 1)/(G1·G2) + … Где Fi — линейные эквиваленты коэффициента шума (не в dB), а Gi — линейные коэффициенты усиления. На практике, если LNA стоит первым и даёт >15–20 dB усиления, суммарный NF ≈ NF_LNA.
Шаг 2. Оценка уровня сигнала на антенне
Рассчитайте ожидаемую мощность на разъёме антенны: Pr_ant(dBm) = EIRP(dBm) − PL(dB) + G_ant(dBi) − L_other(dB). Это даёт базовую картину: сколько сигнала приходит до усиления и потерь в кабеле.
Пример: для EIRP 46 dBm на 2000 МГц и d = 1 км PL ≈ 98.5 dB, значит Pr_ant ≈ −52.5 dBm для антенны 0 dBi. Такие простые оценки дают границы поиска коэффициента усиления.
Шаг 3. Расчёт необходимого усиления по чувствительности
Определите уровень шума в полосе: N = −174 + 10·log10(B). Добавьте требуемый NF_total и SNR_req, тогда минимальная чувствительность S_min = N + NF_total + SNR_req. Если ваш приёмник требует S_min = −100 dBm, а на антенне ожидается −120 dBm, нужно как минимум 20 dB усиления плюс компенсация кабельных потерь.
Вычислите минимальный коэффициент усиления G_min, чтобы при слабейшем ожидаемом сигнале уровень на входе приёмника оказался выше S_min с запасом запаса устойчивости (fade margin): G_min(dB) = S_min − (Pr_ant(dBm) − L_cable(dB)) + Margin. Margin обычно 3–10 dB в зависимости от надёжности.
Шаг 4. Ограничение усиления по линейности и перегрузке
Не менее важно оценить верхний предел усиления — G_max. Для этого нужно знать максимальный ожидаемый входной сигнал Pr_max (например при нахождении у базовой станции или при сильном отражённом/чужом сигнале). Вычисляем выход LNA: P_out = Pr_max + G. Усиление допустимо только если P_out + Safety_margin ≤ P1dB_LNA.
Типичная рекомендация: держать запас перед P1dB порядка 6–10 dB в реальной среде, где возможны всплески. Если ожидаются сильные помехи, имеет смысл выбирать LNA с повышенной линейностью (высоким P1dB и IP3) или предусмотреть переключаемую аттенюацию.
Если G_min > G_max
Ситуация, когда необходимое усиление для слабых сигналов приводит к перегрузке при сильных — частая. Решения: использовать LNA с переменным усилением (AGC), ставить переключаемый аттенюатор, смещать LNA дальше по кабелю (чтобы сильные сигналы ослабнуть), ставить предфильтр, либо выбирать LNA с лучшей линейностью.
Шаг 5. Выбор допустимого уровня собственных шумов
Если LNA установлен первым, его собственный коэффициент шума определяет суммарный NF системы почти полностью. Требуемый NF_LNA определяется из расчёта чувствительности: NF_allowed = S_min − N − SNR_req. На практике оставляйте запас, потому что кабель и разъёмы добавят потери, и реальный температурный шум может отличаться.
Например: B = 10 МГц ⇒ N = −174 + 70 = −104 dBm. Если нужно S_min = −95 dBm и SNR_req = 7 дБ, то NF_total нужно ≈ (−95) − (−104) − 7 = 12 dB. Это довольно высокий NF, но здесь важно понять, что NF_total в этом примере включает уже слабые дополнительные потери. Обычно для мобильных приложений стремятся иметь NF_LNA 1–3 dB; чем ниже, тем лучше.
Практический алгоритм подбора
Я предлагаю следующий пошаговый алгоритм, который можно выполнить вручную или автоматизировать в таблице:
- Собрать входные данные: EIRP, f, d, G_ант, L_кабель, B, SNR_req, P1dB_LNA, IP3, NF_LNA (кандидаты).
- Рассчитать PL и Pr_ant; учесть вариации (минимум и максимум по сценарию).
- Вычислить шумовую полосу N и требуемую чувствительность S_min.
- Определить G_min по слабому сценарию и G_max по сильному (перегрузка).
- Выбрать LNA с NF ≤ NF_allowed и с P1dB/IP3, позволяющими работать при G выбранном в границах [G_min, G_max].
- Если нет баланса — рассмотреть AGC, переключаемую аттенюацию, предфильтры или перемещение антенны.
Небольшая таблица-пример
| Параметр | Сценарий A (1 км) | Сценарий B (10 км) |
|---|---|---|
| EIRP | 46 dBm | 46 dBm |
| PL (2 ГГц) | ≈98.5 dB | ≈118.5 dB |
| Pr_ant (0 dBi) | ≈−52.5 dBm | ≈−72.5 dBm |
| B (10 MHz) → N | N = −104 dBm | |
| Пример NF_target | 3 dB | |
| G_min (чтобы SNR ok) | мал (компенсировать потери кабеля) | ≈15–20 dB |
Эти числа — ориентир. В реальной ситуации нужно учитывать рельеф, многолучевость и реальную карту мощности от конкретной вышки.
Фильтрация и её влияние на NF
Предфильтр перед LNA защитит от сильных соседних каналов, но любой фильтр вносит потери, ухудшая NF всей цепи. Если фильтр добавляет L_filt дБ потерь до LNA, суммарный NF заметно вырастет. Поэтому либо используйте очень низкопотерные фильтры до LNA, либо ставьте LNA первым и фильтр после него, если LNA выдерживает входные перегрузки.
Практический совет: для сотовых диапазонов часто выбирают LNA с хорошей линейностью и низким NF и устанавливают узкополосный фильтр сразу после усилителя, если помехи не настолько сильны, чтобы вызвать перегрузку на входе.
Опыт из практики
В моей практике однажды пришлось наращивать усиление на удалённой исследовательской станции, где расстояние до вышки доходило до 15 км и кабель длиной 30 метров давал 8–10 dB потерь. Первоначально выбранный LNA давал 30 dB усиления, и ночью при редких всплесках от проходящих ретрансляторов выходной сигнал доходил до P1dB, что вызывало искажения. Решение оказалось простым: регулировка усиления и добавление узкополосного фильтра после LNA позволили сохранить чувствительность и избежать перегрузок. Если бы я сразу применил LNA с высокой линейностью, пришлось бы переплачивать за лишние характеристики.
Ещё один случай: установка в пригороде рядом с промышленной линией дала сильные помехи вне полосы. Там помог предфильтр перед LNA, но пришлось выбирать фильтр с минимальными потерями — компромисс оказался возможен лишь после тщательного тестирования на месте.
Подбор — всегда баланс между чувствительностью и стойкостью к помехам. Лучшие решения получаются после расчётов и замеров в реальных условиях.
Если кратко: рассчитывайте уровень сигнала и шума, выбирайте минимальное усиление, которое обеспечивает чувствительность, но не доводит до перегрузки, и отдавайте приоритет LNA с низким NF и достаточной линейностью. При невозможности найти компромисс применяйте AGC, переключаемую аттенюацию или улучшенные фильтры — все они входят в арсенал практического инженера.
