Влияние электромагнитных помех от сварочного аппарата на приём ТВ‑сигнала в гараже и способы экранирования кабельной трассы

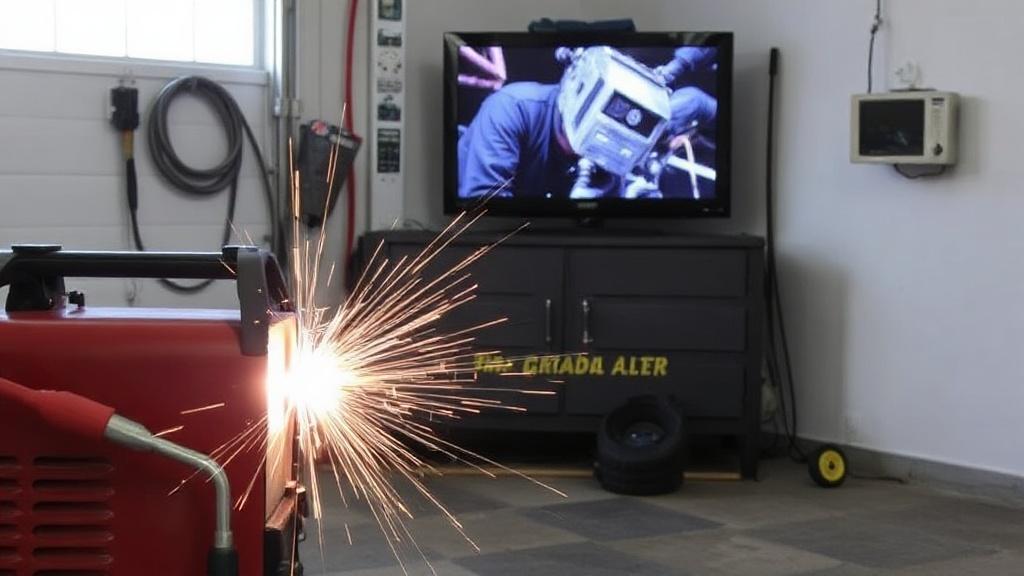

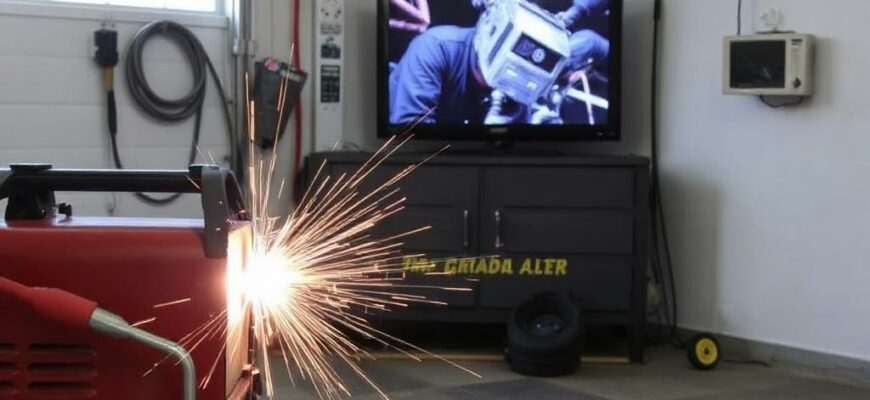

Сварочный аппарат в гараже способен превратить просмотр телевизора в серию неприятных помех: полосы, «снежок», пропадание звука. В статье разберём, как именно создаются эти помехи, почему они доходят до приёмника по кабелю и какие практические меры помогут вернуть нормальную картинку. Текст рассчитан на владельцев гаражей и умельцев, которые хотят понять проблему и последовательно её решить.

Почему сварка вызывает помехи: природа явления

Сварочная дуга — по сути источник сильных, быстрых электрических разрядов. Каждый импульс дуги содержит широкий спектр частот, включая радиочастотную составляющую, которая может возбуждать помехи в соседней проводке.

Помехи образуются не только в самой дуге, но и в кабелях сварочного аппарата, в плохо затянутых контактах и на корпусах оборудования. Всё это работает как антенна, излучая энергию, которая затем улавливается антенной телевизора или проникает в коаксиальный кабель.

Типы помех и их проявления на телевизоре

Чаще всего наблюдаются два класса эффектов: кратковременные всплески, вызывающие «искажение» изображения, и длительные фоновые наводки, снижающие уровень сигнала. Визуально это может быть мерцание, полосы по экрану, разбитая картинка или полное выпадение канала.

Аудиопомехи и рассинхронизация сигнала встречаются реже, но при сильном излучении возможны и такие симптомы. Важно учитывать, что помехи часто проявляются при включении аппарата и уменьшаются при регулировке режима сварки или расстояния до телевизора.

Как помехи попадают в приёмник и по кабелю

Кабель телевизора работает как проводник, который при попадании внешней радиочастотной энергии начинает вести себя как приёмник. Особенно уязвимы участки со слабоэкранированными соединениями и некачественными разъёмами.

Кроме того, близко пролегающие силовые проводники сварочного аппарата и коаксиал создают взаимную наводку. Если кабель лежит параллельно сварочному кабелю или зафиксирован на одной опоре, индуктивная составляющая помехи усиливается.

Типичные пути проникновения помех

Помеха может попасть в систему тремя основными путями: радиовоздушным (через антенну), проводниковым (по коаксиалу или питанию) и через корпус оборудования. Чаще всего в гараже задействованы все три пути одновременно.

Особое внимание стоит уделить местам, где коаксиальный кабель соединяется с антенным вводом и телевизором. Неплотные заделки и неэкранированные соединения резко снижают общую стойкость системы к внешним излучениям.

Короткая таблица: признаки помех и вероятный путь проникновения

Признак	Вероятный путь	Комментарий
Всплески при включении сварки	Проводниковый и радиовоздушный	Импульсный характер указывает на дугу
Постоянный фон, шипение	Проводниковый	Низкоуровневое излучение по кабелю
Полосы и искажения изображения	Радиовоздушный	Антенна улавливает помехи напрямую

Как оценить уровень помех в гараже

Простейший тест — выключите сварочный аппарат и проверьте приём ТВ. Затем включайте аппарат в разных режимах и наблюдайте изменения. Это быстро даст понятие о связи между работой сварки и появлением помех.

Для более точной оценки используют измерители уровня поля или спектроанализаторы, но в большинстве домашних ситуаций достаточно мультиметра, осциллографа или даже простого радиоприёмника. Они покажут наличие широкополосных всплесков при работе сварки.

Из личного опыта: в моём гараже сначала казалось, что помехи идут от антенны. Оказалось, что проблема была в слабом соединении кабеля у разветвителя. Исправил контакт и добавил ферритовый зажим на кабель рядом со сварочным оборудованием — помехи почти исчезли.

Основные способы экранирования кабельной трассы

Экранирование не ограничивается обёртыванием кабеля в фольгу. Это комплекс мер, включающий выбор правильного кабеля, качественные соединители, грамотную прокладку и заземление. Все элементы системы должны работать вместе.

Ниже перечислены практичные меры, которые реально снижают влияние сварочных помех и легко применимы в гаражных условиях.

• Используйте качественный коаксиал с плотным оплёткой и фольгой.
• Минимизируйте длину открыто проложенного кабеля и избегайте параллельной прокладки с силовыми проводами.
• Устанавливайте ферритовые зажимы на коаксиал в местах, ближе к источнику помех.
• Прокладывайте кабель в металлическом рукаве или трубке, прочно заземлённой.
• Проверяйте и заменяйте изношенные разъёмы, используйте герметичные F‑разъёмы для наружных вводов.

Экранированные кабели и разъёмы

Коаксиалы различаются по уровню экранирования: есть кабели с одной оплёткой и с двойной экранировкой, а также с фольгой. Для гаража лучше выбирать кабель с двойным экраном. Он значительно меньше подвержен наведению помех.

Также важна плотность и качество контакта экрана с разъёмами. Даже лучший кабель теряет смысл, если экран не закреплён на короубке или если разъём корродирован.

Ферриты, фильтры и заземление

Ферритовые кольца и зажимы эффективно подавляют высокочастотные импульсы. Их легко установить: достаточно надеть на коаксиал один или несколько зажимов и зажать. Это недорогое и действенное решение для гаража.

Заземление металлической оболочки кабеля и корпуса антенны снижает уровень помеховой разности потенциалов. Качественное заземление важно и для безопасности, и для электро‑магнитной совместимости.

Материалы и конструкции экрана: что выбрать

Для экранирования подходят разные материалы: медная оплётка, алюминиевая фольга, стальная трубка. Каждый материал имеет свои преимущества по прочности, гибкости и стойкости к коррозии.

В большинстве бытовых случаев оптимальным вариантом является комбинированный подход: качественный двойной коаксиал в стальной гофре или трубе, с ферритами у входов и хорошим заземлением корпуса.

Практические шаги по монтажу и проверке

1) Прокладывайте коаксиал перпендикулярно силовым кабелям там, где это возможно. Параллельная прокладка усиливает индукцию помех.

2) Используйте металлический коридор или трубу для кабеля в тех местах, где проходит рядом со сварочным оборудованием. Труба работает как физический экран, отражая и рассеивая излучение.

3) Установите ферриты на входе в комнату и около телевизора. Это уменьшит проникновение высокочастотных импульсов внутрь бытовой электросети и самой антенны.

Порядок действий при диагностике помех

1. Выключите сварочный аппарат и проверьте качество сигнала.
2. Пошагово включайте разные режимы сварки и фиксируйте изменения.
3. Изолируйте кабели, измените прокладку, добавьте ферриты и снова проверьте.
4. Если локальные меры не помогли, проконсультируйтесь со специалистом по электромонтажу.

Типичные ошибки и как их избежать

Ошибка первая: использование дешёвого коаксиала с тонкой оплёткой. Внешние помехи улавливаются легко, если оплётка рыхлая. Лучше вложиться в более качественный кабель — это сбережёт время и нервы.

Ошибка вторая: пренебрежение заземлением. Много владельцев гаражей оставляют корпус антенны и металлические трубы плавающими, что резко снижает устойчивость к помехам. Простое заземление решает большую часть проблем.

Когда нужен специалист

Если после всех мер помехи остаются сильными, имеет смысл вызвать инженера по ЭМС или опытного электрика. Они могут провести спектральный анализ, определить точные частоты и предложить специализированные фильтры или изменение схемы заземления.

Профессионал также поможет с безопасностью: неправильно выполненное заземление или монтаж металлической трассы могут создать риск поражения током, особенно во влажном гараже.

В гаражных условиях большинство проблем с приёмом ТВ при работе сварочного аппарата решаются последовательным применением простых мер: качественный кабель, правильная прокладка, ферриты и заземление. Эти шаги недороги и доступны любому владельцу гаража, но требуют внимания к деталям и аккуратности при монтаже. Если после самостоятельных попыток улучшений картинка остаётся нестабильной, лучше привлечь специалиста — он выявит скрытые пути проникновения помех и предложит надёжное решение.
