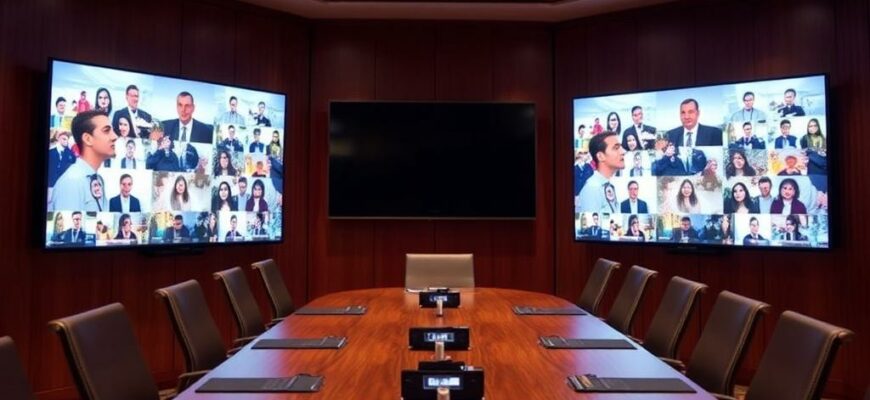

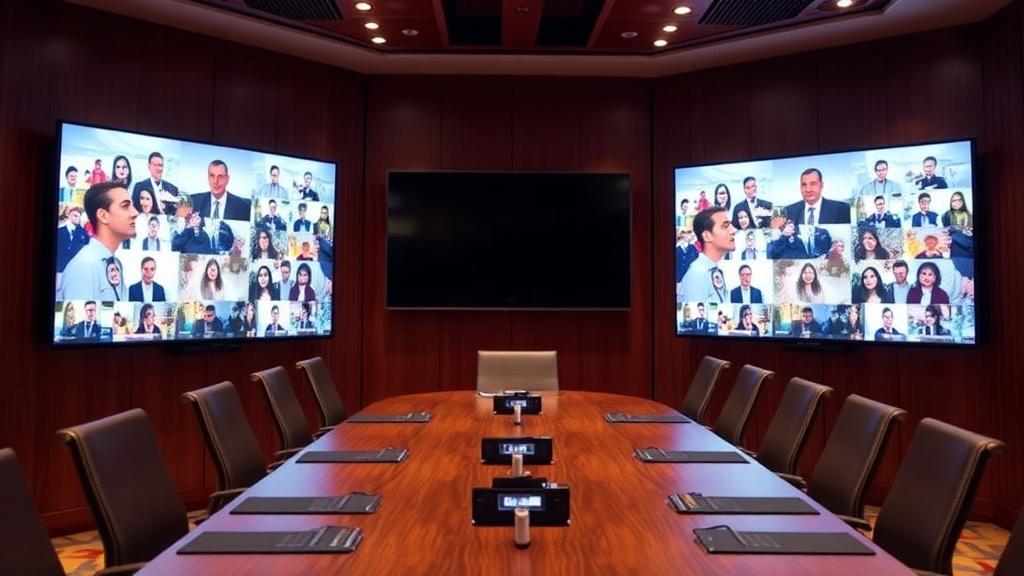

Организация показа контента в конференц‑зале требует больше, чем просто качественного проектора или большого дисплея. Когда нужно донести одну картинку до всех — и до большого экрана, и до настольных мониторов участников — важна архитектура передачи сигнала, согласование форматов и обеспечение надёжности. В этой статье разберёмся, какие технологии используются, на что обращать внимание при выборе оборудования и как спроектировать систему, которая будет работать годами.
- Зачем нужно дублирование изображения и какие задачи оно решает
- Основные подходы к передаче видеосигнала
- Коротко о преимуществах и минусах
- Технические детали: разрешение, HDCP, EDID и синхронизация
- Кабели и интерфейсы: что выбрать для разных задач
- Таблица: сравнение технологий
- Аудио и управление: комплексный подход к залу
- Проектирование под размеры зала: примеры конфигураций
- Надёжность и отказоустойчивость
- Тестирование и ввод в эксплуатацию
- Практический пример из жизни
- Контроль качества эксплуатации и обслуживание
Зачем нужно дублирование изображения и какие задачи оно решает
Дублирование изображения делает презентацию доступной каждому участнику независимо от расположения в зале. На основном экране видно общий слайд, а на персональных мониторах участники получают увеличенное изображение, субтитры, перевод или дополнительные материалы. Это повышает вовлечённость и снижает риск, что кто‑то что‑то пропустит.
Кроме удобства, дублирование решает вопросы доступности для людей с ограничениями зрения и обеспечивает резервирование сигнала: если основной экран временно недоступен, участники всё равно видят содержимое. Важна не только сама трансляция, но и синхронность, качество цветопередачи и минимальная задержка.
Основные подходы к передаче видеосигнала
Среди решений выделяются четыре основных подхода: прямое подключение через разветвители, матричные коммутаторы HDMI, система на базе HDBaseT и AV over IP. Каждый вариант имеет свои ограничения по расстоянию, числу получателей и стоимости.
Разветвители хороши для простых задач, когда нужно клонировать изображение на несколько экранов рядом. Матричные коммутаторы позволяют гибко маршрутизировать разные источники на разные экраны. HDBaseT удобен для передачи качественного HDMI на большие расстояния по витой паре. AV over IP превращает видео в потоки в сети и масштабируется почти без ограничений.
Коротко о преимуществах и минусах
Разветвитель — недорого и надёжно, но ограничен по числу выходов и длине кабеля. Матрица — гибкость и простота управления, но стоимость растёт с количеством каналов. HDBaseT даёт стабильность на 70–100 метров и сохраняет IR и управление. AV over IP — будущее, масштабируемое и управляемое централизованно, но требует грамотной сетевой инфраструктуры.
Технические детали: разрешение, HDCP, EDID и синхронизация
При выборе важно учитывать максимальное разрешение и частоту кадров, которые поддерживают источники и дисплеи. В 4K‑эпоху нужно проверять, поддерживает ли оборудование передачу 4K60 с 4:4:4 или только 4:2:0. Невнимание к этому приводит к неожиданному понижению качества при масштабировании.
HDCP и EDID часто становятся камнем преткновения при соединении разнородного оборудования. Аппарат без правильного EDID может отказаться передавать картинку или дать нестабильный режим. Проектировщик должен обеспечить корректный обмен EDID и наличие обходных решений для несовместимых устройств.
Синхронизация — ещё один пункт. Если на основной экран и мониторы идёт одно и то же видео, задержка должна быть минимальной или одинаковой по всем путям. В матричных решениях и у профессиональных процессоров задержка предсказуема. В сетевых системах иногда требуется компенсировать буферизацию, чтобы избежать рассинхрона.
Кабели и интерфейсы: что выбрать для разных задач
HDMI остаётся стандартом для качества сигнала и простоты. Для длинных линий используют активные HDMI‑кабели или оптику. HDBaseT по витой паре экономичнее по стоимости прокладки и сохраняет дополнительные сигналы управления.
AV over IP использует Ethernet. Здесь важно применять сетевое оборудование бизнес‑класса, поддерживать VLAN и QoS, чтобы трафик видео не конкурировал с остальными данными. Оптические линии применяются на большие расстояния и в ситуациях с жестким требованием к помехозащищённости.
Таблица: сравнение технологий
| Технология | Максимальная расстояние | Латенция | Преимущества | Ограничения |
|---|---|---|---|---|
| HDMI‑сплиттер | до 10 м (пассива) | очень малая | дешево, просто | ограничение по выходам, длинным кабелям |
| Матрица HDMI | до 20–30 м активными кабелями | низкая | гибкое маршрутизирование | дороже при росте каналов |
| HDBaseT | до 100 м по витой паре | низкая | питание, управление по одному кабелю | не всегда 4K60 4:4:4 |
| AV over IP | множество километров через сеть | зависит от сети (обычно 20–200 мс) | масштабируемость, гибкость | требует сети и настройщиков |
Аудио и управление: комплексный подход к залу
Видео и аудио нужно проектировать вместе. Аудиосистема должна синхронизироваться с изображением, иначе ощущение рассинхрона испортит впечатление. Используйте цифровые аудиопротоколы, интегрируйте контроль громкости и микрофонов в общую систему управления.
Система управления (Crestron, AMX, Extron и им подобные) упрощает жизнь оператора: один сценарий запусков, автоматическое переключение источников, индикация статуса. Для небольших залов достаточно простого контроллера, в крупных — интеграция с сетью и SCADA‑подобными решениями.
Проектирование под размеры зала: примеры конфигураций
Для маленького зала на 10–20 человек подойдёт один основной экран и 6–12 мониторов, подключённых через матрицу или HDBaseT. Важно предусмотреть минимальную длину кабелей и удобство обслуживания. Резервирование источников — простая, но эффективная мера.
В среднем зале на 30–80 мест имеет смысл использовать матрицу с распределением сигнала на основной экран и на резервы в стойке, а мониторы подключать через HDBaseT или AV over IP в зависимости от расстояний. Рекомендуется продублировать хотя бы один источник и предусмотреть аварийный вход для локального ноутбука.
В большом конференц‑зале или аудитории оптимально комбинировать AV over IP для масштабируемости и HDBaseT для критичных линий, требующих минимальной латенции. Используйте процессоры для управления видео и синхронизации нескольких экранов или видеостены.
Надёжность и отказоустойчивость
Планирование отказоустойчивости начинается с простых вещей: питание через ИБП, резервные источники, дублирование критичных соединений. Для сетевых систем важна настройка резервных маршрутов и мониторинг трафика.
Рекомендуется иметь план быстрого переключения: физические кнопки на пульте оператора или преднастроенные клавиши на панели управления, которые переводят систему в резервный режим в одну команду. Регулярная проверка соединений и журналирование событий помогут предотвратить большинство сбоев.
Тестирование и ввод в эксплуатацию
Перед сдачей системы обязательны полные тесты: проверка на реальных разрешениях, тест на рассинхрон, стресс‑тест при одновременном включении всех источников. Отдельно проверяйте совместимость с ноутбуками пользователей и различными адаптерами.
Документируйте конфигурацию: схемы подключения, IP‑адреса устройств, настройки EDID и профили матрицы. Это сократит время восстановления при сбое и упростит обновление системы в будущем.
Практический пример из жизни
Однажды я участвовал в проекте оснащения зала на 150 мест для международной конференции. Требование было простое — основной экран 4K и дублирование на 50 настольных мониторов с синхронным переводом. Решение получилось гибридным: матрица для основных зон, AV over IP для распределённых рабочих мест и HDBaseT для секции переводчиков.
Мы столкнулись с проблемой EDID: один из ноутбуков с нестандартным видеовыходом отключал всю матрицу при подключении. Решение — EDID эмуляторы на входах матрицы и передача детального описания оборудования в документацию для организаторов. На деле это заняло меньше времени, чем ожидалось, и система отработала без нареканий.
Контроль качества эксплуатации и обслуживание
После установки введите регулярные проверки: ежемесячный тест источников, квартальное обновление прошивок и раз в год комплексная проверка кабельных трасс. Ведите журнал ошибок и реагируйте на обращения пользователей.
Обучите персонал заказчика базовым сценариям: переключение источников, включение резервного режима и базовая диагностика. Наличие чек‑листа при каждом мероприятии минимизирует человеческий фактор и повышает уверенность организаторов.
Планирование ТВ‑оборудования для конференц‑зала и правильный выбор архитектуры дублирования изображения — инвестиция в комфорт и надёжность. Подходите к проекту системно, учитывайте масштабируемость и совместимость, и тогда ваша система будет работать стабильно и предсказуемо в любых условиях.
