ТВ‑антенны с защитой от статического разряда: требования к заземлению, особенности монтажа на металлических крышах и проверка сопротивления контура

Статья объясняет, как правильно организовать защиту ТВ‑антенны от статического разряда и грозовых перенапряжений, какие требования предъявляются к заземлению, как вести монтаж на металлической кровле и как проверить сопротивление заземляющего контура. Здесь нет сухой теории — только практичные рекомендации, список необходимых элементов и пошаговые приёмы, которые реально применимы в полевых условиях.

Почему защита от статического разряда важна

Антенна на крыше — это долго живущий проводник, который аккумулирует заряд и при неблагоприятных условиях способен отдать его на оборудование. Это приводит к помехам при приёме сигнала, повреждению тюнеров и усилителей и, в худших случаях, к пожару при пробое изоляции.

Неправильное заземление делает антенну уязвимой не только от статического электричества, но и от прямых или наводимых эффектов ударов молнии. Поэтому защита должна рассматриваться как системная задача: механический монтаж, электрическое соединение, защита входа кабеля в помещение и регулярная проверка сопротивления контура.

Основные требования к заземлению антенной системы

В первую очередь руководствуйтесь национальными нормативами по монтажу электрических и молниезащитных систем, а также инструкциями производителя антенной аппаратуры. Общая идея проста: обеспечить надёжный, короткий и минимально индуктивный путь к земле.

Практические требования включают: прочное механическое соединение антенны с проводником заземления, использование проводников без резких изгибов и с минимальной длиной, равномерное сопряжение с существующей системой заземления здания. Нельзя соединять разные системы заземления через длинные, волнистые провода — создаются петли и увеличивается вероятность повреждений.

Материалы и сечение проводников

Выбирайте медные проводники и зажимы, устойчивые к коррозии — это гарантирует длительную проводимость и сохранение контакта. Для внешней заземляющей шины и соединений лучше использовать лужёную или бронированную медь с защитным покрытием.

Точное сечение зависит от требований нормативов и конкретной ситуации, но правило простое: чем ниже сопротивление и выше ожидаемая энергия разряда, тем больше сечение. Производитель антенны и нормативы подскажут минимальные значения для вашего случая.

Быстрое и короткое соединение — ключ к успеху

Кабель заземления должен быть проложен максимально коротко и прямолинейно. Каждый изгиб и удлинение увеличивает индуктивность и снижает эффективность отвода разряда. Крепите проводник на расстоянии не больше необходимого, избегайте петлей и обходных трасс.

Используйте хомуты и зажимы, рассчитанные на наружные условия, фиксируйте проводник каждые 1–1,5 метра, чтобы исключить подвижность и механическую усталость при ветре. Если трасса пересекает металлические элементы крыши, обеспечьте надёжный контакт и защиту от коррозии.

Особенности монтажа на металлических крышах

Металлическая кровля по праву может выступать элементом системы заземления, но относиться к этому нужно осторожно. Крыша часто имеет покрытие и краску, которые ухудшают контакт, и её соединение с основным контуром здания может быть ненадёжным.

Нельзя опираться на кровлю как на единственный путь отвода без проверки её электрического контакта с землёй. Лучше использовать специальный заземляющий проводник и соединять его с кровлей в нескольких точках с предварительной зачисткой до металла и применением антикоррозионной пасты.

Крепление мачты и выбор точки входа

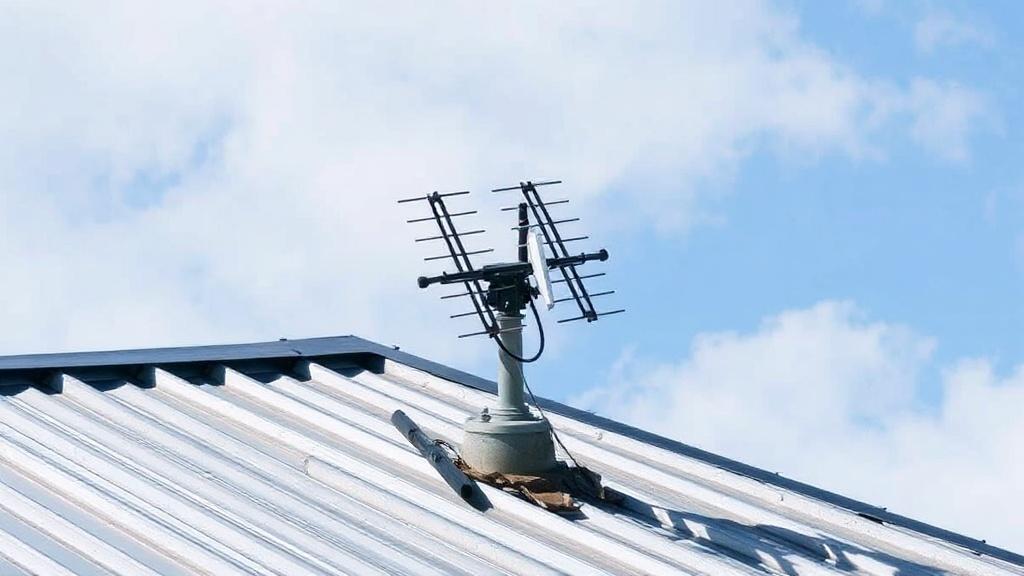

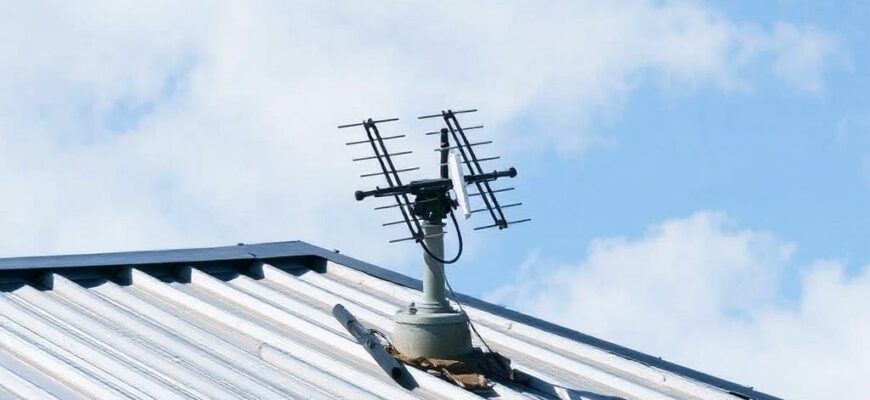

Если мачта крепится к профнастилу или металлочерепице, обязательно усилите опорное место жесткой платформой или фланцем. Это уменьшит вибрацию и обеспечит стабильность механического и электрического контакта. Проникающие крепления обязательно герметизируйте.

Точку входа кабеля выбирайте ближе к дымоходу или другому стационарному элементу, который уже связан с заземлением, но при этом избегайте мест с высокой вероятностью протечек. В месте ввода следует установить герметичный фланец и соединительную коробку с заземляющей шиной.

Риск использования кровли как единого заземлителя

Кровля может работать как распределительная плоскость, но она подвержена окислению, механическим повреждениям и температурным расширениям. Если оставить заземление только на покрашенном листе, то при первом же дождевом пролёте контакты могут ухудшиться.

Поэтому рекомендую: всегда организовывать отдельный проводник к реальному заземляющему контуру, а кровлю использовать лишь как дополнительную точку привязки, если это оправдано конструкцией и подтверждено измерениями.

Защитные элементы для кабеля и входа в помещение

Кабель, идущий от антенны в помещение, должен проходить через защитный ввод с заземляющей клеммой. На вводе полезно установить грозоразрядник или TV‑разрядник, рассчитанный на уровень напряжения и тип сигнала.

Разрядники должны быть смонтированы вблизи точки ввода и соединены с общим заземлением коротким проводом. Это снижает риск передачи импульса вдоль кабеля в интерьер и на оборудование.

Типы защит и очередность

Для защиты применяют варисторы, газоразрядные трубки и коаксиальные разрядники, а также предохранители в питании усилителей. Главное — комбинировать решения: один элемент защиты редко даёт полноценную безопасность.

Устанавливайте первый уровень (коаксиальный разрядник) снаружи, второй — в распределительной коробке, третий — на входе в чувствительное оборудование. Такой каскад минимизирует вероятность повреждений.

Как проверить сопротивление заземляющего контура

Для измерения сопротивления контура используют приборы типа «мегомметр» или специализированные тестеры сопротивления земли методом падения потенциала. Этот метод даёт наиболее достоверный результат и требует установки двух вспомогательных электродов на определённые дистанции.

Альтернативно можно применять клещевые мультиметры для быстрого контроля целостности и непрерывности проводников, но они не дают истинного значения сопротивления заземления, если контур соединён с другими заземлениями вблизи.

Пошаговая процедура методом падения потенциала

1. Отключите антенну и разомкните контур от других заземлений, если это возможно. 2. Установите вспомогательный потенциометрический электрод на расстоянии примерно в 10–20 метров от контура. 3. Третий электрод ставится между первым и контуром на определённой точке. 4. Подключите прибор и снимите показания в нескольких точках, чтобы исключить влияние соседних электродов.

Результат оценивают по нормативам: для бытовых систем целевой ориентир часто — не более 10 Ом, для повышенной молниезащиты — стремятся к значениям порядка 4 Ом и ниже. Конкретное требование смотрите в местных нормативных документах.

Что делать, если сопротивление слишком велико

Если измерения показали высокое сопротивление, добавьте дополнительные заземляющие электроды — штыри или ленты, соединённые между собой. Улучшить контакт с грунтом помогают песчано‑солевые или химические засыпки, но такие методы требуют соблюдения инструкций производителя и учёта грунтовых условий.

Иногда целесообразно расширить площадь контура и выполнить горизонтальную шину. Важно сохранять короткие соединения между элементами и проверять результат после каждого изменения.

Проверки и обслуживание системы

Проводите визуальный осмотр и измерения как минимум раз в год и после сильной грозы. Обратите внимание на коррозию зажимов, ослабленные болты и трещины в изоляции кабеля. Малейшее ухудшение контакта снижает защиту.

В моей практике однажды при ежегодной проверке обнаружил, что одна клемма на профнастиле ослабла и окислилась; после зачистки и повторной герметизации уровень шума в телевизионном сигнале упал, а риск повреждения оборудования снизился.

Контроль качества монтажа: чек‑лист

Ниже — краткий список пунктов, которые нужно подтвердить при завершении работ. Он помогает избежать типичных ошибок и оставить систему работоспособной надолго.

• Мачта и антенна закреплены жёстко, отсутствует люфт и непредусмотренная подвижность.
• Провод заземления минимальной длины, проложен прямолинейно и закреплён хомутами.
• Соединения зачистены до металла и обработаны антикоррозийной пастой.
• Коаксиальный кабель имеет отдельную заземляющую коробку при входе в помещение.
• Установлены и правильно сориентированы разрядники, проверена их целостность.
• Проведено измерение сопротивления заземления и получен результат в пределах допустимого.

Практические советы и типичные ошибки

Не экономьте на надежных зажимах и соответствующем проводе — на первый взгляд дорогой материал окупается отсутствием проблем. Избегайте использования кислого или растворимого герметика на контактных соединениях; лучше применять специализированные пасты.

Избегайте «домостроительных» схем, где антенна соединяется с бытовой трубой или радиатором как основное заземление. Такие решения могут работать временно, но создают риски при грозе и нарушают электробезопасность.

Хорошая практика — документировать все соединения и оставлять схему системы заказчику. Это упрощает будущие проверки и ремонтные работы.

Наконец, помните: каждая установка уникальна. Грунт, климат, конструкция крыши и близость других заземлений влияют на решение. Если сомневаетесь, сотрудничайте с квалифицированным специалистом по молниезащите — это дешевле, чем ремонт оборудования после удара разряда.
