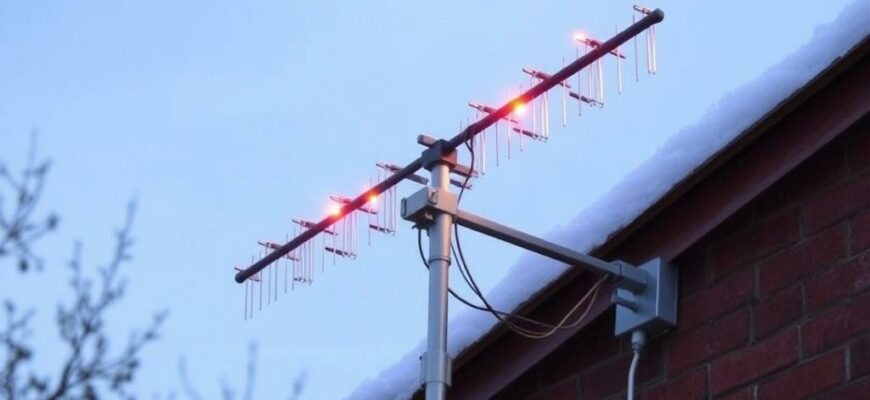

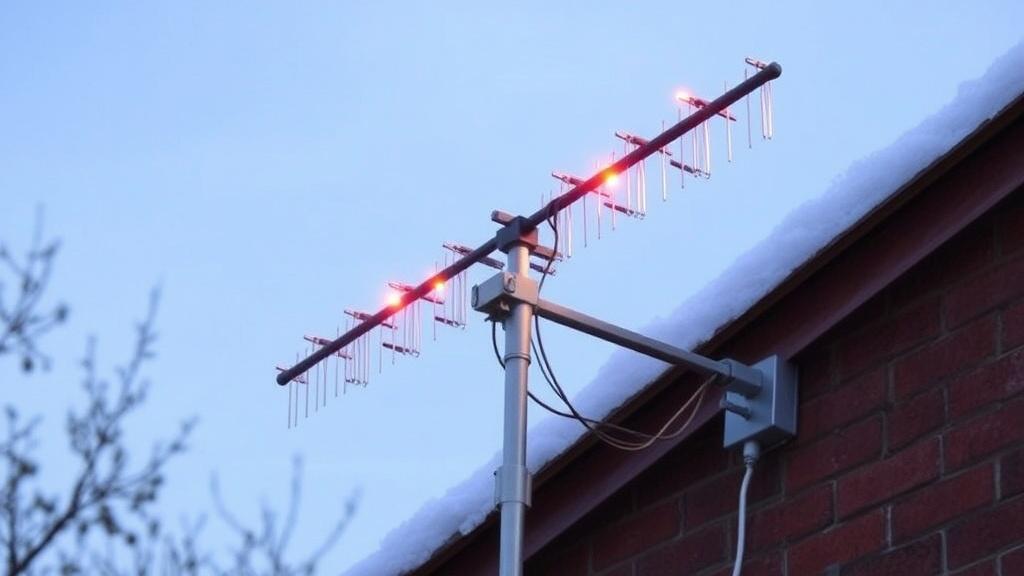

ТВ‑антенны с защитой от обледенения: принцип работы нагревательных элементов, энергопотребление и расчёт необходимой мощности обогрева

Обледенение — одна из тех мелочей, которые способны полностью лишить прием сигнала в самый нужный момент. В этой статье разберём, как устроены нагревательные элементы для антенн, какие физические процессы за ними стоят, сколько энергии обычно требуется и как прикинуть мощность, чтобы надёжно противостоять льду и снегу. Материал будет практичным — с формулами, примерами расчётов и советами по выбору и управлению системой обогрева.

Почему лед мешает работе антенн и какие задачи решает обогрев

Любой металлический элемент антенны при обледенении меняет геометрию и параметры излучения. Это приводит к сдвигам резонанса, ухудшению направленности и росту потерь в кабеле за счёт капель и наледи. В итоге картинка на телевизоре мелькает или вовсе пропадает.

Задача системы обогрева — либо предотвращать накопление льда, поддерживая температуру поверхности чуть выше нуля, либо быстро топить уже образовавшуюся корку. Вторая задача требует кратковременно большей мощности, первая — экономичнее при регулярном использовании и автоматиках.

Принцип работы нагревательных элементов

Существуют три основных подхода к нагреву: обычные резистивные элементы (ленты, нагревательные жилы), саморегулирующиеся кабели и «обогревающие» покрытия. Во всех случаях идея простая — электрическая энергия преобразуется в тепло прямо на поверхности антенны или в её непосредственной близости.

Резистивный нагрев — самый распространённый и недорогой вариант. Ленточные элементы или тонкие провода крепятся вдоль рефлектора и элементов. Саморегулирующие кабели меняют сопротивление с температурой: при нагреве ток снижается, что уменьшает риск перегрева и экономит энергию. Плёночные или проводящие покрытия применяются реже и больше для интегрированных конструкций.

Резистивные ленты и нагревательные жилы

Нагревательные ленты — гибкие полосы с равномерным сопротивлением. Их крепят скобами или хомутами так, чтобы тепло передавалось на металл. Управление обычно простое: термостат включает питание при падении температуры ниже заданной точки или при наличии влаги/льда.

Преимущество — простота и ремонтопригодность. Недостаток — при сильном ветре и очень низких температурах требуется заметный запас мощности, иначе лед будет таять медленно или не таять вовсе.

Саморегулирующиеся кабели

Внутри таких кабелей находится полупроводниковая матрица, сопротивление которой уменьшается с понижением температуры. Это даёт эффект «умного» нагрева: в холодных участках кабель сильнее греет, в тёплых — почти не потребляет энергию. Это удобно для сильно неравномерных условий и защищает от локального перегрева.

Монтаж такой системы сложнее и дороже, но в долгосрочной перспективе она часто экономичнее, поскольку потребляет энергию только там и тогда, где действительно нужно.

Плёночные покрытия и проводящие краски

Плёночные нагреватели и проводящие покрытия позволяют равномерно распределить тепло по поверхности. Их применяют там, где важна аккуратность монтажа или когда элементы антенны имеют сложную форму. Качество контакта с металлом критично для передачи тепла.

Такие решения чаще встречаются в профессиональных системах, где важна эстетика или возможность интеграции обогрева прямо в производство антенны.

Как учитываются тепловые потери: конвекция, излучение и таяние льда

Основные пути потерь тепла с поверхности антенны — конвекция и радиация. При ветре доминирует конвекция, и коэффициент теплоотдачи h заметно растёт. Излучение (радиация) становится заметным при больших перепадах температур, но обычно уступает конвекции.

Для процесса удаления уже накопленного льда учитывают ещё и скрытую теплоту плавления: чтобы растопить лед, нужно подвести энергию Qm = m·L, где L — удельная теплота плавления льда (≈334 кДж/кг), а m — масса льда. Масса льда рассчитывается по объёму и плотности (ρ≈917 кг/м³).

Принятые приближённые формулы

Для прикидочного расчёта мощности, необходимой для поддержания поверхности антенны при температуре Ts (обычно ≈0 °C), используют упрощённую формулу:

P ≈ A·h·(Ts − Ta) + Padd, где A — площадь обогрева, h — коэффициент теплоотдачи, Ta — температура воздуха, а Padd — дополнительная мощность для таяния осадков при необходимости. Это приближение упрощает расчёт, но даёт хорошую ориентировку.

Типичные значения коэффициента теплоотдачи и таблица ориентиров

Коэффициент теплоотдачи зависит от ветра: при штилевой погоде h может быть около 5–10 Вт/м²·K, при умеренном ветре 5–10 м/с — 20–50 Вт/м²·K и выше. Точный выбор значения важен для расчёта мощности.

Ветер	h, Вт/м²·K (ориентир)
Штиль	5–10
Умеренный (3–5 м/с)	10–25
Сильный (6–10 м/с)	25–50

Эти цифры — ориентиры. Для внешних расчётов берут консервативное значение в пользу большей мощности, чтобы система выдерживала ветровые потрясения и сильные морозы.

Пример расчёта мощности: пошагово

Рассмотрим практический пример: упростим модель и возьмём дирекционный Yagi с общей обогреваемой площадью A = 0,5 м². Внешняя температура Ta = −10 °C, желаемая температура поверхности Ts = 0 °C. Предположим ветер 5 м/с и возьмём h = 25 Вт/м²·K.

По формуле Pconv = A·h·(Ts − Ta) получаем Pconv = 0,5·25·10 = 125 Вт. Это мощность, необходимая лишь для компенсации конвективных потерь и поддержания 0 °C. Если нужно одновременно растапливать лед массой 5 мм (0,005 м) равномерно по площади, масса на площадь m’ = ρ·thickness = 917·0,005 ≈ 4,6 кг/м², для A = 0,5 м² масса льда m = 4,6·0,5 ≈ 2,3 кг.

Чтобы растопить этот лёд за час, требуется дополнительная энергия Q = m·L = 2,3·334000 ≈ 768200 Дж ≈ 213 Вт·ч. Воу времени мощность Pmelt = 213 Вт. Суммарно P ≈ 125 + 213 ≈ 338 Вт. С учётом потерь и запаса разумно выбрать систему на 400–500 Вт для кратковременного обогрева при интенсивном обледенении.

Перевод в потребление за сутки и батарейный пример

Если система работает непрерывно на 200 Вт в «поддерживающем» режиме, за сутки это 4,8 кВт·ч. Для автономного питания от 12 В батареи, ёмкость C (А·ч) ≈ (Энергия, Вт·ч) / (Напряжение, В) / ККД. Для 4,8 кВт·ч при 12 В и эффективности 85 % получаем: C ≈ 4800/(12·0,85) ≈ 471 А·ч. Это большая батарея, поэтому для автономности разумно использовать комбинацию солнечных панелей и аккумулирующих ёмкостей или выбирать более экономичные саморегулирующие кабели с управлением.

Управление системой: датчики, термостаты и алгоритмы

Простейшая схема — термостат с порогом около 0 °C включения и обратно с гистерезисом. Более продвинутые решения сочетают датчик температуры и влаги или датчик наледи, который включает обогрев только при наличии влаги и отрицательных температур, что экономит энергию.

Интеллектуальные контроллеры могут работать по расписанию, учитывать прогноз погоды или получать команду по удалённому каналу. В моей практике использование датчика влажности уменьшало время работы нагрева на 40 %, поскольку обогрев не включался при сухой снежной погоде, которая легко сдувается ветром.

Практические советы по монтажу и эксплуатации

Крепите нагревательные элементы таким образом, чтобы они имели хороший тепловой контакт с металлом. Используйте термостойкие хомуты и силиконовые прокладки, избегайте изломов кабеля. Защитные гофры и герметизация разъёмов продлят срок службы системы.

• Ставьте термостат с гистерезисом 2–3 °C, чтобы избежать частых включений.
• Планируйте запас мощности на случай гололёда и сильного ветра.
• Используйте саморегулируемые кабели в местах с нерегулярным обслуживанием.
• Регулярно проверяйте контакты и отсутствие влаги в разъёмах.

Безопасность и нормативы

Электропитание на крыше требует соблюдения техники безопасности: кабели должны быть рассчитаны на наружное применение и защищены от UV и низких температур, а все соединения — герметизированы. Земляной контур и УЗО обязательны при подключении к сети для защиты от утечек и коротких замыканий.

При установке на высоте учитывайте механическую нагрузку: нагревательные элементы и их крепления добавляют вес и ветровую парусность, особенно если применяется плёночный обогрев большого размера.

Небольшой финт: если вы живёте в зоне с редкими, но тяжёлыми ледяными дождями, имеет смысл комбинировать локальные нагреватели на критичных узлах (рефлектор, фазоцентр) с периодическим включением высокого режима для удаления льда. Это экономичнее, чем держать всю систему постоянно в нагреве.

Надеюсь, материал помог понять физику обогрева антенн, оценить энергопотребление и сделать практические шаги по выбору и расчёту мощности. Правильный подход — сочетание адекватного запаса мощности, контроля работы и внимания к монтажу — позволит сохранить приём и избежать дорогостоящих ремонтов в зимний сезон.
