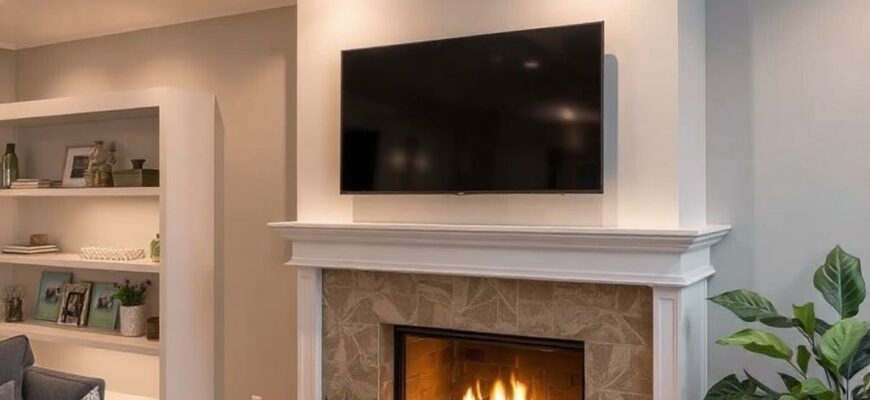

Как рассчитать необходимый запас прочности кронштейна при установке ТВ над камином с учётом теплового расширения материалов, веса панели и требований к безопасности

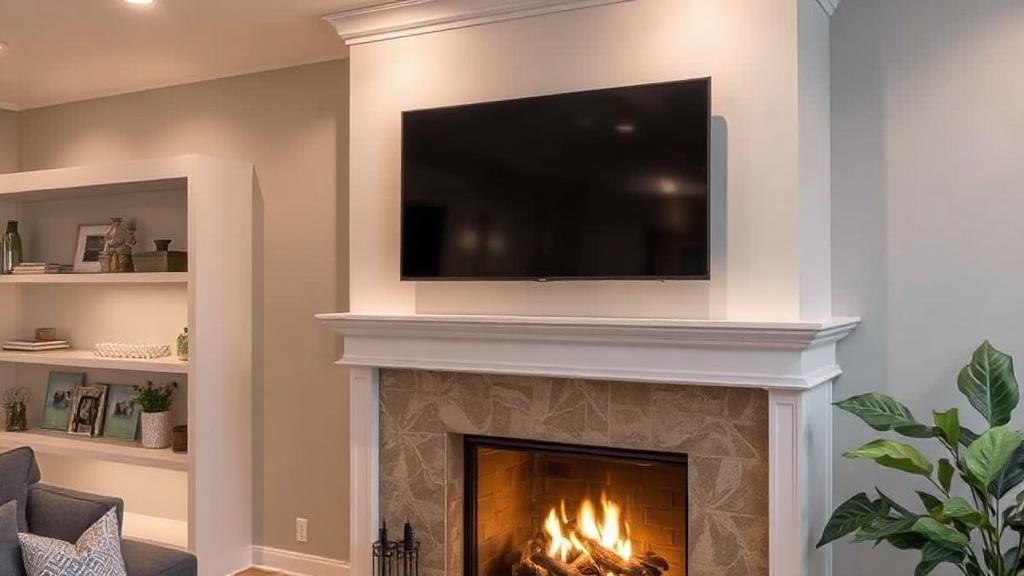

Установка телевизора над камином выглядит элегантно, но требует расчёта прочности и учёта теплового режима. Здесь важно не только подобрать кронштейн по весу панели, но и понять, как нагрев влияет на материалы крепления, какие силы возникают из-за плеча нагрузки и какие коэффициенты запаса применять для безопасной эксплуатации. В этой статье пошагово разберём необходимые вычисления, практические рекомендации и типичные ошибки, которых следует избегать.

Что нужно учесть перед расчётом

Первый шаг — собрать исходные данные: вес телевизора, положение центра тяжести относительно стены, длина рычага кронштейна, тип стены и предполагаемый диапазон температур при эксплуатации. Эти параметры напрямую влияют на величины моментов и нагрузки на крепёж.

Кроме того, важно понимать материалы — кронштейн обычно стальной или алюминиевый, крепёж может быть в стеновой стойке из дерева, в кирпичной кладке или в гипсокартоне с анкерами. Все эти комбинации дают разные пределы выдергивания и среза крепежа.

Вес панели и распределение нагрузки

Вес телевизора указывается в характеристиках. Для расчёта используем полную массу вместе с возможными аксессуарами: кронштейн, soundbar, кабели. Лучше прибавить запас на будущее — 5–10 процентов.

Основная нагрузка делится на вертикальную силу (вес) и изгибающий момент, который создаётся расстоянием от плоскости крепления до центра тяжести телевизора. Именно момент часто оказывается определяющим для выбора крепежа.

Формулы для базового расчёта

Измерьте расстояние от стены до центра тяжести телевизора L (в метрах). Изгибающий момент M рассчитывается как M = W · L, где W — сила тяжести в ньютонах (W = m · g, g = 9.81 м/с²).

Чтобы найти усилие на анкерах, разделите момент на расстояние между верхней и нижней точкой крепления вертикальной пары анкеров d: T ≈ M / d. Это даёт приближённую величину тяговой силы, которую должен выдержать верхний анкер.

Тепловое расширение материалов и его влияние

Нагрев над камином приводит к расширению металла, гипсокартона, дерева и керамики. Абсолютные изменения небольшие, но циклическое расширение и разность коэффициентов расширения создают дополнительные напряжения в узле крепления.

Для линейного расчёта используют формулу ΔL = α · L · ΔT, где α — коэффициент линейного расширения. Для стали α ≈ 12·10^-6 /°C, для алюминия ≈ 23·10^-6 /°C, для дерева значения зависят от направления волокон и влажности.

Практический пример расчёта теплового удлинения

Предположим длина консоли кронштейна от точки крепления до точки приложения веса 0.40 м, материал — сталь, ожидаемый перепад температуры на кронштейне при работе камина ΔT = 50°C. Тогда ΔL = 12·10^-6 · 0.40 · 50 = 0.00024 м, то есть 0.24 мм.

Само по себе удлинение небольшое, но если крепёж вблизи от границы материалов с иным α, появится относительное смещение и циклическая нагрузка на анкеры. Это увеличивает вероятность ослабления крепления со временем.

Как нагрев влияет на прочность и крепёж

При умеренном повышении температуры прочность стали снижается не критично до ~100°C, но резьбовые соединения, клеи, пластиковые втулки и герметики могут деградировать значительно раньше. Кроме того, деревянные стойки могут терять плотность и сцепление с шурупами при длительном нагреве и сниженной влажности.

Поэтому важно измерять температуру именно в точке установки кронштейна и учитывать не температуру пламени, а температуру поверхности стены и вершины камина, где будет установлен телевизор.

Коэффициенты запаса и нормативные требования

Запас прочности нужен, чтобы учесть неопределённости: динамические воздействия, неидеальный монтаж, усталость материалов и воздействие тепла. Для бытовых установок обычно принимают коэффициент 2–4 по отношению к реальной расчетной нагрузке.

Если монтаж осуществляется в общественном месте или предполагается высокая вероятность ударов и вибраций, лучше выбирать коэффициент 4 и выше. Для анкеров в кирпиче и болтов в стойке часто применяют более жёсткие требования по безопасной нагрузке.

Рекомендации по выбору коэффициента

• Стандартное домашнее размещение без дополнительных нагрузок: запас 2–3.
• Если есть динамические нагрузки или дети, активный образ жизни: запас 3–4.
• Высокая температура или сомнительная прочность стены: запас 4 и более, плюс консультация специалиста.

Запас в расчёте применяется как требуемая несущая способность анкера/болта: R_required = F_calculated · SF, где SF — коэффициент запаса.

Пошаговый алгоритм расчёта и проверки

Далее приведён упрощённый порядок действий от замеров до окончательного выбора крепежа. Следование шагам помогает минимизировать ошибки и получить безопасную конструкцию.

Порядок действий

• Измерьте массу телевизора вместе с аксессуарами и переведите в силу: W = m · 9.81.
• Определите расстояние L от стены до центра тяжести и вычислите момент M = W · L.
• Измерьте или оцените расстояние между крепёжными осями d, вычислите тяговую силу на верхнем крепеже T ≈ M / d и вертикальную силу V = W / n, где n — число вертикальных крепежей.
• Учитывайте тепло: замерьте максимальную температуру поверхности, оцените ΔT относительно нормальной комнаты и определите материал кронштейна и анкеров.
• Умножьте расчётные силы на коэффициент запаса SF и сравните с допустимой несущей способностью анкеров и материала стены.
• Если прочность недостаточна, измените схему: больше точек крепления, монтаж в стеновую стойку, использование химических анкерных смесей, установка теплоизоляции или защита от нагрева.

Таблица: ориентиры коэффициентов и коэффициентов теплового расширения

Материал	α, 10^-6 /°C	Рекомендованный SF (дом)
Сталь	~12	2–3
Алюминий	~23	2–3
Дерево (вдоль волокон)	зависит от влажности	3–4 (при воздействии тепла)
Кирпич/бетон	~10–12	3–4 (при старой кладке)

Практические меры по снижению рисков

Некоторые простые приёмы повышают надёжность: установить теплоотражающий экран, обеспечить вентиляцию за телевизором, крепить основной кронштейн в деревянную стойку или в несущую часть стены, а не в тонкий гипсокартон. Химические анкеры лучше подходят для кирпича и камня.

Используйте анкерные болты с сертификатом и подходящим температурным диапазоном. Пластиковые дюбели избегайте в местах с повышенной температурой — пластик теряет прочность при нагреве.

Мой опыт

Когда я устанавливал телевизор над камином в собственной квартире, сначала доверился минимальным данным и получил небольшую люфтящую конструкцию после нескольких прогревов. Тогда я измерил температуру поверхности mantel’а — она достигала 55°C при интенсивном горении. Поменял крепёж на металлические анкеры и добавил теплоотражающий экран. После этого крепление осталось плотным годами.

Эта ошибка научила меня: замер температуры и разумный запас прочности экономят время и деньги и защищают технику.

Проверка готового монтажа и периодические осмотры

После установки важно проверить крепление на вздёргивание и люфты, особенно после первых нескольких прогревов камина. Регулярный осмотр каждые 6–12 месяцев поможет обнаружить ослабление резьбовых соединений или трещины в кладке.

Если обнаружены признаки коррозии, пластиковые деформации или значительные смещения, выключите камин до выяснения причин и вызовите специалиста для ревизии крепежа и стены.

Советы для безопасной установки

• Измерьте реальную температуру поверхности под местом установки при рабочем камине.
• Крепите кронштейн в несущую часть стены или в специальные анкеры для камина.
• Выбирайте кронштейн с запасом по грузоподъёмности минимум в 2 раза и увеличивайте запас при наличии тепла или динамики.
• Добавьте теплоотражающий экран и вентиляцию за телевизором.
• Проводите периодические осмотры и подтяжку крепежа.

Применяя эти расчёты и рекомендации, вы сможете оценить требуемый запас прочности кронштейна адекватно реальной нагрузке и условиям эксплуатации, минимизировать риск повреждения техники и обеспечить безопасную работу увесистого телевизора над камином. Точные вычисления, правильные материалы и здравый смысл — лучшая гарантия надёжного монтажа.
