Коаксиальный разъём — маленькая деталь, от которой зависит устойчивость сигнала и качество изображения. Иногда проблема кроется не в приставке или кабеле, а именно в разъёме: он ослаб, окислился или центральный контакт «утонул». В этой статье шаг за шагом разберём, как диагностировать неисправность и что можно исправить самостоятельно, не прибегая к мультиметру или другому прибору.
- Кратко о том, как устроен разъём и почему он ломается
- Подготовка и правила безопасности
- Пошаговая проверка без приборов
- 1. Визуальный осмотр
- 2. Проверка механики и «тест на реакцию»
- 3. Подмена кабеля и источника сигнала
- 4. Очистка и простая механическая корректировка
- 5. Повторная проверка и оценка результата
- Таблица: симптомы, вероятные причины и быстрые решения
- Что можно исправить самому, а что лучше доверить мастеру
- Полезные советы и лайфхаки из практики
- Когда замена разъёма оправдана
Кратко о том, как устроен разъём и почему он ломается
Типичный коаксиальный разъём состоит из наружного экрана и внутреннего центрального проводника. Сигнал проходит по центральному контакту, а экран служит заземлением и защитой от помех. Если контакт нарушен или между экраном и сердечником появляется окисление — картинка «прыгает», появляется шум или вовсе нет сигнала.
Чаще всего причина не в сложной электронике, а в механике: разъём ослаб, центральная жила погнулась или внутри накопилась грязь. Понимая это, можно диагностировать проблему простыми методами и, во многих случаях, восстановить работоспособность самостоятельно.
Подготовка и правила безопасности
Перед началом отключите приставку и телевизор от сети. Никогда не делайте манипуляций с коаксиалом при подключённом питании — можно повредить тюнер или сам кабель. Работайте в хорошо освещённом месте, используйте фонарик или настольную лампу для осмотра.
Подготовьте простые инструменты: фонарик, небольшую лупу или увеличительное стекло, тонкие щипцы или пинцет, мягкую тряпочку, ватные палочки и изопропиловый спирт для очистки. Если есть запасной кабель и/или F‑переходник — положите их рядом, они пригодятся при замене и тестировании.
Пошаговая проверка без приборов
Предлагаю простой алгоритм: каждое действие даёт информацию о состоянии разъёма и помогает локализовать проблему. Делайте шаги последовательно — это экономит время и снижает риск ошибок.
- Визуальный осмотр.
- Проверка соединения «на ощупь» и при включении.
- Тест с другим кабелем или устройством.
- Очистка и подтяжка контактов.
- Проверка работы после вмешательства.
Дальше распишу каждый шаг подробнее, чтобы вы умели отличать симптом от причины и не делали лишних манипуляций.
1. Визуальный осмотр

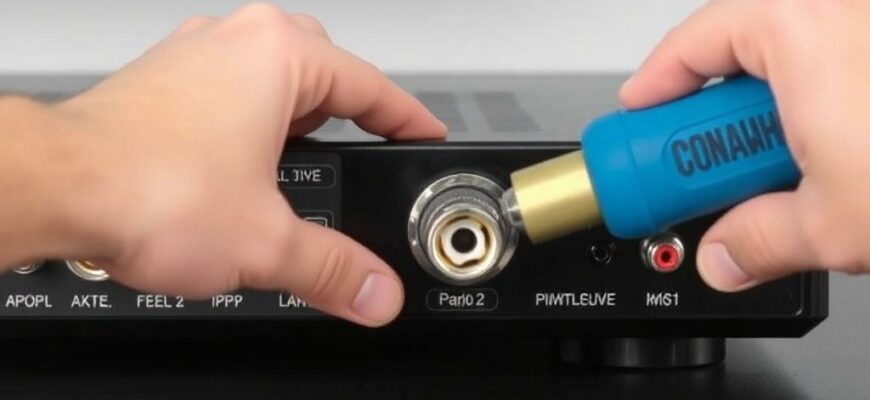

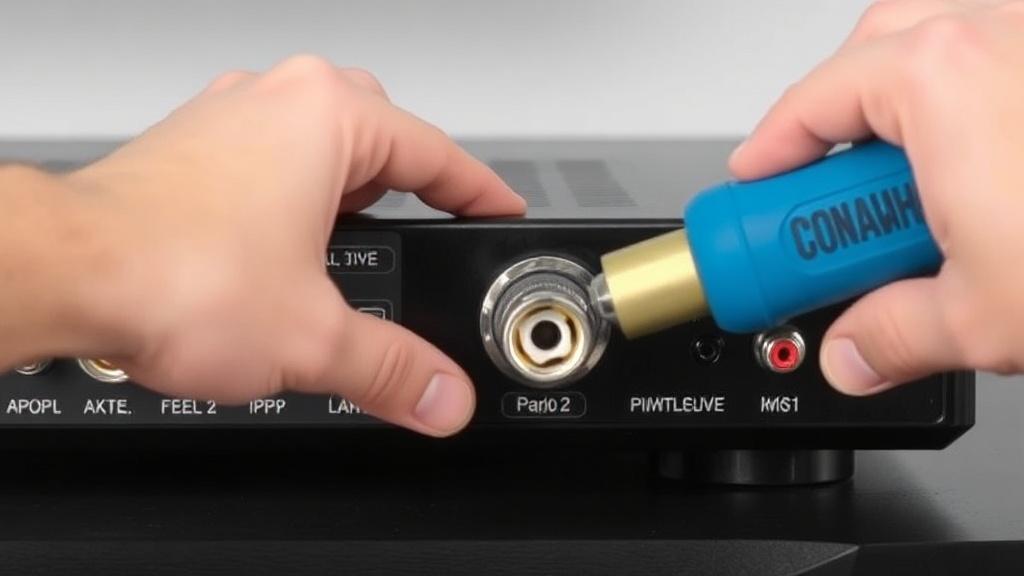

Осмотрите гнездо на приставке: обратите внимание на следы коррозии, вмятины, заломы или смещение центрального контакта. Центральный пин должен быть прямо по центру; если он утоплен или наклонён, контакт нарушен.
Посмотрите и на кабельный штекер. Часто проблема вовсе не в разъёме приставки, а в повреждённом «папе» кабеля: оторванная оплётка, погнутый центральный проводник или ослабленная гайка. Заменив кабель или отвернув/затянув кабель рукой, вы уже получите полезную информацию.
2. Проверка механики и «тест на реакцию»
Подключите кабель к приставке и аккуратно пошевелите штекером у разъёма. Наблюдайте за телевизионной картинкой или индикатором сигнала в меню приставки: есть ли перебои, шумы, внезапное исчезновение изображения. Если при малейшем движении появляется/исчезает картинка — контакт плохой.
Ощупайте корпус разъёма пальцами: не должно быть люфтов и сильной болтанки. Немного вращая штекер, вы поймёте, держит ли разъём кабель плотно. Если он играет в гнезде, возможны проблемы с пружинными контактами внутри.
3. Подмена кабеля и источника сигнала
Если есть запасной кабель, подключите его. Это самый надёжный и быстрый способ исключить повреждение проводки. Аналогично, подключите к приставке другой источник сигнала — например, антенну или кабель от соседнего телевизора. Если с новым кабелем всё заработало, значит проблема была в штекере или проводе.
Подключите ту же приставку к другому телевизору или к другому входу на ТВ. Иногда конкретное гнездо на телевизоре неисправно, а не приставка. Чередование устройств помогает локализовать неисправный элемент без приборов.
4. Очистка и простая механическая корректировка
Если осмотр выявил окисление или пыль, аккуратно очистите гнездо ватной палочкой, смоченной в изопропиловом спирте. Не залазьте глубоко и сильно не давите — спирт быстро испарится и не вреден, но механическое воздействие опасно.
Если центральный контакт немного утоплен, можно попытаться осторожно выпрямить его тонким пинцетом или зубочисткой. Действуйте деликатно: хватайте только центральный наконечник и чуть подтяните, чтобы он стал выступать примерно на 1–2 мм. Слишком сильное усилие приведёт к поломке контакта.
5. Повторная проверка и оценка результата
После всех действий снова подключите кабель и проверьте работу приставки. Оцените стабильность сигнала в течение нескольких минут. Если изображение устойчивое и шумы исчезли — дело решено. Если неполадки остались, причина, вероятно, глубже: повреждение пайки внутри разъёма или отказ тюнера.
В последнем случае лучшая тактика — обратиться в сервис. Самостоятельное разборка приставки без опыта может привести к дополнительным повреждениям или потере гарантии.
Таблица: симптомы, вероятные причины и быстрые решения
| Симптом | Вероятная причина | Быстрое решение |
|---|---|---|
| Интермиттирующее изображение при шевелении кабеля | Плохой контакт в разъёме или повреждён штекер | Затянуть или заменить кабель, проверить штекер |
| Полное отсутствие сигнала | Утопленный центральный контакт или обрыв внутри | Визуально выпрямить контакт; при неудаче — сервис |
| Шумы, помехи, искажения | Окисление, грязь, плохой экран | Очистить спиртом, заменить переходники |
Что можно исправить самому, а что лучше доверить мастеру
Вы вполне можете заменить кабель, очистить разъём, подтянуть штекер и осторожно выпрямить центральную жилу. Эти операции не требуют специальных приборов и часто решают проблему. Я сам несколько раз возвращал картинку, просто заменив старый изношенный кабель на новый.
Не стоит пытаться распаивать разъём, вскрывать плату или использовать «народные» электрические тесты без опыта. Если визуально всё в порядке, а проблема остаётся — вероятен внутренний дефект тюнера или пайки. В таких случаях лучше отдать приставку в сервисный центр.
Полезные советы и лайфхаки из практики
Всегда держите дома запасной короткий кабель: он выручает при диагностике и позволяет быстро понять, где проблема. Формат F‑коннектора стандартизирован, поэтому универсальный провод обычно подходит.
Если приставка расположена в труднодоступном месте за мебелью, сделайте фото разъёма телефоном с увеличением: это помогает заметить мелкие дефекты. Я так однажды выявил тонкую трещину в пластике гнезда, которую не видел невооружённым глазом.
Когда замена разъёма оправдана
Если разъём физически деформирован, центральный контакт сломан, или гнездо имеет глубокую коррозию, замена оправдана. На некоторых моделях разъём припаян к плате, и его замену лучше доверить специалисту. Если приставка на гарантии, обращайтесь в официальный сервис — самостоятельный ремонт может лишить гарантии.
В остальных случаях чаще всего помогает замена кабеля или простая очистка. Это недорогие и быстрые меры, которые возвращали работоспособность не раз в моей практике.
Следуя этому алгоритму, вы без приборов сможете определить, где скрывается проблема и принять решение: можно ли обойтись своими силами или пора обращаться к мастеру. Иногда пара минут внимательного осмотра и запасной кабель решают задачу лучше всякой диагностики.
