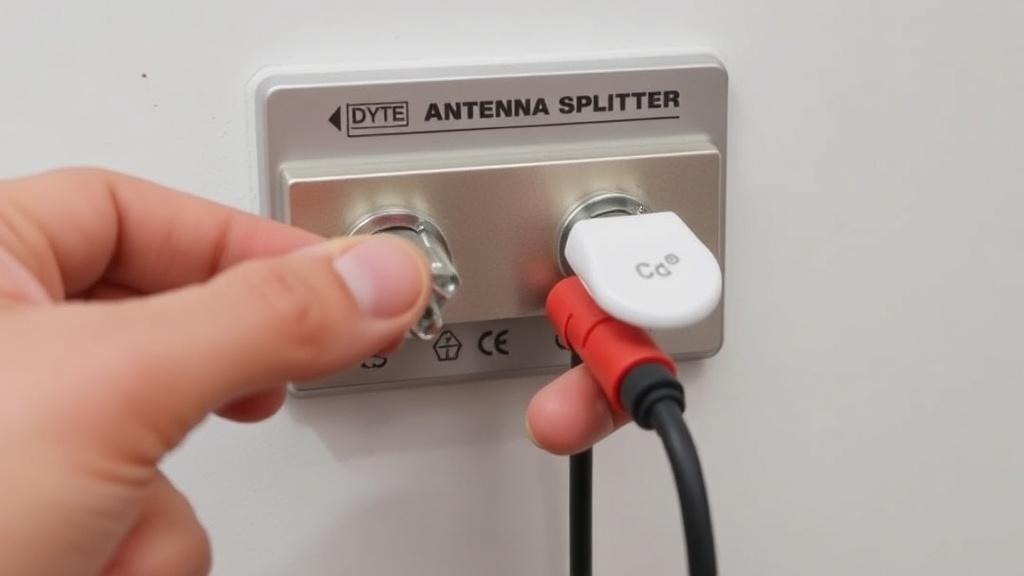

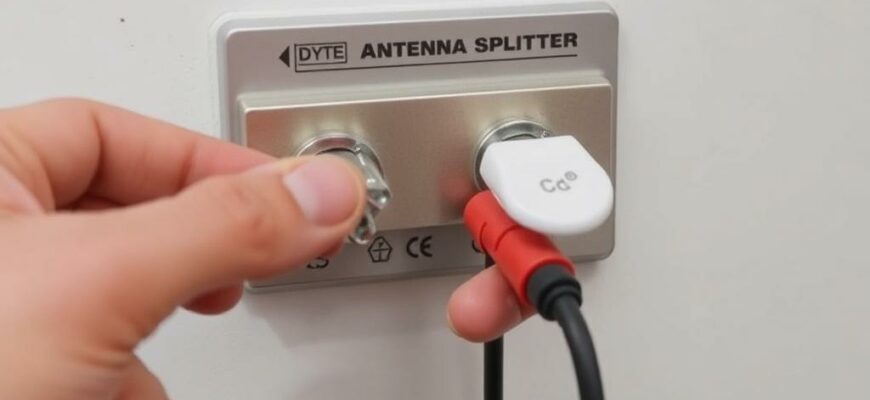

Проверка антенного разветвителя, когда все телевизоры работают и включены в сеть, кажется сложной задачей. На самом деле это можно сделать аккуратно и быстро, если знать простые приёмы и иметь под рукой минимальный набор инструментов. В этой статье разберём рабочие методы, которые не требуют отключения питания телевизоров и позволяют диагностировать проблемы прямо «в рабочем режиме».
- Почему важно тестировать именно под нагрузкой
- Короткий список инструментов и компонентов
- Метод 1. Быстрая проверка через меню телевизора
- Метод 2. Тестирование с помощью направленного ответвителя (coupler)
- Плюсы и ограничения метода с ответвителем
- Метод 3. Использование портативного измерителя сигнала прямо в розетке разветвителя
- Как изолировать проблемный порт быстро и без приборов
- Типичные причины неисправности и способы устранения
- Личный опыт
- Практические советы перед заменой разветвителя
Почему важно тестировать именно под нагрузкой
Разветвитель может вести себя иначе, когда ко всем его выходам подключены приёмо‑устройства — появляются перегрузки, паразитные отражения, расхождения уровней сигнала. Проверка при полном подключении выявляет именно те дефекты, которые проявляются в повседневной эксплуатации: плохой контакт, изношенные разъёмы, скачки уровня при подключении нескольких приемников.
Если тестировать разветвитель на «сухую», отключив телевизоры и повесив на выходы бутылочные заглушки, часть проблем останется незамеченной. Поэтому разберём методы, которые позволят замерить и сравнить параметры, не выводя устройства из работы.
Короткий список инструментов и компонентов
Для большинства задач нужен минимум: портативный измеритель сигнала, несколько F‑переходников и заглушек 75 Ом, качественные F‑разъёмы и, по возможности, направленный ответвитель с тестовым портом. Ниже — таблица, где кратко перечислены инструменты и их назначение.
| Инструмент | Назначение |
|---|---|
| Портативный измеритель DVB‑T2/DVB‑C (с F‑разъёмом) | Замер уровня и качества сигнала на конкретном выходе |
| Направленный ответвитель / coupler с тестовым выводом | Тестирование под нагрузкой без отключения основной магистрали |
| 75‑омные заглушки | Терминирование неиспользуемых портов для исключения отражений |
| Набор F‑переходников и коротких кабелей | Подключение измерителя и временная перенастройка сети |
Метод 1. Быстрая проверка через меню телевизора
Если у телевизоров есть служебный экран с показателями уровня и качества сигнала, это самый простой и безопасный способ начать диагностику. Откройте меню приёма на каждом телевизоре и выберите одну и ту же цифровую программу для сравнения.
Сравните показания уровня и BER/СNR на всех телевизорах. Сильное различие между выходами укажет на проблему в кабеле, коннекторе или конкретном ответвителе. Этот метод не требует никакого дополнительного оборудования и не прерывает работу приёмников.
Метод 2. Тестирование с помощью направленного ответвителя (coupler)
Направленный ответвитель — удобный инструмент, он даёт возможность «отсосать» часть сигнала с линии и подать его на измеритель, не нарушая подключений. Выбирайте ответвитель с известным коэффициентом ответвления, например ‑20 дБ, чтобы корректно интерпретировать показания.
Установка проходит так: основной кабель от антенны идёт на вход ответвителя, а к выходам подключаются телевизоры. Тестовый порт подключается к измерителю. Все телевизоры при этом остаются включёнными и получают сигнал, а вы получаете замер, соответствующий реальным условиям.
-
Подключите направленный ответвитель на вход общей линии вместо текущего разветвителя или между антенной и разветвителем, если позволяет конструкция. Этот шаг временно меняет конфигурацию, но телевизоры при этом продолжают принимать сигнал.
-
Подключите порт теста к измерителю и зафиксируйте уровень и качество сигнала. Учтите заявленную потери тестового порта и при необходимости скорректируйте показания в соответствии с паспортом устройства.
-
Проверьте показания при подключении всех телевизоров и при поочерёдном отключении отдельных линий (по одной) для поиска влияет‑ли конкретный приёмник на работу сети.
Плюсы и ограничения метода с ответвителем
Плюс в том, что все устройства остаются включёнными, и измерения отражают реальную рабочую ситуацию. Минус — необходимость иметь сам ответвитель и знать его коэффициенты, а также умение корректно интерпретировать показания с учётом потерь.
Если у вас нет направленного ответвителя, можно временно использовать пассивный Т‑переходник и измеритель, но тогда на время подключения придётся разомкнуть один из кабелей. Это допустимо, если кратковременное прерывание сигнала не критично.
Метод 3. Использование портативного измерителя сигнала прямо в розетке разветвителя
Ещё один практичный приём — подключить измеритель к одному из выходов через короткий F‑переходник, не отключая телевизор от питания. Если телевизору доступно несколько входов или у вас есть дубликат кабеля, можно подсоединить измеритель параллельно через 2‑х направленную вилку или через двухходовой сплиттер с небольшим ослаблением.
Важно: все неиспользуемые выходы разветвителя должны быть терминированы 75 Ом заглушками, чтобы исключить паразитные отражения и получить более точные замеры. Этот метод прост и доступен, но требует аккуратности при работе с коннекторами.
Как изолировать проблемный порт быстро и без приборов
Если под рукой нет измерителя, действуйте методом исключения. Поочерёдно отсоединяйте коаксиальные кабели от выходов разветвителя, отмечая, при каком отключении сигнал на телевизоре улучшился или ухудшился. Телевизоры остаются подключёнными к сети питания, но на короткое время один из кабелей можно отцепить.
Если отключение одной линии существенно улучшает качество на других TV, значит, проблема либо в кабеле/разъёме этого телевизора, либо в внутреннем повреждении самого приёмника. Переставьте кабели между телевизорами для окончательной проверки — замена кабеля на заведомо рабочий быстро прояснит картину.
Типичные причины неисправности и способы устранения
Чаще всего дефекты связаны с плохими F‑разъёмами, коррозией на местах внешних соединений, механическими повреждениями кабеля либо низкокачественным разветвителем. Устаревшие или заводские дешёвые сплиттеры имеют высокий уровень расхождений по выходам.
Простые действия исправляют большинство проблем: чистка и подтяжка разъёмов, замена повреждённых участков кабеля, установка терминаторов на свободные порты и замена разветвителя на изделие с гарантированными характеристиками. В сложных случаях помогает установка внешнего усилителя на входе антенны для компенсации потерь при большом числе ответвлений.
| Симптом | Возможная причина | Быстрое решение |
|---|---|---|
| Один телевизор показывает плохую картинку, остальные в порядке | Плохой кабель или разъём на этом выходе | Поменять кабель/подтянуть разъём, проверить на другом ТВ |
| Все телевизоры имеют слабый сигнал | Недостаточная мощность от антенны или потеря на разветвителе | Проверить уровень на входе разветвителя, рассмотреть усилитель |
| Перемежающаяся потеря на случайных выходах | Паразитные отражения, плохие контакты, влажность | Терминовать свободные порты, заменить разветвитель, осмотреть внешние соединения |
Личный опыт
В моей практике однажды замена дешёвого тройника на направленный ответвитель с тестовым портом позволила быстро найти проблему — один из телевизоров «тянул» сеть из‑за неисправного питания его тюнера. Поставив ответвитель и подключив измеритель, я за пару минут увидел падение уровня при подключении именно этого приёмника.
Замена F‑коннектора и установка нормальной заглушки решили проблему без длительного отключения системы и с минимальными неудобствами для домочадцев. Этот опыт подтверждает: чаще всего причины простые, а правильный инструментарий делает работу быстрой.
Практические советы перед заменой разветвителя
Выбирайте splitters с заявленным диапазоном частот, соответствующим вашему сигналу (обычно 5–1000 МГц для эфирного телевидения), и с низкими потерями. Для наружных соединений применяйте герметичные F‑разъёмы и термоусадку, а свободные порты всегда закручивайте 75‑омными заглушками.
Если у вас много телевизоров и каждый требует стабильного сигнала, лучше установить активную систему с распределительным усилителем и блоком питания у входа антенны. Это особенно важно в многоэтажных и больших по площади квартирах, где суммарная потерь на кабели и ответвления значительна.
Проверка работоспособности антенного разветвителя под нагрузкой без отключения телевизоров от сети вполне реализуема: достаточно иметь под рукой портативный измеритель, пару переходников и заменить лишние догадки на системный подход. Последовательное сравнение показаний, использование направленного ответвителя и метод исключения позволят выявить и устранить большинство неисправностей быстро и аккуратно.
