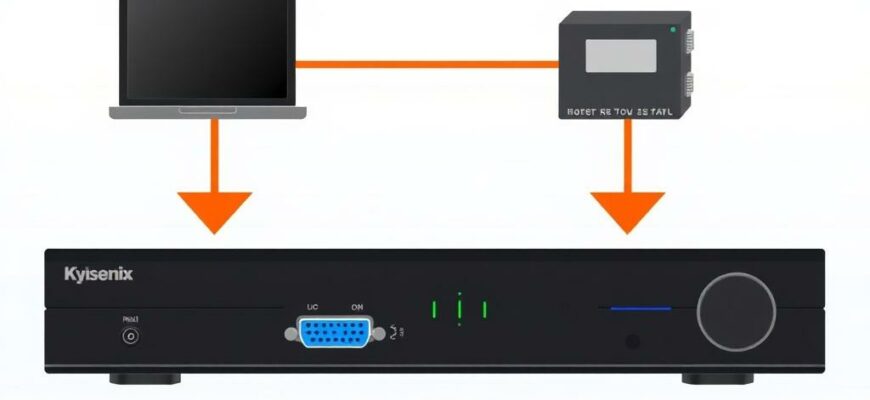

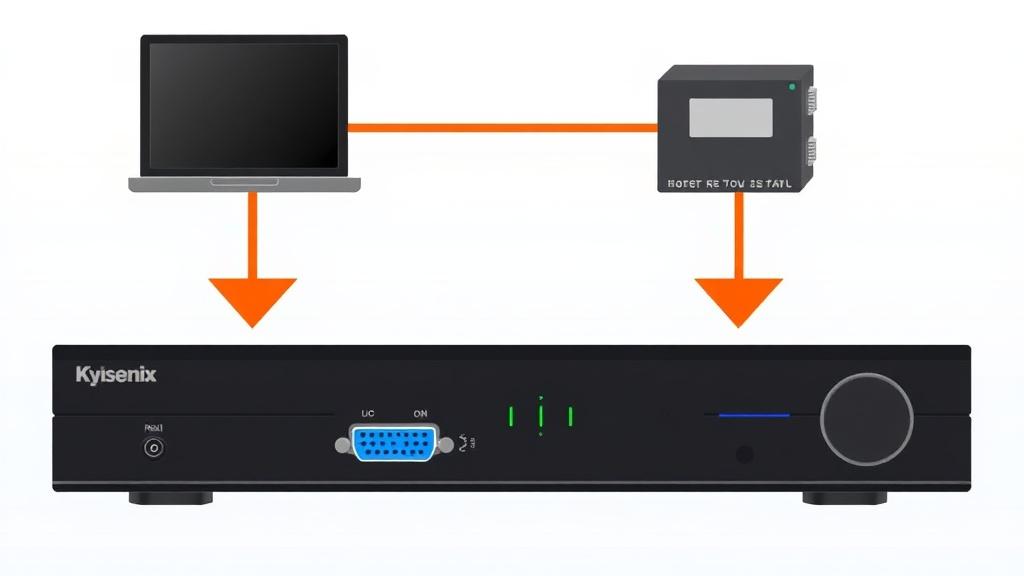

Как подключить ТВ‑приставку к внешней системе управления по RS‑232: полный практический гайд

Если вы когда‑то собирались связать телевизионную приставку с домашней автоматикой или профессиональной AV‑системой, знакомство с последовательным интерфейсом RS‑232 станет вашей первой важной задачей. В этой статье я разберу шаг за шагом, какие аппаратные и программные моменты нужно учесть, какие ошибки ожидают на практике и как их быстро устранить.

Почему именно RS‑232 и где он применяется

RS‑232 остался популярным в AV‑интеграции благодаря простоте и надежности: это классический способ передать команды включения, переключения каналов или настройки параметров напрямую в устройство. Многие профессиональные контроллеры, медиасерверы и старые приставки по‑прежнему имеют этот порт как резервный канал управления.

Важно понимать, что RS‑232 — это не просто проводок на задней панели. Это набор электрических характеристик, соглашений о последовательности бит и схем коммутации, которые гарантируют корректную передачу команд в шумной среде. Из‑за этой «стандартности» интеграция обычно проходит быстрее, чем попытки эмулировать управление через инфракрасные пульты.

Аппаратные основы: разъемы, пины и уровни сигнала

На практике вы столкнетесь с двумя типичными разъемами: DB9 (9‑контактный D‑sub) и иногда мини‑DIN или фирменными разъемами. Большинство контроллеров и ПК используют DB9, поэтому полезно знать стандартную распиновку и роль каждой линии.

RS‑232 оперирует знаковыми уровнями напряжения относительно земли: логический ноль и единица кодируются полярностью и могут достигать ±12 В. Это отличие от логики TTL, где уровни 0 и 1 намного ближе к 0–5 В или 0–3.3 В, поэтому прямое соединение без преобразователя недопустимо.

Пин (DB9)	Обозначение	Назначение
2	RXD	Прием данных (вход для приставки)
3	TXD	Передача данных (выход от приставки)
5	GND	Общий «земляной» провод
7	RTS	Запрос на передачу (аппаратное управление потоком)
8	CTS	Разрешение передачи (ответ на RTS)

Null‑modem и прямая связь: как понять, что нужно

При соединении двух DTE‑устройств (например, приставки и ПК) часто требуется кабель null‑modem, который меняет местами RX и TX. Когда же одно устройство DTE, а другое DCE, применяют прямой кабель. Если не уверены, прочитайте документацию на приставку или измерьте сигнал мультиметром.

Путаница в кабелях — одна из главных причин «молчания» при первом подключении. Легче всего определить необходимость null‑modem по назначению разъемов в мануале или по маркировке на плате.

TTL против RS‑232: зачем нужен преобразователь уровней

Часто современные приставки используют TTL‑уровни на внутренних отладочных контактах, особенно если порт вынесен в виде тонкого штырькового разъема на плате. Соединять такие контакты напрямую с RS‑232 нельзя: это может повредить и приставку, и интерфейс контроллера.

Преобразователи уровня типа MAX232, либо готовые модули с оптронной развязкой, решают проблему: они переводят ±12 В в 0–5 В и наоборот. Обязательно уточните, какой именно уровень использует ваш порт, прежде чем включать питание.

Что проверить перед началом работы

Прежде чем соединять провода, проверьте документацию приставки: там должны быть указаны разъем, уровень сигнала, стандартный набор параметров порта и список доступных команд. Это сэкономит часы поиска и экспериментов.

Убедитесь, что у вас есть подходящий кабель и, если нужно, преобразователь уровней или USB‑адаптер на PL2303/FTDI. Также проверьте драйверы для адаптера на компьютере и наличие подходящей программы для терминала.

Практическая инструкция: подключение шаг за шагом

Ниже приведен упрощенный план действий, которому я обычно следую при интеграции приставки в систему управления. Он помогает избежать типичных ошибок и ускоряет отладку.

1. Отключите питание обеих устройств и заземление системы.
2. Определите тип разъема и необходимость преобразователя или null‑modem.
3. Соберите кабель и закрепите соединения; при использовании платы‑адаптера проверьте монтаж.
4. Подключите только RX, TX и GND на первых тестах; добавьте RTS/CTS по мере необходимости.
5. Включите питание и откройте терминал с параметрами из мануала (baud, data bits, parity, stop bits).
6. Отправьте тестовую команду и просмотрите ответ; логируйте ошибки.

Настройка параметров порта и проверка связи

Стандартные параметры для многих приставок — 9600 или 115200 бод, 8 бит данных, без паритета, 1 стоп‑бит (8N1). Но это не аксиома, поэтому сначала проверьте мануал. Неверные настройки делают поток байтов нечитаемым.

Для теста используйте терминальные программы: PuTTY, Tera Term на Windows или minicom/screen на Linux. Если команда не обрабатывается, попробуйте переключать скорость и отключить аппаратное управление потоком. В большинстве случаев это помогает.

Отладка: типичные проблемы и их решения

Если приставка не отвечает, проверьте сначала физику: есть ли обмен на линиях TX/RX с помощью логического анализатора или короткого мультиметра. Часто бывает, что перепутаны RX и TX или отсутствует общий провод.

Другие частые причины: несовместимые уровни сигнала (TTL вместо RS‑232), включенное аппаратное управление потоком, устаревшие драйверы USB‑адаптера или просто неправильная команда. Подключение индикаторов уровня сигнала и временное отключение RTS/CTS помогает локализовать проблему.

Протоколы команд и примеры реальных команд

У каждого производителя своя «лексика» команд: это могут быть текстовые строки в ASCII, шестнадцатеричные кадры или даже бинарные пакеты с контрольными суммами. В мануале обычно приводится полный список команд и пример обмена.

Пример простой текстовой команды для включения питания у вымышленной приставки: «POWER ONrn». Другие устройства принимают команды в формате «». Важно соблюдать символы окончания строки, которые могут быть LF, CR или CR+LF.

Интеграция с внешним контроллером: нюансы

При подключении к Crestron, AMX или Arduino нужно учесть аппаратную совместимость и формат команд. Контроллер должен уметь поддерживать необходимые скорости и логические уровни, иначе придется ставить промежуточный преобразователь.

Также продумывайте обработку ошибок: контроллеру полезно реализовать таймауты и повторную отправку команд в случае отсутствия подтверждения. Это повышает стабильность всей системы в реальной эксплуатации.

Советы по безопасности и устойчивости соединения

Не пренебрегайте заземлением. Общая земля устраняет многие помехи и обеспечивает корректность логических уровней. Если система находится в шумной среде, используйте экранированные кабели и витую пару в режиме differential, где это поддерживается.

Рассмотрите оптическую или гальваническую развязку, если есть риск потенциальных перепадов напряжения между устройствами. Такие меры защищают и оборудование, и данные от повреждений при неисправностях.

Мой практический кейс: как я подключал медиаплеер к домашней автоматике

Несколько лет назад мне нужно было интегрировать приставку в систему умного дома, чтобы включать записи и управлять плейлистами. На приставке был панельный TTL‑порт, а контроллер — DB9 RS‑232, поэтому без преобразователя не обойтись.

Я использовал модуль на основе MAX3232 и сделал null‑modem кабель, настроил порт на 115200 8N1, отключил аппаратное управление и добился стабильной связи. Первые проблемы возникли из‑за неверного окончания строки в командах, и это было решено после просмотра логов обмена.

Что делать, если документация отсутствует

Если официального мануала нет, действуйте аккуратно: определите тип разъема, измерьте напряжение в спокойном состоянии и при передаче команды, попытайтесь перехватить трафик. Быстрый способ — назначить безопасные параметры порта и отправлять известные универсальные команды вроде «help» или пробовать стандартные окончания строки.

Если есть доступ к интернету, ищите форумы и сообщества по вашему устройству: зачастую другие интеграторы уже публиковали распиновки и примеры команд. Это экономит много времени и минимизирует риск.

Короткий чек‑лист перед вводом в эксплуатацию

Ниже основной список проверок, который рекомендую пройти перед финальным запуском системы. Он получен из практики и проверен на нескольких проектах.

• Проверить совместимость уровней (RS‑232 vs TTL).
• Проверить распиновку и тип кабеля (null‑modem или прямой).
• Установить правильные параметры порта и проверить на терминале.
• Убедиться в наличии общего заземления и экранирования при необходимости.
• Настроить обработку ошибок и логирование на контроллере.

Следуя описанным шагам и учитывая аппаратные особенности вашей приставки, вы сможете создать надежный канал управления и добиться предсказуемой работы системы. Точное знание уровней сигнала, правильный кабель и корректные настройки порта решают большую часть возникающих проблем.
