Поставить приставку на паузу перед уходом и быть уверенным, что она не будет светить индикаторами и не съедает электричество — задача не только практичная, но и приятная. В этой статье я расскажу, какие варианты существуют, какие компоненты понадобятся, и как безопасно собрать решение на реле и логике умного дома, чтобы при постановке квартиры на охрану приставка автоматически отключалась.
- Зачем вообще это нужно
- Компоненты и инструменты, которые пригодятся
- Общие подходы — отключать питание или корректно завершать работу
- Выбор реле: на что обращать внимание
- Схема подключения в общих чертах
- Пошаговый план внедрения
- Примеры сценариев автоматизации
- Пример автоматизации для Home Assistant (псевдокод)
- Тестирование и отладка
- Меры безопасности и рекомендации
- Личный опыт и практические наблюдения
Зачем вообще это нужно
ТВ‑приставки часто остаются в режиме ожидания, потребляя энергию и иногда отправляя сетевой трафик. При включённой охране это может быть лишним сигналом того, что дома есть техника и кто‑то был там недавно.
Кроме экономии электроэнергии, автоматическое отключение уменьшает риск ложных срабатываний охранной системы при своих сценариях и защищает устройство от перегрева, если вы уходите надолго.
Компоненты и инструменты, которые пригодятся
Ниже приведён список основных элементов для реализации через реле и сценарии автоматизации. Ничего сверхсложного — всё можно собрать из доступных модулей, но важно правильно выбрать элементы по характеристикам.
| Компонент | Назначение | Примеры |
|---|---|---|
| Реле силовое | Переключение питания ТВ‑приставки | Shelly 1PM, Sonoff POW R2 с внешним реле, промышленные реле на DIN‑рейку |
| Контроллер умного дома | Обработка событий сигнализации и запуск сценария | Home Assistant, Homey, Hubitat, SmartThings |
| Выход сигнализации (сухой контакт) | Источник триггера «включена охрана» | Aux, сухой контакт на панели тревоги |
| Кабели, корпус, предохранитель | Безопасное и аккуратное подключение | Провода питания, автомат/предохранитель 1–2 A |
Общие подходы — отключать питание или корректно завершать работу
Есть два принципиально разных подхода. Первый — отправить команду на корректное завершение работы приставки через сеть, второй — физически разорвать цепь питания реле.
Я рекомендую сначала попытаться корректно завершать работу: многие приставки на базе Android TV или Linux поддерживают команды по ADB, HTTP API или через интеграции. Это безопаснее для файловой системы устройства. Реле оставляйте как резервный вариант или для устройств, которые не умеют корректно выключаться по сети.
Выбор реле: на что обращать внимание
Реле должно иметь номинал по току и напряжению с запасом. Для большинства приставок достаточно 2–3 ампер, но лучше смотреть на пиковые токи блока питания. Предпочтительны реле с гальванической развязкой и минимальным временем переключения.
Различают механические и твердотельные реле. Твердотельные бесшумны и долговечны, но могут иметь утечку тока. Механические просты и чаще используются в бытовых сборках. Важен также корпус, степень защиты и наличие предохранителя на линию, которую вы разрываете.

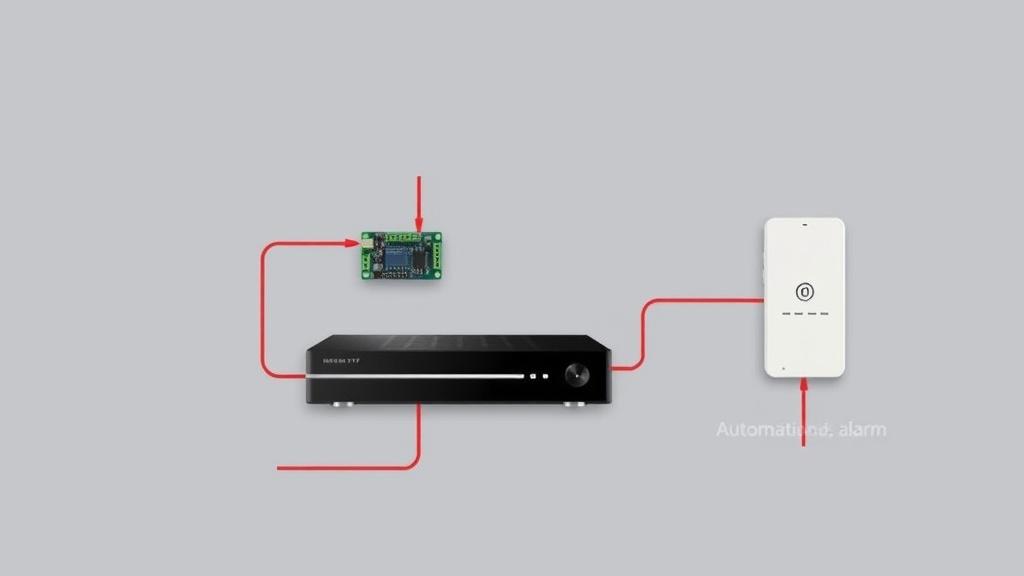

Схема подключения в общих чертах
Самый безопасный вариант — разрывать только фазный провод питания приставки, оставляя ноль и заземление нетронутыми. Реле ставится последовательно с фазой, в боксе или распределительном щитке, в доступном и защищённом месте.
Контрольный вход реле подключается к контроллеру умного дома или напрямую к сухому контакту сигнализации. Если сигнализация даёт только замыкание/размыкание, убедитесь, что контроллер умеет читать такой вход или используйте промежуточное реле/интерфейс.
Пошаговый план внедрения
Ниже — упрощённый план действий. Он служит ориентиром, но не снимает ответственности за работы с сетью 220 В. При сомнениях пригласите электрика.
- Оцените возможность программного выключения приставки по сети и реализуйте его, если доступно.
- Выберите реле с нужной нагрузочной способностью и с гальванической развязкой.
- Подготовьте место монтажа: распределительный щиток, корпус вне досягаемости домашних.
- Подключите реле последовательно в фазный провод (или поручите это специалисту).
- Настройте контроллер умного дома для чтения состояния охраны и управления реле.
- Напишите сценарии и проведите тесты при отключённой сети перед первым живым испытанием.
Примеры сценариев автоматизации
Опишу пару рабочих логик, которые я применял в реальных проектах. Они простые и восстанавливаемые при ошибке.
Сценарий A — при постановке на охрану попытаться корректно выключить приставку, через 30 секунд — обесточить реле, если устройство продолжает потреблять энергию. Такой подход защищает систему файлов приставки.
Сценарий B — при снятии с охраны включить питание, затем отправить команду включения по сети или подождать автозапуска приставки. Можно добавить умолчания, чтобы восстановление происходило только если дома есть кто‑то из членов семьи.
Пример автоматизации для Home Assistant (псевдокод)
Ниже приведён упрощённый фрагмент логики — его легко адаптировать под ваш контроллер. Я использую его как отправную точку, а потом тонко настраиваю задержки и исключения.
trigger: alarm_control_panel.state == ‘armed_away’
action:
— service: media_player.turn_off target: tv_player
— delay: ’00:00:30′
— service: switch.turn_off target: switch.tv_power
Тестирование и отладка
Тестировать лучше в несколько этапов: сначала проверить логику в контроллере без подключения к релейному модулю, затем подать тестовый импульс на реле при выключенной приставке, и только после этого проводить живую проверку с устройством.
Обратите внимание на сценарии восстановления при сбое: сохраните состояние перед отключением, чтобы после возвращения питания не включать устройство, если пользователь этого не хочет. Логи и уведомления помогут понять, что произошло во время теста.
Меры безопасности и рекомендации
Работа с сетью 220 В опасна. Всегда отключайте автоматику в щитке перед вмешательством. Используйте кожухи, клеммники и предохранители. Если в проект вовлечена сигнализация и двери, проверьте, что ваш вход не создаёт ложных срабатываний.
Если вы не уверены, поручите монтаж квалифицированному электрику. Я настоятельно рекомендую не разрывать нейтраль, не использовать реле с заведомо меньшими параметрами и не оставлять открытые клеммы.
Личный опыт и практические наблюдения
В своём первом проекте я поставил Shelly 1 в распаечный короб и связал его с Home Assistant. Сначала гонял сценарии только по сети — отправлялись ADB‑команды и всё было аккуратно. Реле добавил позже как резерв, и оно спасло ситуацию один раз, когда обновление зависло и приставка не отвечала.
В другом случае я использовал сухой контакт сигнализации в качестве триггера: сигнализация замыкала цепь при постановке на охрану и это напрямую срабатывало на ввод контроллера. Получилось надёжно и без лишнего шлейфа интеграции.
Реализация автоматического отключения приставки при постановке квартиры на охрану — удобный и относительно простой проект, если подойти к нему с заботой о безопасности и предусмотреть корректные сценарии завершения работы. Небольшая предварительная работа с выбором реле и написанием сценариев даёт комфорт и экономию энергии на годы вперёд.
