Многие, кто проводит время в дороге или любит выезжать на природу с комфортом, задаются вопросом, как обеспечить телевизионную приставку электричеством в автомобиле. Вариантов несколько: питать приставку напрямую от 12 В, использовать автомобильный инвертор для преобразования в 220 В или применять компактный DC‑DC преобразователь. В тексте разберём, какое оборудование выбрать, как сделать безопасную и надёжную схему подключения и какие подводные камни встречаются в реальной практике.
- Что понадобится перед началом работы
- Понимание требований питания и оценка нагрузки
- Выбор инвертора и требования к нему
- Пошаговая схема безопасного подключения
- Подключение через прикуриватель или напрямую к батарее
- Безопасность, помехи и особенности эксплуатации
- Типичные ошибки и как их избежать
- Практический пример из моего опыта
Что понадобится перед началом работы
Прежде чем что‑то подключать, соберите комплект необходимых инструментов и компонентов: саму приставку, источник питания для неё (сетевой блок или 12‑вольтовый адаптер), автомобильный инвертор нужной мощности, предохранители и проводку подходящего сечения. Также пригодятся мультиметр, набор гаечных ключей и изолента; эти простые вещи часто решают мелкие проблемы на месте.
Если приставка питается 12 В напрямую, можно обойтись без инвертора — достаточно подходящего адаптера или DC‑DC конвертора. Но когда у вас типичный сетевой блок 220 В, инвертор становится обязательным. Не забудьте о роли батареи — она и будет источником энергии, поэтому важно знать её ёмкость и состояние.
Понимание требований питания и оценка нагрузки
Перед подключением изучите паспортные данные приставки: номинальная мощность в ваттах и напряжение питания. Многие современные приставки потребляют 5–15 Вт, но к этому добавляется стартовый импульс у некоторых устройств и дополнительные потери при преобразовании напряжения. Если вы хотите питать вместе с телевизором, суммарная нагрузка может вырасти до десятков ватт.
Чтобы понять, сколько проработает система от аккумулятора, удобно пользоваться простыми расчётами. Берём мощность устройства, делим на 12 В, учитываем КПД инвертора и получаем потребляемый ток. Ниже приведена таблица с типичными примерами и приблизительной оценкой времени работы от 60 А·ч аккумулятора.
| Устройство | Потребляемая мощность, Вт (AC) | Ток при 12 В с учётом КПД 85%, A | Время работы от 60 А·ч (полный разряд), ч | Время при 50% разряде, ч |
|---|---|---|---|---|
| ТВ‑приставка | 10 | 0.98 | 61 | 30 |
| Небольшой 12 В телевизор | 20 | 1.96 | 30 | 15 |
| 24″ LED телевизор + приставка | 60 | 5.88 | 10 | 5 |
Эти цифры приблизительные и служат ориентиром; реальное время работы зависит от состояния аккумулятора, температуры и потерь в проводке. Для свинцово‑кислотных батарей безопасный рабочий предел обычно составляет 50% глубины разряда.
Выбор инвертора и требования к нему
Ключевые параметры инвертора — номинальная мощность, пиковая (стартерная) мощность, тип выходной формы (чистая синусоида или модифицированная) и встроенные защиты. Для чувствительной электроники и современных приставок лучше выбирать инвертор с чистой синусоидой, он снижает вероятность появления помех и защитит блок питания устройства.
Обратите внимание на пиковую мощность: при включении некоторые устройства дают кратковременный всплеск тока, и инвертор должен выдерживать этот пик. Также подумайте о разъёмах: дешёвые модели через прикуриватель ограничены по току и безопасно не подходят для устройств мощностью более 150 Вт.
Пошаговая схема безопасного подключения
Ниже — упрощённая и безопасная последовательность действий, которой можно придерживаться при установке инвертора и подключении приставки.
- Отключите все устройства и при необходимости отсоедините отрицательный терминал аккумулятора перед монтажом.
- Выберите место для инвертора — хорошо вентилируемое, недалеко от батареи, но защищённое от попадания влаги и ударов.
- Проложите провода от инвертора к аккумулятору: положительный провод с предохранителем на расстоянии не более 30 см от клеммы батареи, отрицательный — к клемме «-» или к надёжному заземляющему болту кузова.
- Установите предохранитель подходящего номинала — он должен защитить провод от короткого замыкания. Номинал предохранителя ориентируйте по току инвертора (например, для 300 Вт при 12 В это ~30 А).
- Подключите инвертор к аккумулятору, убедитесь в надёжности зажимов и отсутствии оголённых участков.
- Включите инвертор и измерьте напряжение на выходе мультиметром, затем подключите приставку. Сначала включите только приставку, наблюдайте за поведением и прогревом инвертора.
- Если всё стабильно, подключайте телевизор и другие устройства. Следите за индикаторами инвертора и при появлении перегрузки выключайте всё и проанализируйте причину.
Подключение через прикуриватель или напрямую к батарее
Подключение через гнездо прикуривателя удобно, но ограничено: штатная проводка здесь рассчитана на небольшие токи. Для устройств с мощностью до 100–150 Вт такой способ может работать, но при больших нагрузках лучше подсоединяться напрямую к клеммам аккумулятора.
При прямом подключении обязательно используйте толстые провода соответствующей длины и установите предохранитель как можно ближе к батарее. Это единственный способ избежать опасных перегревов и снизить падение напряжения при значительных токах.
Безопасность, помехи и особенности эксплуатации
Инверторы и высокие токи могут вызвать помехи в радиочастотном диапазоне, что проявляется шумом в приёмнике или ухудшением сигнала антенны. Часто помогает разнесение антенны и инвертора или использование ферритовых колец на кабелях. Также имеет смысл применять экранированные кабели для антенного сигнала.
Вентиляция инвертора критична: он греется при работе, особенно при высокой нагрузке. Устанавливайте устройство в месте с притоком воздуха, не закрывайте вентиляционные отверстия и не ставьте сверху вещи. Следите за состоянием аккумулятора — глубокие циклы разряда сокращают его срок службы.
Типичные ошибки и как их избежать
Частые промахи — это выбор инвертора с недостаточным пиковым током, пренебрежение предохранителем, использование тонких проводов и подключение через прикуриватель при большой нагрузке. Все эти ошибки приводят к перегреву, падению напряжения или даже к возгоранию.
Избежать проблем помогает простая проверка перед поездкой: измерьте ток потребления мультиметром, убедитесь в исправности креплений и предохранителей, протестируйте систему при умеренной нагрузке. Поддерживайте аккумулятор в хорошем состоянии и регулярно проверяйте напряжение холостого хода.
Практический пример из моего опыта

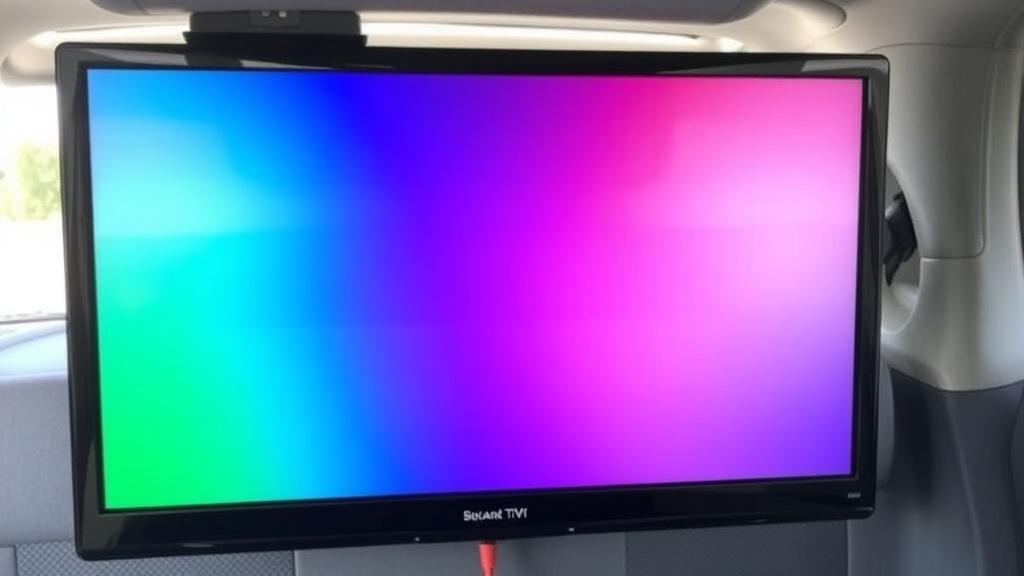

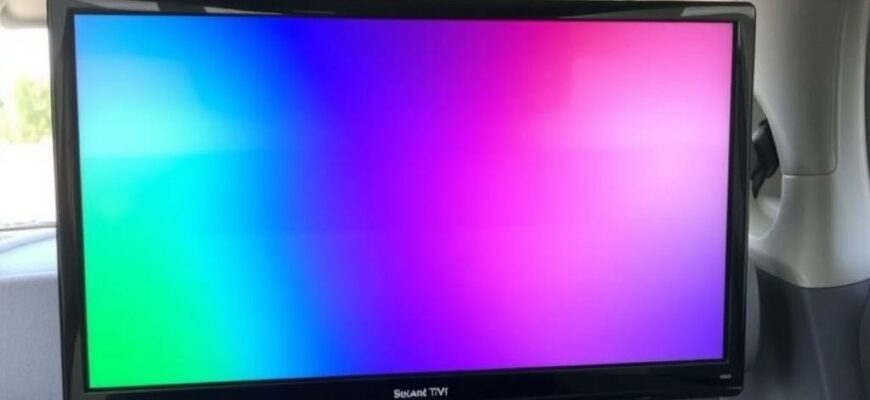

Однажды я выезжал на уик‑энд с семьёй и хотел организовать небольшой кинотеатр в фургоне. Проблема была в том, что приставка имела только сетевой блок 220 В, а штатный прикуриватель не подходил по мощности. Мы установили инвертор с чистой синусоидой, проложили толстые провода и поставили предохранитель у клеммы аккумулятора.
В результате приставка и 24‑дюймовый телевизор работали стабильно несколько часов при стоянке, а помехи исчезли после переноса антенны подальше от инвертора. Главный урок — детали подключения и правильный подбор мощности решают большинство проблем.
Подключая приставку к автомобильной инверторной системе, планируйте, рассчитывайте и не экономьте на проводке и защите. Это снизит риск поломок и обеспечит стабильную картинку во время поездок. Перед длительной эксплуатацией протестируйте схему в контролируемых условиях, чтобы быть уверенным в надёжности и безопасности всей системы.
