Как подключить приставку к антенне с интеллектуальным усилением и автонастройкой

Современные антенны с интеллектуальным усилением и автонастройкой обещают стабильный сигнал и простоту эксплуатации. Но чтобы работа этих систем приносила удовольствие, нужно правильно соединить приставку с антенной и грамотно настроить все элементы цепи. В этой статье разберёмся, какие узлы участвуют в процессе, какие подводные камни встречаются и как минимизировать потери сигнала на каждом этапе. Вы узнаете не просто теорию, а конкретные шаги, которые можно выполнить дома без специальных инструментов.

Что такое антенна с интеллектуальным усилением и автонастройкой и зачем она нужна

Умная антенна сочетает в себе усилитель сигнала и схемы автонастройки импеданса. Это позволяет адаптировать входной сигнал к диапазонам вещания и снижать шумы, не прибегая к дополнительным настройкам со стороны пользователя. Автонастройка часто работает через встроенный микроконтроллер и датчики уровня сигнала: он следит за качеством получаемого сигнала и подбирает параметры усиления, фильтрации и отбора частот. В результате вы получаете более стабильное изображение и меньше помех на каналах, особенно в условиях слабого сигнала или многоэтажной застройки.

Важно понимать, что часть функций может реализовываться на уровне самой приставки или телевизора, а часть — внутри самой антенны. Взаимодействие между этими узлами строится через коаксиальный кабель и источник питания для усилителя. Правильная настройка и грамотная разводка кабелей помогут максимизировать эффект интеллектуального усиления и автонастройки.

Что понадобится для подключения

Прежде чем брать инструмент и кабели в руки, подготовьте базовый набор. В идеальном сценарии вы будете иметь качественный коаксиальный кабель 75 Ом, подходящие разъёмы и источник питания для усилителя антенны или для блока питания в приставке, если такая возможность предусмотрена производителем. Также полезно иметь небольшой мультиметр или тестер сигнала, чтобы отметить параметры на разных участках цепи.

Ниже приведён базовый перечень вещей и их роль в схеме подключения:

• Коаксиальный кабель 75 Ом — минимизирует потери и обеспечивает совместимость со стандартами вещания. Лучше выбрать RG-6, он надёжнее при длинных прокладках.
• Разъёмы F-type — стандарт для большинства бытовых антенн и приставок в СНГ. Проверяйте целостность контактов, чтобы не появлялись замыкания и сбоис сигнала.
• Источник питания для усилителя антенны — может быть внешним блоком питания или встроенным в приставку через отдельный адаптер. В некоторых моделях усиление контролируется через питание по коаксиалу от приемника.
• Разветвитель или коммутатор (при необходимости) — если вы планируете подключать несколько устройств к одной антенне, выбирайте устройства с обратимой изоляцией канала для минимизации отражений.

Пошаговая инструкция по подключению

1. Определите совместимость оборудования. Убедитесь, что ваша приставка имеет RF-вход 75 Ом. Это обычно вход под антенну или «Antenna In». Приставка должна поддерживать DVB-T2 или аналогичный стандарт вещания в вашем регионе. Если вы подключаете антенну к телевизору, который затем подключаете к приставке, помните, что сигнал может настраиваться по-разному в зависимости от схемы разнесения сигналов.

   Если у вас антенна с автонастройкой, найдите в инструкции раздел про совместимость с внешними устройствами. В ряде моделей автоматически настраиваемые усилители требуют активации питания через ресивер или отдельный внешний источник питания через коаксиал.

2. Подготовьте кабели и разъёмы. Обрежьте кабель по нужной длине, зачистите концы и наденьте F-разъёмы. В местах соединения проверьте надёжность контактов и отсутствие перекосов. Если кабель длинный, используйте аккуратный кабель-канал или стяжки, чтобы не создавать натяжение на разъёмы.

   Обратите внимание на отсутствие навигационных помех и близость кабеля к источникам мощного электромагнитного шума — телевизионной техникеи, электроприводов, мощных кабелей и ламп.

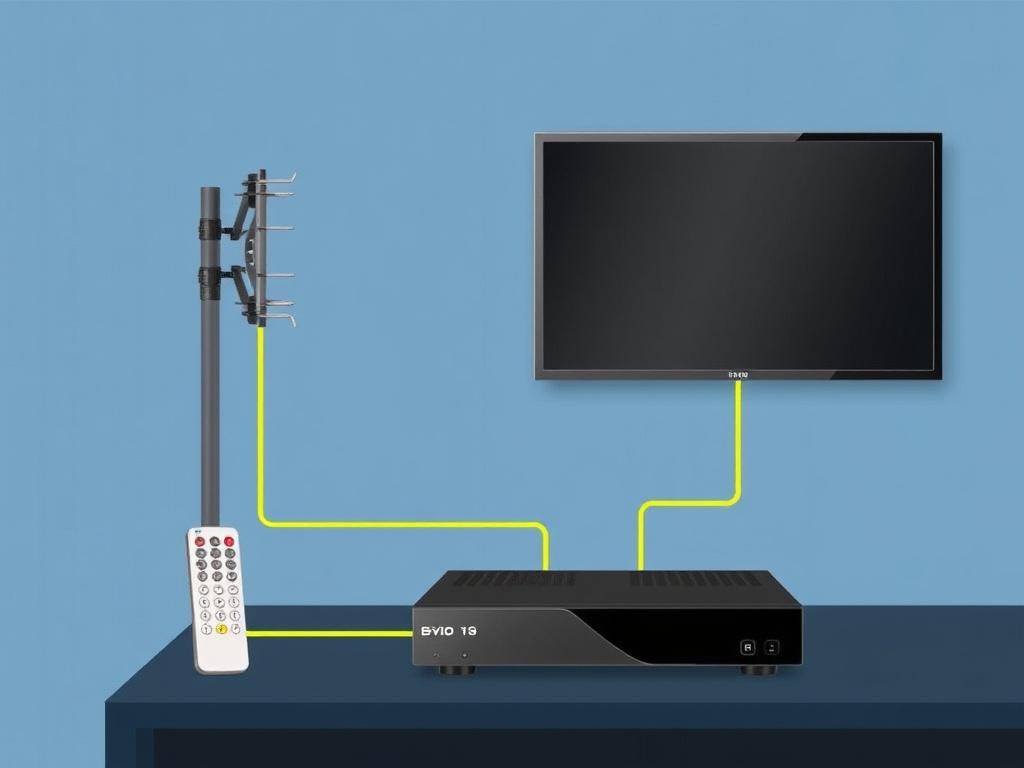

3. Подключите антенну к усилителю, затем к приставке. Сначала соедините коаксиальный кабель от антенны к входу усилителя. Затем другой участок кабеля от выхода усилителя подключите к RF In приставки или к Ant In на приставке. Если у усилителя есть отдельный вход питания, подключите его к источнику питания и включите питание.

   Если ваша система предусматривает питание по коаксиалу, включите соответствующую опцию в настройках приставки или в меню усилителя. В некоторых случаях питание можно выключить для экономии энергии, но это снизит усиление.

4. Настройте питание и режим автонастройки. Включите питание усилителя, если он имеет внешний источник. В меню приставки проверьте параметры питания антенны — если есть пункт ANT Power, включите его. В некоторых моделях автонастройка активируется автоматически после запуска сканирования каналов.

5. Пройдите настройку сигнала. Запустите автоматический поиск каналов на приставке. Если сигнал слабый или пропадают каналы, попробуйте перекалибровать направление антенны или изменить углы наклона, чтобы минимизировать помехи. В некоторых системах есть встроенный тестер сигнала, который покажет уровень сигнала на разных диапазонах.

6. Выполните финальную проверку и тестирование. После сканирования сохраните найденные каналы и переключитесь на них. Проверьте качество изображения на нескольких каналах. Если могут возникнуть помехи, попробуйте переставить кабель или сменить разъём на более качественный.

Технические нюансы, которые стоит учесть

Современные антенны с интеллектуальным усилением часто используют автонастройку импеданса и динамическое регулирование усиления. Это хорошо работает в условиях переменного сигнала, когда радиопомех и затухания значительно. Однако есть нюансы, которые могут повлиять на итоговый результат:

Во-первых, качество кабеля и надёжность контактов напрямую влияют на эффективность усиления. Любая микропотеря на длинной линии коаксиала снижает реальный сигнал на входе приставки. Во-вторых, направление антенны по отношению к базовым станциям вещания играет роль. Даже минимальное изменение угла может устранить слабый сигнал на конкретных частотах. В-третьих, не забывайте о совместимости частот. Если в вашем регионе работают диапазоны, которые не поддерживаются антенной, сканирование может занять больше времени или выдавать меньше каналов.

Таблица: что учитывать при выборе кабеля и питания

Параметр	Рекомендации
Кабель	RG-6 75 Ом предпочтителен для длинных трасс, лучше чем RG-59. Обратите внимание на экранирование и минимальные потери на частотах DVB-T2.
Разъёмы	F-type, целые и чистые контакты без закисания. Используйте коннекторы с защитой от соприкосновения.
Питание усилителя	Внешний источник или питание через коаксиал, если это поддерживает устройство. В некоторых случаях питание включается через меню приставки как ANT Power.
Расстояние между узлами	Сильно длинные участки кабеля без усиления приводят к падению сигнала. Придерживайтесь минимальной необходимой длины, избегайте лишних перегибов.

Размещение антенны и влияние на качество сигнала

Где расположить антенну, чтобы максимизировать устойчивость сигнала, зависит от множества факторов. Задние стенки, высокая застройка, окноми и рядом находящиеся помехи — все это может влиять на направление и полосы частот. В идеале антенну ставят на стене, балконе или крыше на высоте, которая обеспечивает прямую видимость к основным частотам вещания. В дождливую погоду усиление может уменьшаться, поэтому лучше иметь возможность временно подвинуть антенну на мигрировать в более открытое место.

Если речь идёт о комнатной установке, попробуйте направлять антенну в сторону ближайшего передатчика. Используйте приложение для смартфона или встраиваемый в приставку индикатор сигнала, чтобы видеть уровень на разных направлениях. В некоторых моделях антенны предусмотрены вилочные или поворотные механизмы, что упрощает точную настройку без лишних инструментов.

Проверенные приемы для улучшения сигнала

Начните с малого — немного измените направление на 5–10 градусов и проверьте изменение качества канала. Перемещайте антенну вокруг точки крепления, где звук и изображение стабилизируются. Если у вас есть доступ к внешней антенне, смотрите, как она работает в сочетании с автономной базовой станцией — иногда внешняя антенна значительно улучшает сигнал даже в городской среде.

Не забывайте про питание усилителя. Часто усиление становится эффективнее, когда антенна получает стабильное питание. Если вы не уверены в параметрах, обратитесь к инструкции производителя: там обычно есть графики зависимости усиления от напряжения и частоты.

Проблемы и пути их решения

Ниже перечислены типичные ситуации и реальные шаги, которые помогают их устранить:

• Появляются артефакты изображения и шумы — проверьте контакты кабеля и надёжность разъёмов; попробуйте заменить кабель на меньшую длину или на кабель с более высоким качеством экранирования.
• Низкая частота каналов — возможно, антенна ориентирована не на те частоты или требуется перенастроить автонастройку на режим более агрессивного усиления на нужных диапазонах.
• Нет сигнала после подключения — проверьте питание усилителя, состояние коаксиального кабеля, а также наличие переключателя ANT Power в меню приставки или на самом усилителе.
• Пропадания сигнала при смене направления — возможны связи с близкими источниками помех. Попробуйте переместить антенну на другой угол или на другую сторону помещения.

Личный опыт автора

У меня была ситуация, когда в старой квартире антенна с интеллектуальным усилением давала нестабильное изображение на некоторых каналах. Я начал с простого: проверил кабели, переподключил их в соответствии с инструкцией, включил питание усилителя и запустил автонастройку. Сразу стало лучше, но для каналов с меньшим охватом понадобилось немного переместить антенну к окну. В итоге изображение стало стабильным, а сопротивление помехам снизилось настолько, что пропадания на каналах стало редкостью. Этот практический опыт убедил меня, что иногда небольшие физические коррективы работают лучше всего, чем сложные схемы и новые приставки.

Итоговый подход к настройке

Чтобы ваша приставка работала с антенной на максимально возможном уровне, действуйте по простому плану: обеспечьте надёжное питание усилителя, установите правильное соединение и выполните несколько циклов настройки с небольшими изменениями направления. Сохраните найденное положение в памяти приставки и периодически повторяйте настройку, если возникают новые помехи или меняются условия внешней среды. Так вы сохраните устойчивый прием на долгие месяцы и сможете легко адаптировать систему под новые каналы в цифровом вещании.

Важная мысль: интеллектуальное усиление и автонастройка работают лучше всего, когда они интегрированы в единый контур с осторожной электромеханической настройкой. Не пытайтесь «переваривать» схему одной заменой компонента. Иногда достаточно поменять направление антенны и проверить питание — и сигнал вырастет заметно без дополнительных затрат.

Если хочется более детально разбирать конкретную модель антенны или приставки, можно обратиться к документации производителя и профильным форумам. Обычно там есть разделы с конкретными примерами подключения к популярным моделям приставок и телевизоров, что ускоряет процесс настройки и позволяет увидеть результаты до и после вмешательства.

И напоследок — важно сохранять спокойствие в процессе настройки. При должном внимании к соединениям, качеству кабеля и аккуратной прокладке кабельной линии вы получите максимальный эффект от вашего оборудования. Это не простая магия — это результат внимательного подхода к каждому узлу цепи.

Если у вас остались вопросы по конкретной модели антенны или приставки, опишите её в комментариях. Я постараюсь помочь с практическими шагами под ваши условия и регион вещания. Опыт подсказывает, что даже небольшие корректировки в положении антенны и в настройках питания способны значительно улучшить качество сигнала и удовольствие от просмотра цифрового вещания.
