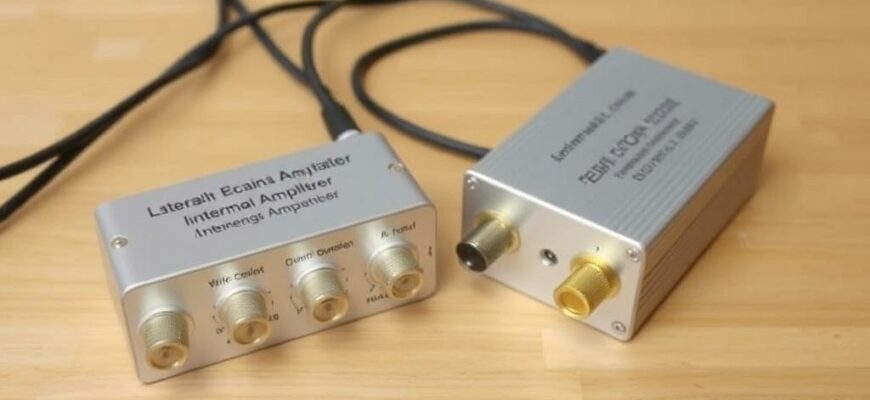

Антенные усилители с регулировкой усиления: как правильно настроить для стабильного приёма

Антенные усилители с регулировкой усиления — удобный инструмент для улучшения приёма сигнала, но неправильно настроенный усилитель способен создать больше проблем, чем пользы. В этой статье разберём, как подобрать усилитель, какие инструменты понадобятся, как шаг за шагом настраивать регулятор усиления и как избежать типичных ошибок. Я поделюсь и практическим опытом, чтобы вы могли быстро получить чистую картинку без лишних проб и ошибок.

Виды усилителей и принцип их работы

Усилители для антенн делятся по месту установки, диапазону частот и назначению. Есть усилители на мачту (предусилители), устанавливаемые как можно ближе к антенне для компенсации потерь кабеля, есть комнатные и магистральные распределительные усилители, рассчитанные на деление сигнала между несколькими абонентами.

По диапазону они бывают широкополосные и селективные (канальные). Широкополосные усиливают большой спектр частот, что удобно при приёме множества каналов, но повышается риск усиления ненужных помех. Селективные усиливают только нужные частоты и лучше защищают приёмник от интермодуляции от сильных сторонних сигналов.

Ключевые параметры, которые важно понимать

Шумовая плотность или собственный уровень шума (noise figure) показывает, насколько усилитель ухудшает отношение сигнал/шум. Чем ниже этот параметр, тем лучше для слабых сигналов. Диапазон регулировки усиления указывает, на сколько децибел можно уменьшить или увеличить сигнал.

Другие важные характеристики — максимальный входной уровень (чтобы не допустить перегрузки) и качество питания (стабильность напряжения, наличие защиты от перенапряжений). Коннекторы и герметичность корпуса особенно важны для уличных устройств.

Как выбрать усилитель: практические критерии

Выбор начинаетcя с оценки условий приёма: расстояние до передатчика, рельеф местности, тип антенны и длина коаксиального кабеля. Если линия длинная и потери существенные, имеет смысл ставить предусилитель у антенны. Для многоквартирных распределений удобнее использовать распределительный усилитель с регулировкой уровня на каждом выходе.

Обращайте внимание на совместимость по диапазону: DVB-T2, FM, спутниковые частоты требуют разных устройств. Также учитывайте шумовой коэффициент и запас по максимальному входному уровню — лучше иметь небольшой запас, чтобы избежать перегрузки при резких всплесках уровня сигнала.

Тип усилителя	Где ставят	Когда подходит
Предусилитель на мачту	Возле антенны	Длинный кабель, слабый сигнал
Комнатный усилитель	Внутри помещения	Короткий кабель, локальные помехи
Распределительный усилитель	В щитке/подвале	Несколько телевизоров/розеток

Подготовка к настройке: инструмент и чеклист

Перед началом подготовьте набор базовых инструментов: мультиметр, плотномер сигнала или приемник с индикатором уровня/качества, измерительный коаксиальный кабель, при необходимости — аттенюатор. Полезно иметь LTE-фильтр и затяжные разъёмы для герметизации уличных соединений.

Чеклист для проверки перед настройкой:

• Проверить целостность кабеля и разъёмов.
• Убедиться в правильном питании усилителя и наличии заземления.
• Подготовить приёмник для контроля уровня и качества сигнала.
• Иметь под рукой минимальные аттенюаторы (3–10 дБ) на случай перегрузки.

Пошаговая настройка регулятора усиления

Настройку начинайте с минимального усиления и постепенно увеличивайте, контролируя качество приёма. Ниже — последовательность действий, проверенная в реальных условиях.

1. Отключите питание усилителя и подключите антенну к входу, а выход — к приёмнику. Включите питание только после всех соединений, чтобы избежать скачков.

2. Установите регулятор усиления в минимум. Это защитит приёмник от возможной перегрузки на старте.

3. Запустите приёмник и откройте меню со шкалой уровня и качества сигнала. Если у вас есть прибор для измерения уровня, подключите его параллельно для более точной картины.

4. Постепенно увеличивайте усиление до тех пор, пока картинка не станет стабильной на слабых каналах, но не достигайте пределов, при которых появляется пикселизация или падение SNR.

5. Если наблюдается перегрузка (артефакты, внезапные потери каналов), чуть уменьшите усиление или подключите аттенюатор в линию.

6. Проверьте приём на всех основных каналах и в разных временных интервалах — утром и вечером, при ветре и в штиль, чтобы учесть сезонные колебания сигнала.

7. Для распределительных систем произведите настройку по каждому выходу, ориентируясь на минимально достаточный уровень. Часто коррекция нужна индивидуально для каждой розетки.

8. Закрепите положение регулятора и герметизируйте уличные соединения. Запишите установленные значения — это сэкономит время при будущих проверках.

Как определить перегрузку и помехи

Перегрузка проявляется не только как «сильный сигнал», но и как ухудшение качества — блоки пикселей, артефакты или полное исчезновение некоторых каналов. В аналоговом приёме видны искажения и шумы, в цифровом — пикселизация и внезапная потеря канала при высокой шкале уровня.

Источники помех — мобильные базовые станции, промышленные источники, радиопередатчики. Если подозреваете внешние помехи, используйте фильтры по частоте (например, LTE-фильтр) и старайтесь минимизировать усиление нежелательных частей спектра селективным усилением или фильтрацией.

Типичные ошибки и как их избежать

Частая ошибка — установка максимального усиления «про запас». Это приводит к перегрузке, интермодуляции и ухудшению соотношения сигнал/шум. Решение простое: подбирайте минимально необходимый уровень.

Ещё одна ошибка — игнорирование качества кабеля и соединений. Даже лучший усилитель не компенсирует чрезмерные потери из-за повреждённого кабеля. Используйте качественный коаксиал и правильно заполняйте соединения герметиком на улице.

Практический пример: настройка в многоквартирном доме

Несколько лет назад в одном доме я помог соседям настроить коллективную антенну. Сигнал от передатчика был достаточно сильный, но в некоторых квартирах появлялась пикселизация при больших нагрузках сети. Мы установили распределительный усилитель с регулировкой по каждому выходу и сняли измерения на всех розетках.

Оказалось, что в некоторых линиях из-за старых разветвителей происходила потеря 6–8 дБ, и соседи компенсировали это, ставя усиление на максимум. В результате — локальные перегрузки. После замены разветвителей и корректной установки уровня в каждой линии картинка стала стабильной у всех.

Обслуживание и периодические проверки

Раз в год проводите визуальный осмотр внешних усилителей: проверяйте герметичность, коррозию разъёмов и состояние кабеля. Особенно это важно после грозового сезона — молнии и скачки напряжения могут повредить элементы питания усилителя.

Если усилитель с питанием по коаксиалу, контролируйте блок питания: он должен выдавать стабильное напряжение без пульсаций. При малейших сомнениях заменяйте блок питания на оригинальный или качественный аналог с защитой от перенапряжений.

Короткие практические рекомендации

• Начинайте настройку с минимального усиления и поднимайте его по необходимости.
• Используйте селективные фильтры при наличии сильных внешних источников помех.
• Не пренебрегайте качеством кабеля и герметичностью уличных соединений.
• Записывайте установленные параметры и проверяйте систему после погодных изменений.
• Если сомневаетесь, привлекайте измерительные приборы — они экономят время и деньги.

Правильная настройка регулятора усиления превращает антенный усилитель из источника проблем в надёжный инструмент для стабильного приёма. Потратьте немного времени на замеры, используйте минимально необходимую мощность усиления и не бойтесь корректировать параметры по мере изменения условий — так вы получите максимально чистый сигнал и спокойный приём.
