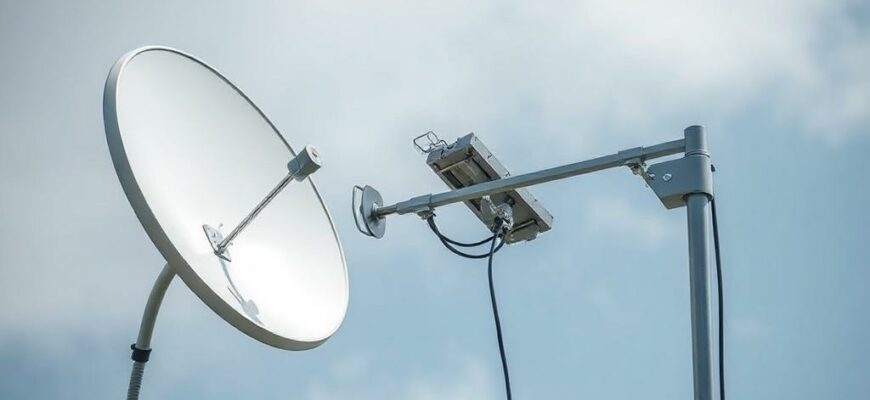

Антенны с возможностью регулировки угла поляризации вручную для приёма сигналов от разных спутников без замены оборудования

В современной спутниковой приёмной технике способность подстраивать поляризацию антенны вручную стала практичным решением для тех, кто принимает сигналы с нескольких спутников. Это особенно актуально, когда разные транспондеры используют линейную или круговую поляризацию с отличающимися ориентациями. В статье разберём, как такие антенны устроены, какие бывают способы ручной регулировки, какие проблемы решают и как на практике добиться наилучшего приёма без постоянной замены оборудования.

Почему поляризация имеет значение в спутниковой связи

Поляризация определяет направление электрического вектора принимаемой волны. Если приёмник настроен на одну ориентацию, а спутник передаёт в другой, сигнал может сильно ослабеть из‑за несовпадения поляризаций. В идеальном случае совпадение поляризаций обеспечивает максимальную энергию сигнала и лучшую помехозащищённость.

Кроме того, правильная настройка снижает взаимные помехи между близко расположенными транспондерами, которые используют перекрёстную поляризацию для увеличения плотности каналов. Понимание этого принципа — ключ к рациональной эксплуатации универсальной антенны.

Какие виды поляризации применяются у спутников

Чаще всего встречаются линейная и круговая поляризации. Линейная бывает вертикальной или горизонтальной, а круговая — правого или левого вращения. Каждый из этих вариантов требует своей настройки приёмника или корректной ориентации приёмной системы.

В ряде диапазонов, например в Ku и C, спутниковые операторы применяют и комбинированные решения. Для приёма таких сигналов удобны устройства, способные быстро менять ориентацию либо вручную, либо посредством смены модуля приёма.

Как работают антенны с ручной регулировкой угла поляризации

Суть большинства решений заключается в возможности поворачивать приёмный элемент относительно оси антенны. В параболических антеннах это достигается поворотом фидера или волновода внутри конвертера. При изменении угла фидер «смотрит» под другим углом, что меняет приёмаемую поляризацию.

Альтернативный подход — установка поляризационных пластин или вращающегося адаптера между антенным фокусом и LNB. Для круговой поляризации применяют поворотные механические преобразователи, а для линейной достаточно точного позиционирования фидера с метками углов.

Конструктивные варианты

В практической технике встречаются несколько распространённых схем. Первая — фидер, закреплённый на поворотном фланце с делениями углов. Вторая — встроенный поворотный поляризатор, где вращение происходит внутри корпуса LNB. Третья — модульные конвертеры с возможностью смены ориентации волновода.

• Поворотный фидер с визуальной шкалой — прост и надёжен.
• Встроенный поворотный LNB — удобен, но требует более тщательной герметизации.
• Электромеханический привод — позволяет дистанционно менять угол, но повышает сложность и стоимость.

Практическая настройка: пошагово

Для стабильного приёма сначала фиксируют точные азимут и угол места для нужного спутника. Затем, удерживая антенну в этой позици, начинают вращать фидер или поляризатор медленно, отслеживая уровень сигнала. Изменение угла обычно приводит к плавному росту и падению уровня; искомая точка — максимум уровня или характеристики качества сигнала.

При измерении опираются не только на уровень сигнала, но и на параметры качества, такие как MER или BER. Иногда пик уровня сигналов не совпадает с максимумом MER; в этом случае предпочитают ориентироваться на MER, так как он лучше отражает пригодность канала для передачи данных.

Инструменты и метрики

Базовый набор включает спутниковый измеритель уровня/качества, антеннограф или компас, а также ключи для механической фиксации. Продвинутые пользователи пользуются спектроанализаторами и логическими анализаторами для оценки полосы и помех.

Метрика	Что показывает	Желаемое значение
Уровень сигнала (dBm)	Мощность принимаемой несущей	Зависит от системы, чем выше — тем лучше
MER (dB)	Соотношение полезного сигнала к шуму и искажениям	Для DVB‑S2 > 12 dB — комфортно
BER	Доля ошибочных бит	Чем ближе к нулю — тем выше качество

Преимущества и ограничения решений с ручной регулировкой

Плюсы очевидны: гибкость, низкая стоимость по сравнению с автоматикой и простота эксплуатации. Ручная регулировка идеально подходит, если спутники используют разные ориентации поляризации и переключения не требуют частоты, позволяющей оправдать моторизацию.

Ограничения связаны с удобством и точностью. Ручная корректировка требует физического доступа к антенне и терпения при поиске оптимального угла. В экстремальных погодных условиях или при частом переключении между спутниками это неудобно и может привести к смещению настроек.

Краткая таблица: ручная против моторизованной регулировки

Критерий	Ручная регулировка	Моторизованная
Стоимость	Низкая	Высокая
Точность	Зависит от навыка установщика	Высокая при калибровке
Удобство	Низкое при частых переключениях	Высокое

Советы по выбору антенны и компонентов

При выборе обращайте внимание на возможность точной фиксации угла и удобство счётчиков углов. Желательно наличие маркеров на корпусе и возможность закрепить фидер в нескольких положениях. Материалы должны быть устойчивы к коррозии, а уплотнения — надёжно защищать внутренности от влаги.

Важно проверить совместимость конвертеров с выбранной частотой и поляризацией. У некоторых LNB есть штатная возможность смены поляризации простым поворотом корпуса, это экономит время и упрощает обслуживание. Если планируется регулярное переключение, лучше рассмотреть электропривод с ручной опцией как резерв.

Ошибки при настройке и способы их избежать

Частая ошибка — ориентироваться только на уровень сигнала, игнорируя MER и BER. Это приводит к видимому увеличению уровня при ухудшении качества. Ещё одна ошибка — недостаточная фиксация механики, которая сдувается ветром или смещается при обслуживании.

Рекомендуется отмечать оптимальные положения специальным маркером после настройки, фиксировать все болтовые соединения моментом затяжки и периодически проверять герметичность. При необходимости делать фотографию шкалы и позиции фидера для быстрого повторного выставления.

Реальные примеры из практики

Я настраивал приёмную станцию на даче, чтобы ловить прямые трансляции с двух геостационарных спутников, у которых поляризация отличалась на 90 градусов. Простая параболическая антенна с поворотным фидером и меткой позволила переключаться за несколько минут и получить стабильную картинку без смены LNB.

В другом случае коллеги использовали вращающуюся пластину-ретардатор на приёмной антенне для работы с круговой поляризацией двух операторов. Точность регулировки оказалась критичной, но при аккуратной настройке помехи между каналами и перекрёстные потери стали минимальными.

Уход и эксплуатация

Регулярно проверяйте фланцы и крепления на предмет люфтов и коррозии. Смазывайте механические узлы, если это предусмотрено конструкцией, и обновляйте маркировку углов при выцветании. При сильном снеге или обледенении контролируйте состояние покрытия антенны, чтобы не допустить смещения направления.

Храните в укромном месте инструкции и схемы настроек, фиксируйте оптимальные параметры для каждого спутника. Это сократит время на повторные настройки и уменьшит риск ошибок при вмешательстве в систему.

Короткий чек‑лист перед настройкой

Подготовьте инструменты: уровень, компас, спутниковый измеритель, набор ключей. Зафиксируйте азимут и угол места по карте спутников. Закрепите антенну и аккуратно вращайте фидер в поисках максимального MER. Зафиксируйте позицию и сделайте фото для архива.

Антенны с возможностью регулировки угла поляризации вручную для приёма сигналов от разных спутников без замены оборудования дают практический баланс между гибкостью и стоимостью. При грамотной установке и регулярном обслуживании они надёжно решают задачу многоспутникового приёма, оставаясь доступным решением как для энтузиастов, так и для профессионалов. Практика показывает, что даже простые механические решения могут обеспечить высокое качество приёма, если к настройке подойти системно и измерительно.
