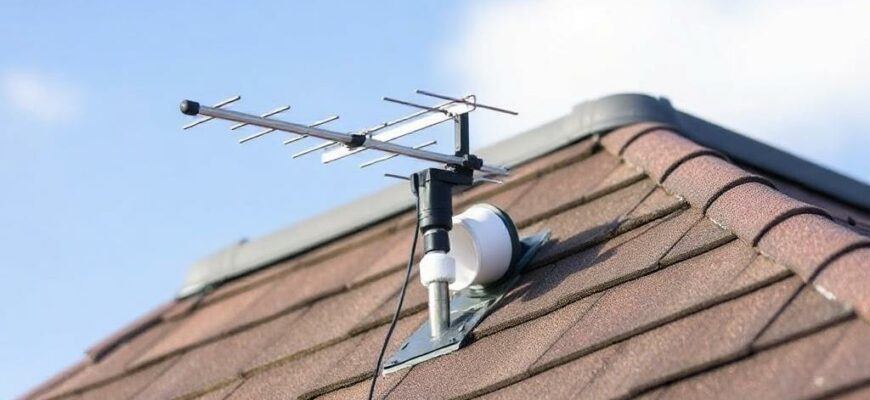

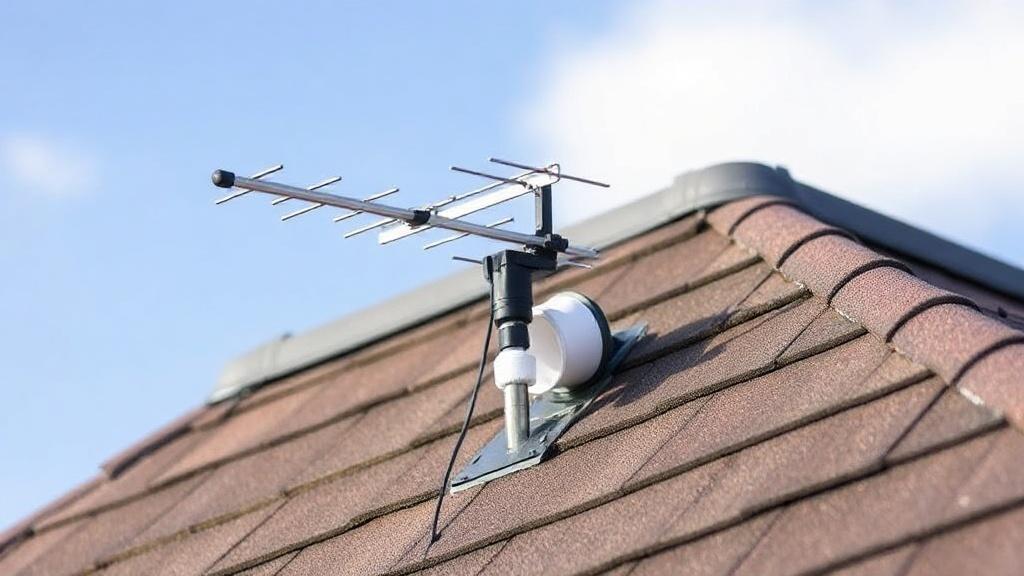

Антенны с регулируемым углом наклона для установки на скатной крыше: практическое руководство

Настройка антенны на скатной крыше — не ритуал для немногих избранных, а вполне решаемая задача, если понимать, зачем нужен наклон и как его корректно реализовать. В этой статье расскажу о типах креплений, выборе антенны, нюансах монтажа и настройке сигнала, опираясь на личный опыт и реальные правила монтажа.

Зачем нужен регулируемый угол наклона

Регулируемый наклон позволяет адаптировать антенну к местности, оптимизировать направление диаграммы направленности и компенсировать изгиб рельефа между передатчиком и приёмной точкой. Особенно это важно при сложной географии — холмы, высокие деревья, соседние дома могут менять картину приёма.

Кроме того, возможность менять угол упрощает обслуживание и сезонную подстройку: зимой, когда меняются отражения от снега, или весной, когда у деревьев распускаются листья, небольшой сдвиг угла может вернуть потерянные каналы.

Какие антенны и механизмы наклона существуют

По конструкции антенны для скатных крыш обычно делят на направленные (Yagi, лог-периодические) и плоскостные панели. Для каждого типа есть свои решения по креплению и регулировке угла.

Механизмы наклона встречаются трёх базовых типов: стационарные наклонные кронштейны с фиксированными положениями, наклонные адаптеры с болтовой фиксацией и шарниры с фиксацией в любом положении. Выбор зависит от частоты регулировки и допустимой нагрузки на крепёж.

Основные типы креплений

Кронштейн с фиксированным наклоном прост и надёжен. Он хорош, если нужно один раз выставить угол и не трогать его долгое время. Минус — затруднённая подстройка при изменениях условий.

Болтовой адаптер удобен для точной установки: несколько отверстий, болт и контровка. Подходит для любителей тонкой настройки. Шарнирный механизм даёт максимальную гибкость, но требует качественных материалов и защиты от коррозии, иначе со временем подвижные детали начнут «играть».

Выбор места на скатной крыше

На скатной крыше важно разместить антенну так, чтобы минимизировать препятствия на линии приёма и одновременно обеспечить надёжное крепление. Идеально — ближе к коньку, где меньше турбулентности ветра и лучшая видимость горизонта.

При креплении на рядовой стропиль или лат можно использовать специальные кронштейны для скатной крыши, которые распределяют нагрузку по нескольким точкам. Главное помнить: проходы через кровлю должны быть герметичны, а крепёж — коррозионностойким.

Материалы и защита

Для наружных работ оптимальны оцинкованная сталь и нержавеющая сталь. Легированные алюминиевые элементы часто используют в самих антеннах, но крепёжные болты и петли лучше выбирать из нержавеющей стали. Резьбовые соединения следует обрабатывать герметиком и антикоррозионной смазкой.

Также стоит предусмотреть защиту подвижных частей от влаги: резиновые уплотнители, силиконовые заглушки и лаки для резьбы продлят срок службы механики наклона.

Практический план монтажа

Перед началом работ подготовьте список инструментов и материалов. Это упростит работу и снизит риск ошибок. Всегда проверяйте герметичность проходов и надёжность заземления.

Ниже приведён упрощённый алгоритм монтажа, который применял лично не раз при установке антенн на частных домах.

• Осмотр крыши и выбор точки крепления.
• Сборка кронштейна и примерка без окончательной фиксации.
• Фиксация кронштейна с соблюдением герметичности проходов.
• Установка антенны на кронштейн и грубая настройка наклона.
• Прокладка коаксиального кабеля и заземление.
• Точная настройка по полю сигнала и финальная контровка всех болтов.

Инструменты и материалы

Минимальный набор: дрель, набор сверл по металлу и кровельным материалам, рожковые ключи, уровни, герметик силиконовый и лента для резьбы. Для проверки сигнала — цифровой измеритель уровня или приложение на смартфоне в сочетании с приёмником.

Ниже таблица с типичными материалами и их назначением.

Материал/деталь	Назначение
Кронштейн для скатной крыши	Фиксация антенны и распределение нагрузки
Наклонный адаптер / шарнир	Регулировка угла наклона
Нержавеющие болты и шайбы	Соединения, устойчивые к коррозии
Силиконовый герметик	Герметизация мест прохода через кровлю

Настройка и точная установка угла

Определить оптимальный наклон можно двумя путями: расчётно и экспериментально. Расчёт включает учёт дальности до передатчика, высоты и кривизны местности. На практике проще начать с грубой наводки по азимуту и постепенно менять угол, наблюдая за уровнем сигнала.

Я обычно поднимаю антенну на несколько градусов вверх и вниз от первоначального положения, фиксирую показания и отмечаю лучшее. Разница в 5–10 градусов иногда даёт значительный прирост устойчивости сигнала.

Инструменты для настройки

Полезны портативные анализаторы спектра и измерители уровня сигнала. Если таких нет, можно использовать встроенный индикатор уровня сигнала в телевизоре или приставке. Важно, чтобы при измерении были зафиксированы все внешние воздействия, например, кто-то не занимал дорогу прямо между передатчиком и антенной.

Не забывайте записывать шаги регулировки. Маленькая таблица изменений угла и полученных показателей поможет быстро повторить лучший результат позже.

Безопасность, заземление, погодные условия

Работа на крыше требует серьёзного отношения к безопасности. Используйте страховочные пояса, надёжные стремянки и закрытую обувь. Никогда не работайте в дождь или при сильном ветре.

Заземление антенны и установка молниезащиты — обязательные процедуры для защиты оборудования и дома. Провод заземления должен быть толще, без лишних изгибов и с минимальной длиной до заземляющего контура.

Устойчивость к погоде

Учитывайте ветровую нагрузку и снеговую обрешётку при расчёте креплений. Чем выше поднимается антенна над крышей, тем большую парусность она создаёт. Иногда разумней пожертвовать сантиметром высоты в пользу надёжности и меньшего изгиба мачты.

Проверяйте состояние креплений каждую осень и после сильных штормов. Подтяжка болтов и замена уплотнений — мелкая работа, которая экономит большие деньги в будущем.

Частые ошибки и как их избежать

Одна из самых распространённых ошибок — недостаточная герметизация места прохода кабеля. Вода в стыках приводит к коррозии и потере сигнала. Всегда используйте качественный герметик и проверяйте швы через год после установки.

Ещё один промах — использование тонких и дешёвых кронштейнов без учёта ветровой нагрузки. Сэкономив на крепеже, можно получить погнувшуюся антенну или сорванный элемент спустя первый сильный ветер.

Советы по предотвращению проблем

Выбирайте кронштейны с запасом прочности. Если крыша в местности с сильными ветрами, лучше взять вариант с увеличенной площадью опоры. При прокладке кабеля используйте качественный кабель с хорошей внешней изоляцией и правильными разъёмами.

Не экономьте на заземлении и молниезащите — их отсутствие значительно повышает риск пожара и повреждения электроники.

Личный опыт: пример установки

Однажды я монтировал направленную антенну на дом с углом ската 30 градусов. Выбор пал на Yagi с болтовым адаптером, потому что требовалась точная настройка по азимуту и небольшие изменения по вертикали.

Мы закрепили кронштейн ближе к коньку, использовали нержавеющие болты и силикон для герметизации. После грубой установки я постепенно изменял угол наклона в пределах 0–12 градусов и зафиксировал лучший результат при 8 градусах — заметно уменьшился уровень помех от ближайшего леса.

Этот опыт подтвердил простую мысль: правильно подобранный механизм наклона и аккуратный монтаж дают ощутимый практический эффект, особенно в пригородных условиях с нерегулярным рельефом.

Полезные ссылки и стандарты

Перед установкой изучите местные строительные нормы и правила по работе на высоте. Для молниезащиты и заземления существуют общие рекомендации, которые стоит согласовать с профильной службой или электриком.

Если вы сомневаетесь в своих силах, лучше пригласить профессиональную бригаду: правильный монтаж экономит время и уменьшает риск ошибок, которые потом дорого оборачиваются.

Антенна с регулируемым наклоном — это инструмент тонкой настройки приёма. Освоив базовые принципы выбора, установки и ухода, вы получите стабильный сигнал и меньше раздражающих походов на крышу в сезон ветров и листопада.
