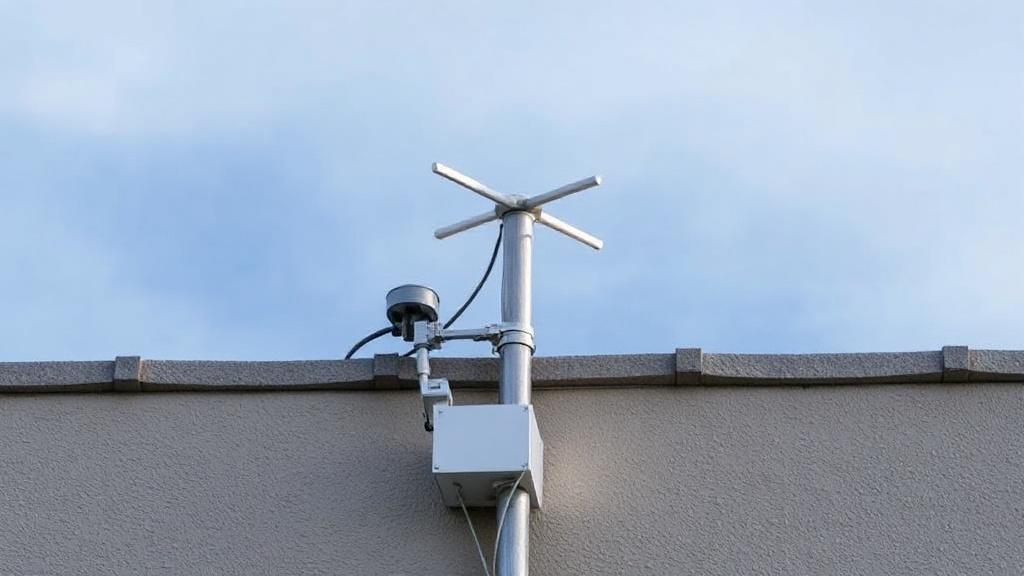

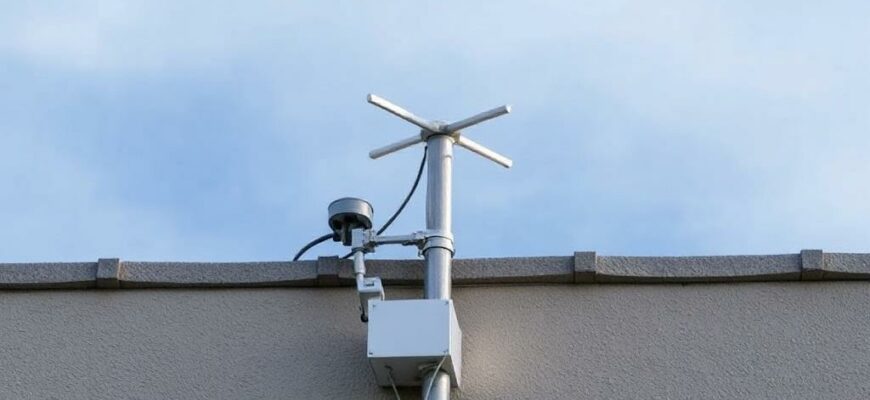

Грозы не любят аккуратных систем. Особенно это касается наружных антенн, кабелей и оборудования на крыше. Встроенный грозозащитный модуль в антенне уменьшает риск выхода из строя при наведении разряда и упрощает монтаж, но требует понимания принципов работы и правил установки. Ниже — подробный разбор, практические советы и рекомендации по выбору и обслуживанию.
- Зачем нужна грозозащита для антенн
- Конструкция и основные компоненты интегрированного грозозащитного модуля
- Принцип работы: как модуль спасает оборудование
- Виды защитных схем и когда какая нужна
- Как выбрать антенну с интегрированным модулем
- Подготовка к установке: инструменты и условия
- Монтаж: пошаговая инструкция
- Подключение к заземлению и проверка его эффективности
- Обслуживание и диагностика: как продлить срок службы
- Типичные ошибки при установке и как их избегать
- Примеры из практики
Зачем нужна грозозащита для антенн
Антенна на мачте или крыше действует как громоотвод — она собирает энергию поля. Без защитных мер импульс высокого напряжения может пройти по коаксиальному кабелю прямо в оборудование, спалив ресивер, модем или усилитель. Стоимость одного ремонта часто превышает цену правильно установленного защитного модуля, поэтому вопрос экономический и технический одновременно.
Кроме прямых ударов, проблема — наведённые импульсы от разрядов вблизи. Они создают скачки напряжения на кабеле, которые тоже вредят электронике. Интегрированный модуль снижает вероятность такого проникновения, направляя энергию в землю и ограничивая перенапряжение на выходе антенны.
Конструкция и основные компоненты интегрированного грозозащитного модуля
Интегрированный модуль — это не один волшебный чип, а набор элементов, работающих совместно. Внутри обычно присутствуют газоразрядники, варисторы, разрядники типа GDT и элементы для центровки потенциалов. Все они рассчитаны на разную форму импульса и комбинируются для надёжной защиты.
Типичная схема включает элементы для первичного отбора энергии и последующего ограничения напряжения. Важна не только присутствие элементов, но и их правильная развязка и параметры под конкретную антенну и диапазон частот.
| Компонент | Функция |
|---|---|
| Газоразрядник (GDT) | Переключает высокий импульс в землю при достижении порога |
| Варистор (MOV) | Ограничивает перенапряжение при малых и средних импульсах |
| Согласующие элементы | Минимизируют влияние на КПД антенны и потери в полосе |
| Разъёмы и корпуса | Защищают от влаги и обеспечивают надёжный контакт |
При выборе обращайте внимание на качество разъёмов и материал корпуса. Влагозащищённость IP и устойчивость к коррозии определяют срок службы в уличных условиях.
Принцип работы: как модуль спасает оборудование
Когда возникает грозовой импульс, модуль первым делом перенаправляет основную часть энергии в землю через газоразрядник или другой высоковольтный путь. Часть энергии поглощается варистором, который снижает амплитуду перенапряжения до безопасного уровня. В сумме эти механизмы обеспечивают, что на выходе антенны остаётся напряжение, не превышающее порог чувствительности подключённого оборудования.
Для корректной работы важен контакт с системой заземления — без надёжного отвода энергия просто найдёт другой путь, часто через оборудование. Поэтому модуль — только часть защиты; эффективная система включает правильное заземление, качественные кабели и правильный монтаж.
Виды защитных схем и когда какая нужна
Существуют схемы с акцентом на молниезащиту высокого тока и схемы, ориентированные на подавление наведённых помех. Для мачтовых антенн чаще применяются комбинированные решения: газоразрядник для больших токов и варистор для остаточной волны. В городской среде, где прямые удары редки, доминируют средства, защищающие от наведённого перенапряжения.
Выбор схемы зависит от региона, высоты установки и важности оборудования. Для критичных объектов предпочитают избыточную защиту с несколькими ступенями, а для бытового использования — более простые и экономичные варианты.
Как выбрать антенну с интегрированным модулем
Ориентируйтесь на реальные характеристики, а не на рекламные обещания. Важны максимальный ток, который способен пропустить газоразрядник, скорость срабатывания и энергопоглощающая способность варистора. Также проверьте, как модуль влияет на параметры антенны — уровень шума и коэффициент стоячей волны (КСВ).
Обратите внимание на документированную степень защиты от влаги и данные по ресурсам. Хорошо, если производитель предоставляет схемы подключения и рекомендации по заземлению. Если таких данных нет, лучше выбрать другой вариант.
- Проверьте ток и энергоёмкость GDT и MOV;
- Убедитесь в водонепроницаемости и стойкости материалов;
- Оцените влияние на КСВ и согласование в частотном диапазоне;
- Наличие инструкции по заземлению и срок гарантии.
Подготовка к установке: инструменты и условия
Перед подъемом на крышу подготовьте комплект инструментов: гаечные ключи, мультиметр, пассатижи, наконечники для заземления и специализированный кабель с низким сопротивлением. Не лишним будет набор анкерных хомутов и герметик для разъёмов.
Оцените конструкцию мачты, доступность заземляющих шин и ближайшую точку для отвода в землю. Если заземление отсутствует, его нужно организовать до установки. Работы на высоте требуют соблюдения правил техники безопасности и, при необходимости, помощи напарника.
Монтаж: пошаговая инструкция
Монтаж разделяется на механическую фиксацию антенны, подключение кабеля и организацию заземления. Первым делом закрепите антенну на мачте согласно инструкции производителя, избегая чрезмерного затягивания крепежей.
- Установите антенну и выровняйте по направлению приём/передача.
- Подключите коаксиальный кабель к интегрированному модулю, используйте правильные разъёмы и хорошо заизолируйте соединение.
- Проведите силовой провод заземления от модуля до ближайшей заземляющей шины, минимизируйте длину и количество соединений.
- Проверьте целостность соединений мультиметром и измерьте сопротивление до земли.
- Герметизируйте все уличные соединения и проверьте устойчивость крепежа.
Минимизируйте длину проводника заземления и избегайте петель. Каждое соединение — потенциальное слабое место, поэтому используйте качественные зажимы и наконечники. После монтажа обязательно проведите тесты на рабочей частоте и замер КСВ.
Подключение к заземлению и проверка его эффективности
Заземление — ключ к успеху. Рекомендуемый путь — отдельный провод от антенны до основной заземляющей шины здания, сечением не менее 6 мм2 для медных проводников в бытовых условиях и больше для промышленных применений. Важно, чтобы путь до реального земляного электрода был прямым и коротким.
Проверьте сопротивление до земли мультиметром или специализированным прибором: в идеале — ниже 10 Ом для большинства систем. Если уровень выше, рассмотрите дополнительную электродную систему: вертикальные стержни, подключённые хомутами и запитанные в общую шину.
Обслуживание и диагностика: как продлить срок службы
Регулярная проверка уменьшает риск незаметных повреждений. Осмотрите корпус модуля и разъёмы после весенне-осенних гроз или сильного ветра; ищите следы коррозии, обугливания или ослабленных контактов. Меняйте варисторы и газоразрядники согласно рекомендациям производителя, даже если внешне всё в порядке.
Периодически измеряйте сопротивление заземления и при необходимости улучшайте электроды. В моём опыте, простая профилактика раз в год сокращала случаи отказов на дачных объектах почти на 80 процентов. Никогда не пренебрегайте визуальными проверками после грозы.
- Ежегодная проверка контактов и герметичности;
- Замена элементов модуля по срокам службы или после сильной перегрузки;
- Контроль сопротивления заземления и исправность крепежа.
Типичные ошибки при установке и как их избегать
Самые частые ошибки — это экономия на заземлении, использование некачественных разъёмов и неправильное расположение кабеля. Иногда установщики заводят кабель в дом без использования разрядников и разъединителей, что превращает антенну в путь для перенапряжения прямо в технику.
Не соединяйте заземление антенны с другими системами, например с заземлением молниезащиты высоковольтного оборудования, без расчёта и консультации. Неправильные объединения могут привести к протеканию тока по нежелательным путям и усугубить ситуацию при ударе.
Примеры из практики
Однажды я монтировал антенну на даче, где прежний владелец экономил на заземлении. После первой же грозы приёмник вышел из строя, а самому модулю понадобилась замена. После установки правильного заземления и качественного модуля повторных отказов не было более пяти лет. Этот случай научил меня не жертвовать простыми, но важными элементами защиты.
В другом проекте для небольшого провайдера мы использовали многослойную защиту: внешний разрядник на мачте, интегрированный модуль в антенне и линию защиты у входа в щит. Это оказалось дороже по компонентам, но системы работали без перерывов в зонах с высокой молниевой активностью.
Понимание того, как антенна и встроенный грозозащитный модуль взаимодействуют с остальной системой, помогает принять правильные решения при покупке и монтаже. Инвестиции в качественные компоненты и грамотную установку окупаются снижением простоев и ремонтов. Делайте акцент на коротком и прямом пути заземления, проверяйте элементы после гроз и не экономьте на мелочах — они часто решают судьбу всей системы.
