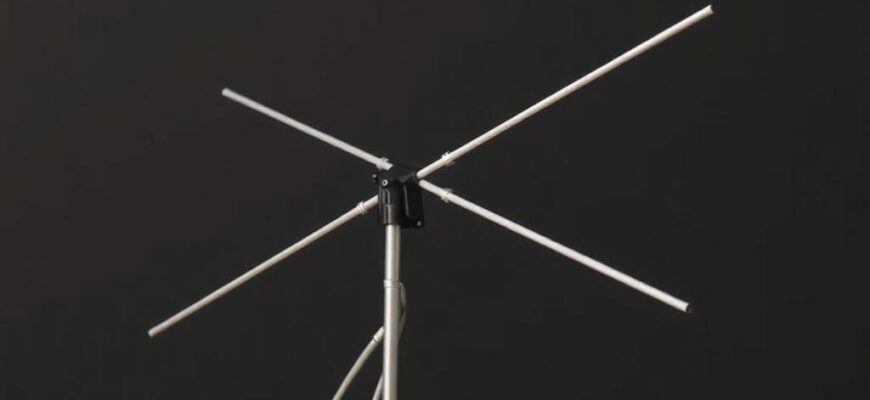

Тема знакомая многим — можно ли поймать цифровые каналы, не тратя деньги на магазинную антенну. Ответ не однозначный: в одних условиях самодельная антенна работает вполне достойно, в других — бесполезна. В этой статье разберём принципы приёма, простые конструкции, реальные ограничения и дам практические советы, как собрать рабочую антенну из того, что под рукой.
- Как устроен цифровой приём и что важно для антенны
- Какие простые конструкции работают лучше всего
- Материалы и инструменты
- Как сделать рабочий полуволновой диполь
- Примерные характеристики и реальная эффективность
- Что именно ограничивает эффективность
- Как улучшить приём без серьёзных вложений
- Практические шаги настройки
- Личный опыт: как я собирал антенну из вешалок
- Когда самодельная антенна бессильна
- Краткий чек-лист перед сборкой
Как устроен цифровой приём и что важно для антенны
Современное эфирное цифровое телевидение обычно использует стандарты типа DVB-T/T2 в диапазоне VHF/UHF. Сигнал в этой части спектра распространяется в основном по прямой и сильно зависит от препятствий и высоты антенны.
Для приёма критичны четыре параметра: уровень сигнала, отношение сигнал-шум, направление на передатчик и поляризация. Даже самая аккуратно сделанная самодельная антенна ничего не исправит, если передатчик слишком далеко или за горами.
Какие простые конструкции работают лучше всего
Из подручных материалов чаще всего делают полуволновые диполи, рамочные (петельные) антенны и упрощённые «яги» с рефлектором из фольги. Каждый тип имеет свои плюсы: диполь прост в расчёте и исполнении, рамка компактна и нечувствительна к малому смещению, а направленная конструкция даёт прирост усиления в нужном направлении.
Важно понимать, что самодельная антенна редко даст такой же направленный коэффициент усиления, как заводская многопольная яги. Зато она дешевле и понятна в настройке, что делает её отличным решением для тестирования приёма и временного использования.
Материалы и инструменты
Для базового набора подойдут медные провода, алюминиевая фольга, коаксиальный кабель с разъёмом, изолента и ножницы. Для улучшенной развёртки понадобится кусок фанеры или пластика для каркаса и несколько болтов для фиксации элементов.
Сантиметр и простые расчёты длин элементов помогут точнее настроить антенну под нужную частоту. Балун (или простой трансформатор сопротивления) полезен, но не всегда обязателен при временных решениях.

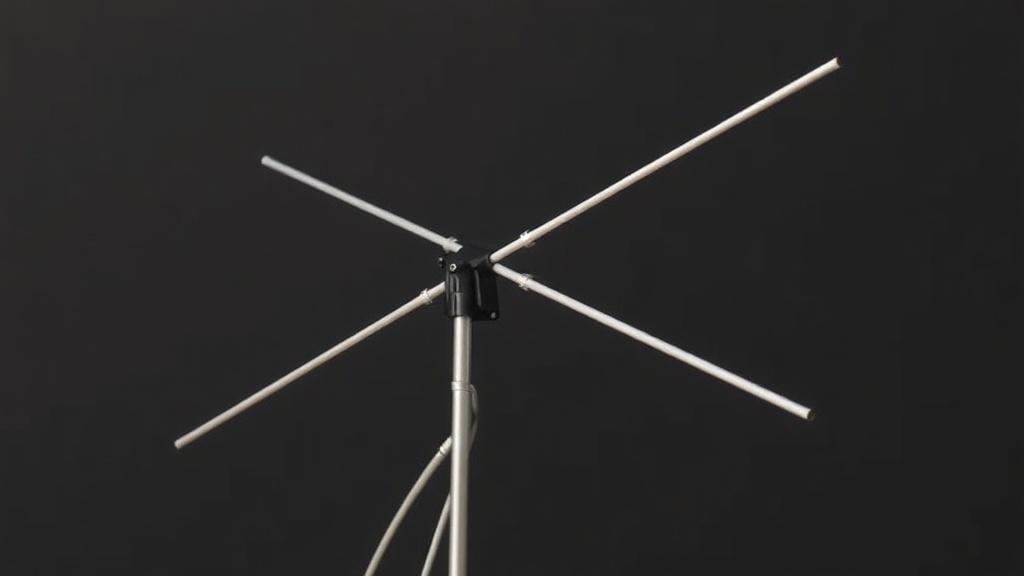

Как сделать рабочий полуволновой диполь
Диполь — самый логичный старт. Формула для расчёта длины: длина одной «половины» в метрах примерно равна 150, делённое на частоту в мегагерцах. Для примера: на частоту 550 МГц одна половина будет около 0,27 метра, общая длина диполя 0,54 метра.
Соберите два равных проводника, соедините их с центральной жилой и оплёткой коаксиала соответственно. Подвесьте антенну горизонтально или вертикально в зависимости от поляризации передатчика, подсоедините кабель к телевизору и плавно поворачивайте конструкцию в поисках лучшего сигнала.
Примерные характеристики и реальная эффективность
Ожидать от самодельной антенны того же, что от профессиональной наружной установки, не стоит. В идеальных условиях — прямая видимость, небольшая дистанция до башни — даже простой диполь даёт стабильный приём. В сложной городской среде с отражениями и многолучевостью самодельная конструкция может ловить лишь часть каналов.
Ниже таблица с ориентировочными значениями, которые встречаются у практических испытаний. Эти числа приблизительны и зависят от множества факторов, но помогают оценить порядок вещей.
| Тип антенны | Примерный коэффициент усиления (dBi) | Практическая досягаемость (км, прямая видимость) |
|---|---|---|
| Простой диполь из провода | ~2 | 5–15 |
| Самодельная направленная (короткая яги) | ~6–9 | 15–40 |
| Заводская наружная яги | ~8–15 | 30–80+ |
Что именно ограничивает эффективность
Во-первых, потеря в кабеле — дешёвый коаксиал и длинный провод съедают уровень сигнала. Во-вторых, помехи и шум на линии могут «убить» цифровой поток даже при кажущемся хорошем уровне сигнала. В-третьих, неправильная согласовка и отсутствие балуна ведут к отражённой энергии и снижению реальной отдачи антенного тракта.
Наконец, если мультиплексы передаются из разных направлений, самодельная фиксированная антенна может принимать один набор каналов и полностью игнорировать другой. В таких случаях нужен либо поворотный механизм, либо две антенны и коммутатор.
Как улучшить приём без серьёзных вложений
Самый простой приём — поднять антенну выше. Даже несколько метров подъёма могут радикально изменить картину приёма. Металлический или отражающий экран позади диполя часто увеличивает направленность и уменьшает влияние помех сзади.
Если телевизор показывает слабый сигнал, попробуйте короткий активный усилитель с низким уровнем шума у антенны. Но усилитель не создаёт сигнал из ничего — он увеличит и шум, поэтому работает только при достаточном уровне входного сигнала.
Практические шаги настройки
Подключите антенну и откройте на телевизоре экран настройки каналов со статистикой сигнала. Плавно меняйте угол и высоту, фиксируйте положение с максимальным уровнем. Если есть возможность, попробуйте разные поляризации: горизонтальную и вертикальную.
Если после всех манипуляций картинка рвётся или канал отсутствует, попытайтесь временно заменить кабель на короткий качественный коаксиал, чтобы исключить потерю в проводке.
Личный опыт: как я собирал антенну из вешалок
Один из моих экспериментов начинался с двух металлических вешалок, нижней фанерной пластины и куска старого кабеля. Я сделал полуволновый диполь, закрепил фольгу в качестве рефлектора и повесил конструкцию на балконе. Никаких специальных приборов — только телевизор и интуиция.
Результат превзошёл ожидания: локальные мультиплексы на расстоянии около 15 км принимались стабильно, появилось несколько дополнительных каналов после поворота на 20 градусов. Эксперимент показал, что даже простые материалы при внимательной настройке дают практический результат.
Когда самодельная антенна бессильна
Если вы находитесь за сотни километров от передатчика, за холмами или в плотной высотной застройке, самодельная антенна скорее всего не решит проблему. Также не поможет, если каналы идут с разными частотами и направлениями, а у вас нет возможности быстро менять ориентацию.
В таких ситуациях целесообразнее смотреть в сторону готового наружного решения, профессионального монтажа на мачту и, возможно, системы поворота. Это уже инвестиция, но она оправдана при постоянной потребности в стабильном наборе каналов.
Краткий чек-лист перед сборкой
- Узнайте направление и расстояние до ближайшей телевышки.
- Выберите тип антенны: диполь для простоты, направленная для дальнего приёма.
- Приготовьте качественный короткий коаксиал и нормальный разъём.
- Проверьте поляризацию передатчика и ориентируйте антенну соответственно.
- Поднимите антенну как можно выше и уберите металлические предметы вблизи.
Самодельные антенны — отличное средство понять природу приёма и в ряде сценариев сэкономить деньги. Они практичны для тестов, дачи или временного использования. Но если вашей целью стабильный приём множества мультиплексов в сложной местности, то лучше рассматривать профессиональные решения или комбинированный подход: самодельная конструкция с качественным кабелем и при необходимости — активным усилителем.
