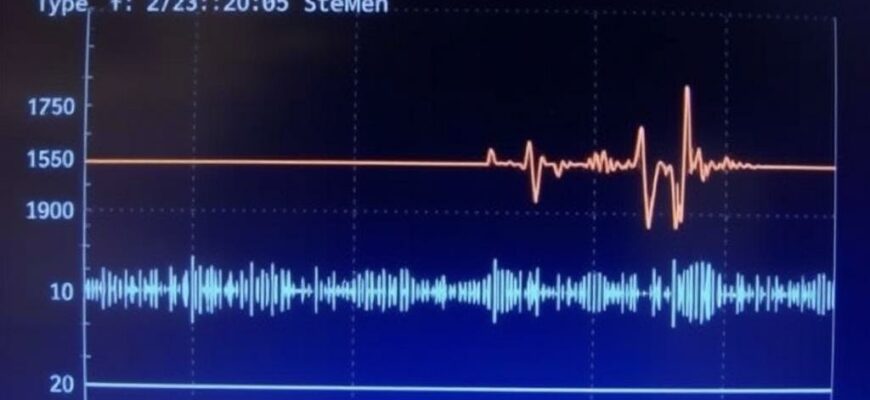

Как проверить уровень шума в сигнале DVB‑T2: практическое руководство для домашних и полевых измерений

Этот материал адресован тем, кто хочет понять, как оценивают шум в сигнале DVB‑T2 и какие параметры помогают понять действительную устойчивость трансляции. Мы разберём, какие метрики действительно важны, какие инструменты пригодятся в квартире и на выезде, и как правильно интерпретировать полученные цифры. В конце вы сможете провести собственное небольшое обследование сигнала и понять, где лежит причина ухудшения качества трансляции.

Что лежит в основе шума и как он влияет на DVB‑T2

Шум — это совокупность помех и фоновых процессов, которые мешают чистоте сигнала. В бытовых условиях главные источники — тепловой фон приемника, помехи от близлежащих бытовых приборов, соседних беспроводных сетей и отражения сигнала от зданий. Все это добавляет к полезному сигналу случайные колебания, которые называют шумом.

У DVB‑T2 схема модуляции и кодирования рассчитана на устойчивость к помехам, но при росте уровня шума растёт вероятность ошибок и снижается качество передачи. Важной особенностью DVB‑T2 является использование OFDM, где шум влияет не одинаково на все поднесущие. Частоты ближние к сильным помехам распадаются в большей мере, чем те, что стоят дальше от источника помех. Именно поэтому корректные измерения шума требуют учитывать конкретные параметры трансляции и условия приема.

Основные параметры измерения шума в DVB‑T2

Чтобы судить о качестве сигнала, полезно ориентироваться на набор ключевых параметров: SNR, C/N, Es/N0 и BER. В контексте DVB‑T2 они дополняют друг друга и дают полную картину того, насколько шум мешает восстановлению данных.

SNR — это отношение мощности полезного сигнала к мощностям шума на входе приемника. Это базовая метрика, которую большинство приборов показывает напрямую. Однако в DVB‑T2 SNR не всегда даёт прямую картину надёжности, потому что кодирование и модуляция вносят свою специфику в соответствующие пороги коррекции ошибок.

C/N — отношение несущей к шуму в конкретной частоте. В DVB‑T2 этот показатель полезен, когда речь идёт о конкретной поднесущей и её влиянии на качество принимаемого потока. Он более локализован, чем общий SNR, и помогает выявлять проблемы, связанные с конкретной частью спектра.

Es/N0 и Eb/N0 широко применяются в теории помех и кодирования. Es/N0 — энергия на один OFDM‑символ по отношению к шуму, Eb/N0 — энергия на бит. В DVB‑T2 Eb/N0 чаще используют для анализа того, сколько энергии требуется на передачу одного бита с учётом кодирования. Эти показатели особенно полезны, если вы сравниваете разные режимы кодирования и модуляции, например 64QAM против 256QAM.

BER (битовая ошибка) и PER (пакетная ошибка) — практические показатели качества передачи. BER сообщает, сколько бит данных приняли неправильно, PER — сколько пакетов данных приняло ошибочно. В реальных условиях BER обычно оценивают в рамках конкретной шкалы требований к качеству воспроизведения и иногда коррекции ошибок.

Понимание того, как эти параметры взаимосвязаны, помогает не путать сигналы «мошной» и реальные проблемы. В реальности для DVB‑T2 работающие пороги и допустимые значения зависят от выбранного режимa модуляции, кодового отношения и конфигурации PLP. Поэтому при измерениях полезно фиксировать все настройки трансляции, чтобы корректно интерпретировать полученные цифры.

Инструменты и условия эксперимента

Условия и оборудование во многом определяют точность оценки. В домашних условиях можно обойтись базовым набором приборов и программного обеспечения, но для более надёжной диагностики стоит применить более продвинутые инструменты или арендовать лабораторное оборудование. В любом случае задача состоит в том, чтобы зафиксировать уровень шума и сопоставить его с качеством воспроизведения.

Ключевые инструменты, которые можно применить для проверки уровня шума в сигнале DVB‑T2, разделим на две группы: бытовые устройства и профессиональные приборы. Базовые устройства позволяют получить ориентировочные данные и увидеть проблему, а профессиональные приборы дают детальные характеристики и позволяют выполнить точную калибровку.

Таблица: примеры приборов и их роль в измерениях

Прибор	Что измеряет	Когда применимо
Спектроаналитик с DVB‑T2 поддержкой	Спектральный состав сигнала, линии помех, уровень шума по диапазону	Первые ориентиры, поиск источников помех, локализация шума по частоте
DVB‑T2 тестер/приёмник с мониторингом BER	BER, PER, Eb/N0, C/N на уровне потока данных	Проверка качества передачи в конкретной трансляции
Компьютер с USB DVB‑T2 адаптером и ПО	Стабильность приема, запись тестовых паттернов, симулированные нагрузки	Домашние эксперименты, обучение, сравнительный анализ
Полевой измеритель сигнала (field strength meter)	Уровень поля на месте приема, ориентировочный C/N	Полевые обследования, монтаж антенн, выбор маршрута сигнала

Практический подход к выбору инструментов зависит от поставленной задачи. Если цель — просто понять, улучшается ли картинка после перенастройки антенны, достаточно бытового спектроаналитика и приемника с мониторингом BER. Для детальной диагностики по всем параметрам лучше использовать профессиональные приборы или арендовать доступ к лабораторному оборудованию.

Личный опыт: когда я впервые пытался разобраться в шуме в квартире на верхнем этаже, мне пришлось сочетать домашний спектроаналитик с функцией демодуляции DVB‑T2 и портативный тестер BER. Сначала казалось, что проблема в антенне, но после локализации источника помех в диапазоне 710–730 МГц стало понятно, что соседский Wi‑Fi и цифровые приборы создавали взаимное влияние. Замена направления антенны и временная блокировка некоторых устройств заметно снизили Es/N0 и улучшили BER. Этот опыт подчёркивает важность использования нескольких инструментов совместно для точной картины.

Практическая методика проверки уровня шума: шаг за шагом

Ниже приведена пошаговая методика, которая помогает системно оценить уровень шума и дать ответы на вопрос, как проверить уровень шума в сигнале DVB‑T2. Каждый шаг сопровождается конкретными действиями и ожидаемым результатом, чтобы вы могли самостоятельно воспроизвести процесс.

1. Определите параметры трансляции. Запишите модуляцию (например, 64QAM или 256QAM), кодовое отношение и режим OFDM. Это важно, поскольку пороги шума зависят от выбранной конфигурации. Затем зафиксируйте параметры PLP (если используется мультиплексирование) и режим Guard Interval. Эти данные помогут корректно интерпретировать BER и Es/N0 в дальнейшем.

2. Измерьте уровень сигнала на входе. Подключите спектроаналитик или DVB‑T2 приемник и зафиксируйте уровень входного сигнала в dBm на соответствующей частоте. Обратите внимание на стабильность уровня во времени и наличие ложных скачков, которые могут свидетельствовать о помехах или настройках антенны.

3. Оцените помеховую составляющую. С помощью спектроаналитика оцените ширину полосы, в которой концентрируются помехи, и найдите окрестности, где шум накапливается. Важно зафиксировать не только общую мощность шума, но и его распределение по спектру, потому что поднесущие в DVB‑T2 находятся в разных участках спектра и могут по-разному реагировать на помехи.

4. Проведите BER‑тест. Включите тестовый режим на DVB‑T2 устройстве или используйте специальную программу на ПК, чтобы получить BER и PER при заданных параметрах Eb/N0 или Es/N0. Сопоставьте полученные данные с параметрами модуляции и кодирования. Если BER остаётся высоким при ожидаемо благоприятных Es/N0, ищите источники помех или проблемы с кабелем/коннекторами.

5. Сделайте сравнительный анализ и выводы. Сопоставьте измеренный C/N или Eb/N0 с порогами, соответствующими используемым кодовымRATE и модуляции. Если значения лежат ниже порога, попробуйте увеличить уровень сигнала или снизить уровень шума, например, сменив направление антенны, исключив соседские помехи или улучшив экранирование кабелей.

Советы по интерпретации: если вы видите, что Eb/N0 растёт вместе с BER, причина не в сигнале, а в неправильной настройке тюнера. В таком случае полезно проверить параметры передачи и корректность расписания PLP. В противоположном случае рост BER при стабильном Eb/N0 часто указывает на помехи в конкретной поднесущей или на проблемы с кабелем.

В каждом случае полезно держать под рукой небольшой чек‑лист. Он поможет не забыть о ключевых аспектах: точность параметров модуляции и кодирования, устойчивость к помехам, качество кабелей и соединителей, а также ориентация антенны и влияние соседних устройств.

Личный опыт подсказывает, что правильная настройка антенного тракта и аккуратная калибровка оборудования дают больший эффект, чем попытки «перебить» шум программно. Иногда достаточно изменить угол наклона антенны на несколько градусов или временно отключить соседские устройства, чтобы зафиксировать заметное снижение шума на определённых поднесущих. Умение замечать такие детали приходит с практикой и повторяемостью измерений.

Разбор примеров и принципы интерпретации

Чтобы ориентироваться в результатах, полезно рассмотреть пару конкретных примеров и понять логику интерпретации. В одном случае при использовании 256QAM с кодовым отношением 2/3 при частотной локализации в диапазоне 650–700 МГц BER стал заметно ниже после перестройки антенны. Es/N0 при этом поднялось на несколько дБ, что и объяснило улучшение качества. В другом примере, когда BER оставался высоким, несмотря на умеренное Eb/N0, причина оказалась в локальных помехах на одной из поднесущих, что удачно удалось выявить спектральным анализом.

Такой подход помогает перейти от абстрактных цифр к реальному выводу. Важно помнить, что пороги зависят от конкретной трансляции, режимов и условий. Поэтому универсального «магического» числа нет — каждый сетевой канал имеет свои особенности.

Как документировать результаты и чем они полезны

Документация измерений помогает не забыть, какие конкретно параметры и условия применялись во время проверки. В журнал измерений вносят: дату и время, параметры трансляции (модуляция, кодовое отношение, режим OFDM, Guard Interval), используемое оборудование, настройки тестов и выводы. Такой подход упрощает повторение экспериментов и сравнение изменений после перенастройки антены или устранения помех.

Если вы сотрудничаете с сервисной службой или инсталляторами, структурированная запись данных позволяет быстро определить причину проблемы. Кроме того, она помогает определить, когда требуется профессиональное вмешательство и какие параметры несут наибольший вклад в качество сигнала. В итоге вы получаете не только временное улучшение, но и устойчивую стратегию поддержания качества вещания.

Дополнительные советы по снижению шума в DVB‑T2

Часто устранение шума не требует сложных действий. Попробуйте сначала простые и эффективные шаги. Убедитесь, что антенна надежно закреплена и направление соответствует источнику сигнала. Стоит проверить кабели на предмет изломов, замеров на манипуляции и контактов — плохой контакт может вносить значительный фон шумов.

Периодическая чистка линз и элементов антенны, а также рациональная организация пространства вокруг приемника помогают минимизировать локальные помехи. По возможности избегайте размещения DVB‑T2 оборудования рядом с мощными источниками помех, например с беспроводными роутерами и микроволновыми печами. В рамках экспериментов можно временно отключать эти устройства и смотреть, как меняется уровень шума и качество потока.

Личный совет: если вы часто сталкиваетесь с ухудшением сигнала в вечернее время, проверьте влияние бытовых устройств, которые включаются в это время. В некоторых случаях поможет не только перенастройка антенны, но и выбор другого канала/частоты вещания. В любом случае системный подход и повторяемые измерения позволят увидеть реальную динамику процесса.

Итог: проверка уровня шума в сигнале DVB‑T2 — это не единичная процедура, а серия маленьких шагов, которые дают целостную картину. Скрупулезность в фиксации параметров, грамотный выбор инструментов и последовательность действий позволяют определить корень проблемы и принять обоснованные меры. В конечном счёте качественная настройка сигнала обеспечивает комфортное и надёжное вещание без лишних технических тревог.
